Номер в госреестре | 58145-14 |
Наименование СИ | Преобразователи тока и напряжения измерительные |
Обозначение типа СИ | MC0, MC2 |
Изготовитель | "FRER s.r.l.", Италия |
Год регистрации | 2014 |
Срок свидетельства | 17.06.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Преобразователи тока и напряжения измерительные МС0, МС2 (далее - преобразователи) предназначены для преобразования входного сигнала постоянного или переменного электрического тока и напряжения в унифицированные сигналы постоянного тока или напряжения.
Конструкция преобразователей выполнена в пластмассовом корпусе и рассчитана для крепления с помощью DIN-рейки.
Принцип действия преобразователей основан на измерительном преобразовании значений аналоговых входных сигналов в унифицированные сигналы постоянного тока или напряжения.
Преобразователи имеют несколько модификаций, отличающихся видом измеряемой физической величины, диапазоном измерений, классом точности, количеством измерительных каналов (ИК), напряжением питания, и приведены в таблице 1.
Таблица 1
Функциональные особенности | Тип модификации для измерений сигналов | Кол- во ИК, шт. | Г руппа модификаций | |
синусои дальных | сложной формы | |||
Однофазный преобразователь переменного тока | MC0EA | - | 1 | 1 |
Однофазный преобразователь переменного напряжения | MC0EV | - | 1 | |
Трёхфазный преобразователь переменного тока | MC0A3 | - | 1 | |
Трёхфазный преобразователь переменного напряжения | MC0V3 | - | 1 | |
Трёхфазный преобразователь напряжения по схеме «треугольник» | MC0D3 | - | 1 | |
Трёхфазный преобразователь напряжения по схеме «звезда» | MC0T3 | - | 1 | |
Однофазный преобразователь переменного тока | MC0EAQ (MC2EAQ) | MC0EAR (MC2EAR) | 1 | 2 |
Однофазный преобразователь переменного напряжения | MC0EVQ (MC2EVQ) | MC0EVR (MC2EVR) | 1 | |
Однофазный преобразователь переменного тока и напряжения | MC0EAV (MC2EAV) | MC0RAV (MC2RAV) | 2 | |
Двухканальный преобразователь переменного тока | MC0EQ2 (MC2EQ2) | MC0RQ2 (MC2RQ2) | 2 | |
Двухканальный преобразователь переменного напряжения | MC0EV2 (MC2EV2) | MC0RV2 (MC2RV2) | 2 | |
Трёхканальный преобразователь переменного тока | MC0EQ3 (MC2EQ3) | MC0RQ3 (MC2RQ3) | 3 |
Функциональные особенности | Тип модификации для измерений сигналов | Кол- во ИК, шт. | Г руппа модификаций | |
синусои дальных | сложной формы | |||
Трёхканальный преобразователь переменного напряжения | MC0EV3 (MC2EV3) | MC0RV3 (MC2RV3) | 3 | 2 |
Трёхфазный преобразователь напряжения по схеме «треугольник» | МС0ЕБ3 (МС2ЕБ3) | MC0RD3 (MC2RD3) | 3 | |
Трёхфазный преобразователь напряжения по схеме «звезда» | МС0ЕТ3 (МС2ЕТ3) | MC0RT3 (MC2RT3) | 3 | |
Однофазный преобразователь переменного тока1 | MC0EQ2S (MC2EQ2S) | MC0RQ2S (MC2RQ2S) | 2 | |
MC0EQ3S (MC2EQ3S) | MC0RQ3S (MC2RQ3S) | 3 | ||
Однофазный преобразователь переменного напряжения1 | MC0EV2S (MC2EV2S) | MC0RV2S (MC2RV2S) | 2 | |
MC0EV3S (MC2EV3S) | MC0RV3S (MC2RV3S) | 3 | ||
Трёхканальный преобразователь переменного тока2 | MC0ES3 (MC2ES3) | MC0RS3 (MC2RS3) | 1 | |
Трёхканальный преобразователь переменного напряжения2 | MC0EY3 (MC2EY3) | MC0RY3 (MC2RY3) | 1 | |
Трёхфазный преобразователь напряжения по схеме «треугольник»2 | MOTDS (MC2ЕDS) | MC0RDS (MC2RDS) | 1 | |
Трёхфазный преобразователь напряжения по схеме «звезда»2 | MOTTS (MC2ЕTS) | MC0RTS (MC2RTS) | 1 | |
Преобразователь постоянного тока | MC0МA ^2МА) | 1 | 3 | |
Преобразователь постоянного напряжения | MC0МV (MC2МV) | 1 | ||
Преобразователь постоянного тока3 | (MC2МA2) | 2 | ||
Преобразователь постоянного напряжения3 | MC0МV2 | 2 | ||
Примечания. 1 Имеет один вход и два или три выхода. 2 Суммирующий или усредняющий преобразователь. 3 Имеет один вход и два гальванически изолированных выхода. |

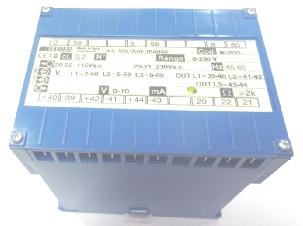

Фотография общего вида представлена на рисунке 1.
Метрологические и технические характеристики представлены в таблице 2. Таблица 2
Наименование параметра | Значение параметра для групп модификаций | ||
1 | 2 | 3 | |
Диапазон измерений напряжения постоянного тока, В | - | - | 0.. .0,06; 0.. .0,1; 0.. .0,15; 0.1; 0.5; 0.10; 0.24; 0.100; 0.200; 0.300; 0.400; 0.500; 0.600 |
Диапазон измерений силы постоянного тока | - | - | 0.1 мА; 0.5 мА; 0.10 мА; 0.20 мА; 4.20 мА; 0.1 А; 0.5 А; 0.10 А |
Диапазон измерений напряжения переменного тока промышленной частоты, В | 110; 230; 400; 440 | 110; 230; 400; 440; 500 | - |
Диапазон измерений силы переменного тока промышленной частоты, А | 1; 5 | 1; 2,5; 5 | - |
Диапазон выходных унифицированных сигналов (на нагрузке) | от 0 до 5 мА (2 кОм) от 0 до 10 мА (1 кОм) от 0 до 20 мА (500 Ом) | от 0 до 10 В (не менее 2 кОм) от 0 до 1 мА (15 кОм) от 0 до 5 мА (3 кОм) от 0 до 20 мА (750 Ом) от 4 до 20 мА (750 Ом) | |
Пределы допускаемой основной приведённой погрешности измерений тока и напряжения, % | ± 1; ± 0,5 (для модификаций, указанных в таблице 1 без скобок) ± 0,2 (для модификаций, указанных в таблице 1 в скобках) | ||
Пределы допускаемой дополнительной приведённой погрешности измерений тока и напряжения, вызванной влиянием температуры на каждые 10 °С, в долях от основной | 2 | ||
Температура окружающего воздуха, °С | от минус 10 до плюс 50 | ||
Номинальные значения габаритных размеров, (высота хширинах длина), мм | 70x100x110 | ||
Масса, кг, не более | 0,6 |
Напряжение питания (допускаемое отклонение), В: - переменное; или - постоянное | 24; 48; 115; 230; 400 (± 10 %) 24; 48; 110; 220 (-15...+20 %) |
Частота напряжения питания переменного тока, Гц | от 45 до 65 |
Примечания. 1. Нормирующим значением является диапазон изменения выходного сигнала. 2. При заказе диапазон измерений, диапазон выходного унифицированного сигнала и напряжение питания выбираются из указанных значений. |
Знак утверждения типа наносится на маркировочную табличку преобразователей и на паспорт в левый верхний угол титульного листа типографическим способом.
Комплект поставки включает:
- преобразователь - 1 шт;
- паспорт - 1 экз.;
- упаковочная коробка - 1 шт.
осуществляется по документу МИ 1570-86 «ГСИ. Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки».
Перечень рекомендуемых основных средств поверки представлен в таблице 3. Таблица 3
Наименование | Метрологические характеристики |
Мультиметр цифровой прецизионный модели Fluke 8508А | Диапазон измерений постоянного тока от 0 до 20 мА, погрешность ± (0,0018Ти + 0,0002Тк) %; Диапазон измерений напряжения постоянного тока от 0 до 20 В, погрешность ± (0,00045-Ии + 0,000025-Uk) %. |
Калибратор универсальный FLUKE 5520A | Диапазон воспроизведения силы постоянного тока от 0 до 11 А, абсолютная погрешность ± (0,001 Ти + 0,00003 Тк); Диапазон воспроизведения напряжения постоянного тока от 0 до 1000 В, абсолютная погрешность ± (0,000018-ии + 0,000015-Uk) |
Методика измерений приведена в разделе 4 паспорта.
Нормативные документы, устанавливающие требования к преобразователям тока и напряжения измерительным МС0, МС2
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Лист № 5 Всего листов 5
2 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 30 А.
3 ГОСТ Р 8.648 - 2008 Государственная поверочная схема для измерений переменного
2 9
электрического напряжения до 1000 В в диапазоне частот от 1x10 до 2x10 Гц.
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Зарегистрировано поверок | 79 |
Поверителей | 4 |
Актуальность данных | 18.11.2024 |
