Трансформаторы тока KA, KAT, 58148-14

Назначение

Трансформаторы тока KA, KAT предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц. Трансформаторы используются в распредустройствах.

Описание

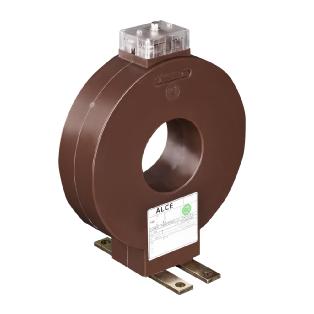

Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Первичной обмоткой трансформатора является токоведущий кабель. Высоковольтная изоляция обеспечивается за счет собственной изоляции и изоляции кабеля, используемого в качестве первичной обмотки. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали или пермалоя, характеристики каждого сердечника проверяются. Трансформаторы могут иметь до

четырех вторичных обмоток, намотанных на тороидальные сердечники. Выводы вторичных обмоток подключаются к клеммным колодкам в коробке вторичных выводов, которая закрыта пломбируемой крышкой для предотвращения несанкционированного доступа к выводам. Трансформаторы могут выполнять функции защиты и измерения. По требованию заказчика трансформаторы могут выпускаться в двух модификациях KA и KAT, отличающихся конструктивным исполнением.

Технические характеристики

-    первичные токи, А

-    вторичные токи, А

-    наибольшее рабочее напряжение, кВ Параметры измерительных обмоток

-    классы точности /коэффициент безопасности

-    номинальные мощности, В-А Параметры обмоток для защиты

-    классы точности/коэффициент предельной кратности

-    номинальные мощности, В-А

-    номинальная частота, Гц

-    масса, кг

-    габаритные размеры (высота x внут. 0 x толщина), мм

от 20 до 8000 5 и/или 1

0,72

0,2S;0,2; 0,5S; 0,5; 1,0; 3,0 /(3-30) от 1,0 до 150

5 Р ;10P/(5-50) от 1,0 до 150 50

от 1 до 60 от 100 х 30 х 60 до 550 х 400 х 300

Комплектность

Трансформатор тока - 1 шт.

Руководство по эксплуатации - 1экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы тока KA, KAT» фирмы «ALCE ELEKTRIK SANAYI VE TICARET AS» Турция.

Нормативные документы, устанавливающие требования к трансформаторам тока KA, KAT

ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".

ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
