| Номер в госреестре | 58153-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LG-35 |
| Изготовитель | "Tianjin Baxter Electric Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 18.08.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока LG-35 предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц. Трансформаторы тока LG-35 применяются в электросетях до 35 кВ.

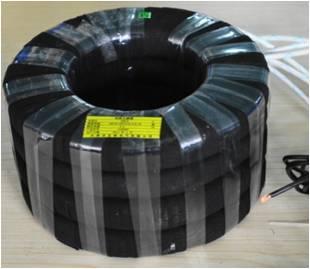

Трансформаторы тока LG-35 являются масштабными преобразователями и устанавливаются на высоковольтных изолированных вводах вакуумных выключателей. Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток
практически пропорционален значению первичного тока и относительно сдвинут по фазе на угол, близкий к нулю. Первичной обмоткой трансформатора является токоведущий ввод, высоковольтная изоляция обеспечивается за счет собственной изоляции ввода и воздушного зазора. Вторичные обмотки размещаются на тороидальных сердечниках из ленты текстурированной кремнистой стали или пермалоя, характеристики каждого сердечника проверяются. Число вторичных обмоток от одной до четырех. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным на корпусе, которые закрываются крышками и пломбируются для предотвращения несанкционированного доступа к выводам. Выпускаются две модификации трансформатора LG-35-R1 и LG-35-2, различающиеся применением в различных видах выключателей.
| Характеристики | LG-35-R1 | LG-35-2 |
| Номинальные первичные токи, А | 50 - 4000 | |
| Номинальные вторичные токи, А | 5 или 1 | |
| Наибольшее рабочее напряжение, кВ | 0,72 | |
| Параметры обмоток для измерений: | ||
| Классы точности | 0,2s; 0,2; 0,5s; 0,5; 1,0; 3,0 | |
| Коэффициенты безопасности | 5; 10 | |
| Номинальные нагрузки, В-А | От 1 до 60 | |
| Параметры обмоток для защиты: | ||
| Классы точности | 5Р, 10P | |
| Предельная кратность | От 5 до 30 | |
| Номинальные нагрузки, В-А | От 1 до 100 | |
| Номинальная частота, Гц | 50 | |
| Масса не более, кг | 15 | 20 |
| Габаритные размеры (внут0хвнеш0хвысота), мм | 0100 х 0200 х 120 | 0100 х 0170 х 120 |
Климатическое исполнение по ГОСТ 15150-69 УХЛ1 в диапазоне от - 60 до + 50 °С
Трансформатор тока - 1 шт.
Руководство по эксплуатации - 1экз.
Паспорт - 1 экз.
Осуществляется по ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока LG-35» фирмы "Tianjin Baxter Electric Co., Ltd.", Китай.
Нормативные документы, устанавливающие требования к трансформаторам тока LG-35
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
