| Номер в госреестре | 58166-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | GIF 36-59 |
| Изготовитель | "RITZ Instrument Transformers GmbH", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока GIF 36-59 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электрических сетях до 35 кВ с частотой 50 Гц. Трансформаторы предназначены для наружной установки.

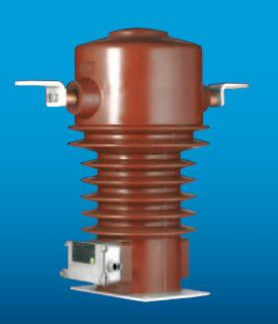

Трансформаторы тока GIF 36-59 являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены в верхней части трансформатора, подключение токоведущих шин осуществляется с помощью болтов М12. Трансформаторы имеют четыре вторичных обмоток. Вторичные обмотки - две измерительные и две защитные изготовленные на номинальный вторичный ток 5 А. Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора. На основании имеются отверстия для крепления трансформатора и клемма для заземления с винтом М8. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.
• Г
ш
Таблица 1 - Характеристики трансформаторов тока GIF 36-59
| Характеристики | Значения |
| Номинальное рабочее напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 36 |
| Номинальный первичный ток, А | 200 |
| Номинальный вторичный ток, А | 5 |
| Класс точности измерительной вторичной обмотки, 1S1-1S2 | 0,5S |
| Класс точности измерительной вторичной обмотки, 2S1-2S2 | 0,5 |
| Класс точности защитной вторичной обмотки, 3S1-3S2 | 10Р |
| Класс точности защитной вторичной обмотки, 4S1-4S2 | 10Р |
| Номинальная нагрузка измерительных вторичных обмоток, 1S1-1S2 и 2S1-2S2, В-А | 30 |
| Номинальная нагрузка защитных вторичных обмоток, 3S1-3S2 и 4S1-4S2, В-А | 30 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, 1S1-1S2 и 2S1-2S2, не более | 10 |
| Характеристики | Значения |
| Номинальная предельная кратность вторичных обмоток для защиты, | |
| 3S1-3S2 и 4S1-4S2, не менее | 20 |
| Номинальная частота, Гц | 50 |
| Масса, кг | 190 |
| Габаритные размеры: | |
| - высота, мм | 1002 |
| - ширина, мм | 408 |
| - глубина, мм | 452 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Трансформатор тока GIF 36-59 3 шт.
(Зав. №№ 08/10633778, 08/10633779, 08/10633780).
Паспорт 3 экз.
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- Трансформатор тока измерительный лабораторный ИТТ-3000.5 (кл. т. 0,01);
- Прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам тока GIF 36-59
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
Техническая документация фирмы «RITZ Instrument Transformers GmbH», Германия.
