Трансформаторы тока LZCT-10, 58169-14

58169-14
Трансформаторы тока LZCT-10 предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц. Трансформаторы тока LZCT-10 применяются в электросетях до 35 кВ.
Документы
Карточка СИ
Номер в госреестре 58169-14
Наименование СИ Трансформаторы тока
Обозначение типа СИ LZCT-10
Изготовитель "Tianjin Baxter Electric Co., Ltd.", Китай
Год регистрации 2014
Срок свидетельства 18.08.2019
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока LZCT-10 предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц. Трансформаторы тока LZCT-10 применяются в электросетях до 35 кВ.

Описание

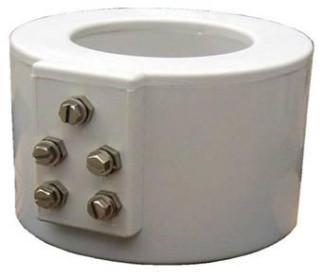

Трансформаторы тока LZCT-10 являются масштабными преобразователями и устанавливаются на высоковольтных изолированных вводах вакуумных выключателей ячеек

КРУ. Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален значению первичного тока и относительно сдвинут по фазе на угол, близкий к нулю. Первичной обмоткой трансформатора является токоведущий ввод, высоковольтная изоляция обеспечивается за счет собственной изоляции ввода и воздушного зазора. Вторичные обмотки размещаются на тороидальных сердечниках из ленты текстурированной кремнистой стали или пермалоя, характеристики каждого сердечника проверяются. Число вторичных обмоток от одной до двух. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным на корпусе, которые закрываются крышками и пломбируются для предотвращения несанкционированного доступа к выводам.

Технические характеристики

Номинальные первичные токи, А

50 - 4000

Номинальные вторичные токи, А

5 или 1

Наибольшее рабочее напряжение, кВ

0,72

Параметры обмоток для измерений:

Классы точности

0,2s; 0,2; 0,5s; 0,5; 1,0; 3,0

Коэффициенты безопасности

5; 10

Номинальные нагрузки, В-А

От 1 до 60

Параметры обмоток для защиты:

Классы точности

5Р, 10P

Предельная кратность

От 5 до 80

Номинальные нагрузки, В-А

От 1 до 150

Номинальная частота, Гц

50

Масса не более, кг

От 1,75 до 70

Габаритные размеры (внут0хвнеш0хвысота), мм

От 072 х 0116 х 80 до 072 х 0290 х 220

Комплектность

Трансформатор тока - 1 шт.

Руководство по эксплуатации - 1экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), -Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы тока LZCT-10» фирмы "Tianjin Baxter Electric Co., Ltd.", Китай.

Нормативные документы, устанавливающие требования к трансформаторам тока LZCT-10

ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".

ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
