Государственный реестр средств измерений

Термопреобразователи сопротивления платиновые 103-00159, 58177-14

58177-14
Термопреобразователи сопротивления платиновые модели 103-00159 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу корпуса ТС, в составе газотурбинных установок производства Rolls-Royce Energy Systems.
Документы
Карточка СИ
Номер в госреестре 58177-14
Наименование СИ Термопреобразователи сопротивления платиновые
Обозначение типа СИ 103-00159
Изготовитель "Norwich Aero Products, Inc.", США
Год регистрации 2014
Срок свидетельства 20.08.2019
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Описание типа скачать

Назначение

Термопреобразователи сопротивления платиновые модели 103-00159 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу корпуса ТС, в составе газотурбинных установок производства Rolls-Royce Energy Systems.

Описание

Принцип действия ТС основан на изменении электрического сопротивления проволочного платинового чувствительного элемента (ЧЭ) пропорционально температуре окружающей среды.

Термопреобразователи состоят из двух тонкопленочных платиновых ЧЭ и внутренних соединительных проводов, помещенных в тонкостенный защитный чехол из нержавеющей стали (304L), приваренный к корпусу сложной цилиндрической формы переменного диаметра с нанесенной резьбой и шестиштырьковым разъемом типа ESC10Y11006PN для подключения к измерительному прибору.

ТС имеют неразборное конструктивное исполнения и 3-х проводную схему соединения внутренних проводов с ЧЭ.

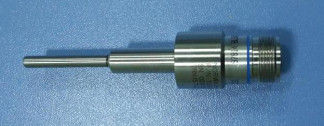

Фотография общего вида ТС представлена на рисунке 1:

Таблица 1

Наименование характеристики

Значение

Диапазон измеряемых температур, °С

от минус 50 до плюс 260

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009

Pt100

Температурный коэффициент ТС a , °С-1

0,00385

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом

100

Класс допуска по ГОСТ 6651-2009

А, В

Допуск по ГОСТ 6651-2009, °С (t -значение измеряемой температуры)

для класса допуска A: ±(0,15+0,002 • 11 |) для класса допуска B: ±(0,3+0,005 • 11 |)

Электрическое сопротивление изоляции (при 500 В) при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм, не менее

20

Длина монтажной части ТС, мм

60

Диаметр монтажной части ТС, мм

4 / 10 (переменный диаметр)

Общая длина ТС, мм

96

Рабочие условия эксплуатации ТС:

Температура окружающей среды, °С

от минус 50 до плюс 260

Относительная влажность воздуха, %

до 98

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

В комплектность поставки ТС входят:

-    термопреобразователь - 1 шт.;

-    паспорт - 1 экз.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Примечания - При поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

приведены в паспорте на ТС.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели 103-00159

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

58177-14
Номер в ГРСИ РФ:
58177-14
Производитель / заявитель:
"Norwich Aero Products, Inc.", США
Год регистрации:
2014
Cрок действия реестра:
20.08.2019
