| Номер в госреестре | 58178-14 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | RTD-2-F3105-36-T |
| Изготовитель | "OMEGA Engineering, Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 20.08.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые модели RTD-2-F3105-36-T (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры различных сред, в т.ч. в составе газотурбинных установок производства Rolls-Royce Energy Systems.
Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) от температуры.
ТС модели RTD-2-F3105-36-T представляют собой термопреобразователи кабельного типа и конструктивно выполнены в виде тонкопленочного ЧЭ с присоединенными проводами в тефлоновой оболочке. Герметизация места соединения ЧЭ с кабелем выполнена при помощи эпоксидной смолы.
Термопреобразователи изготавливаются с 2-х, 3-х или 4-х проводной схемой соединения внутренних проводов с ЧЭ.

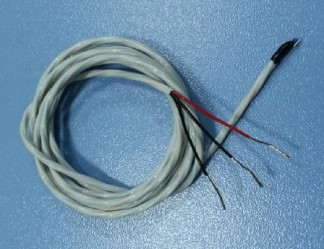

Фотография общего вида ТС представлена на рисунке 1.
Таблица 1
Метрологические и технические характеристики ТС приведены в таблице 1.
| Наименование характеристики | Значение |
| Диапазон измеряемых температур, °С | от минус 50 до плюс 230 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009 | А, В |
| Допуск по ГОСТ 6651-2009, °С (t -значение измеряемой температуры) | для класса допуска A: ±(0,15+0,002 • 11 |) для класса допуска B: ±(0,3+0,005 • 11 |) |
| Габаритные размеры ЧЭ, мм | 2х2,5х0,5 |
| Длина кабеля с присоединительными проводами, мм: | от 100 до 3000 |
| Рабочие условия эксплуатации ТС: | |
| Температура окружающей среды (для кабеля в тефлоновой оболочке), °С | от минус 50 до плюс 230 |
| Относительная влажность воздуха, % | до 98 |
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
В комплектность поставки ТС входят:
- термопреобразователь - 1 шт.;
- паспорт - 1 экз.
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.
Всего листов 3
Примечания - При поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
приведены в паспорте на ТС.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели RTD-2-F3105-36-T
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
