Комплексы видеоизмерительные для анализа микроструктур и макроструктур материалов Vestra Imaging System, 58188-14

Назначение

Комплексы видеоизмерительные для анализа микроструктур и макроструктур материалов «Vestra Imaging System» (далее - комплексы) предназначены для измерения линейных размеров элементов структуры материалов, исследуемая поверхность которых подготовлена для проведения измерений.

Описание

Принцип действия комплексов основан на измерении линейных размеров изображения элементов структуры объекта, построенного на экране монитора, и вычислении действительных размеров с учётом масштабного коэффициента.

Комплексы состоят из следующих основных блоков:

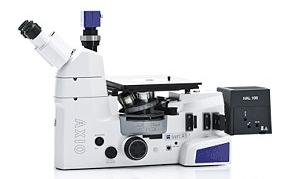

-    оптический микроскоп отраженного или проходящего света со сменными объективами, предназначен для установки объекта измерений на предметном столе и построения его изображения на поверхности матрицы цифровой камеры;

-    цифровая камера на базе CMOS или CCD -матрицы, устанавливаемая с помощью адаптера в специальном фото\видео выходе, микроскопа предназначена для преобразования изображения в цифровую форму и передачи на компьютер;

-    персональный компьютер (ПК) с установленным программным обеспечением (ПО) производит обработку сигнала с цифровой матрицы , строит изображение на экране монитора и вычисляет действительное значение величины линейных размеров элементов структуры объекта

1

г

Рис.3. Адаптер цифровой камеры

1

I

Модели применяемых оптических микроскопов приведены в таблице 1. . Таблица 1.

Модели применяемых цифровых камер приведены в таблице 2

Таблица 2.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 3. Таблица 3

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Пределы допускаемой абсолютной погрешности измерения линейных размеров:

для стереомикроскопов, мкм

для микроскопов плоского поля:

с увеличением объектива до 20х включительно, мкм

с увеличением объектива более 20х, мкм

30

± — (но не менее ±0,6)

± I5 (но не менее ±0,6)

18 75

± —-— (но не менее ±0,6)

Условия эксплуатации:

20 ±3 60 ± 25

-    температура, °С

-    относительная влажность, %

Сведения о методах измерений

Метод измерений изложен в документе «Комплексы видеоизмерительные для анализа микроструктур и макроструктур материалов «Vestra Imaging System». Руководство по эксплуатации».

Знак утверждения типа

Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус микроскопа комплексов методом этикетирования.

Лист № 5

Комплектность

Всего листов 5

1 шт.

1 шт.

1 шт.

1 комплект 1 шт.

1 шт.

1 экз.

1 экз.

1.    Оптический микроскоп

2.    Цифровая камера

3.    Адаптер цифровой камеры

4.    Сменные объективы микроскопа

5.    Персональный компьютер с ПО

6.    Цифровой электронный ключ

7.    Руководство по эксплуатации

8.    Методика поверки

Поверка

осуществляется в соответствие с документом МП ТИнТ 125-2013 «Комплексы видеоизмери-тельные для анализа микроструктур и макроструктур материалов «Vestra Imaging System». Методика поверки», утвержденным руководителем ГЦИ СИ ООО «ТестИнТех» 19 декабря 2013 г.

Основное средство поверки:

- мера длины штриховая, разряд 2, класс 1 по ГОСТ 12069-90.

Сведения о методах измерений

Метод измерений изложен в документе «Комплексы видеоизмерительные для анализа микроструктур и макроструктур материалов «Vestra Imaging System». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам

1.    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .... 50 м и длин волн в диапазоне 0,2.... 50 мкм»;

2.    Технические условия КСАИ.401143.003 ТУ.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
