Эхолоты цифровые SOUTH SDE-28S, 58191-14

Назначение

Эхолоты цифровые SOUTH SDE-28S (далее - эхолоты) предназначены для измерений глубины акваторий и регистрации полученных данных на жидкокристаллическом дисплее.

Описание

Эхолот представляет собой промышленный прибор с цифровым выходом, включающий в себя блок приёмо-передающего устройства с функциями акустического зондирования и блок управления с функциями микропроцессорного вычислительного, запоминающего и регистрирующего устройства. Блок приёмо-передающего устройства состоит из пьезоэлектрического преобразователя и соединительного кабеля, заканчивающегося разъемом. Пьезокерамика преобразователя установлена в герметичном корпусе, выполненном из формованной резины или нержавеющей стали и имеет уретановое покрытие, через которое излучаются и принимаются ультразвуковые сигналы. Эхолот работает под управлением встроенной операционной системы WinXP, полностью совместимой с операционной системой Windows, что позволяет подключить выход прибора к стандартному ноутбуку. Эхолот может также подключаться к приемнику GPS для определения координат зоны измерения, кроме того, может использоваться для построения карт при гидрографической съемке дна.

Эхолот объединяет функции измерения, графической навигации данных позиционирования и получения данных о глубине акваторий.

Принцип определения глубины основан на измерении временного интервала между моментом излучения преобразователем зондирующего акустического импульса в направлении поверхности дна и моментом приема отраженного от дна эхосигнала.

Глубина H1, м, под рабочей поверхностью приемо-передающего устройства определяется эхолотом в соответствии с формулой 1:

Hi = Vt / 2, м,    (1)

где V - средняя по глубине скорость звука, м/с;

t - измеряемое эхолотом время прохождения сигнала от рабочей поверхности преобразователя до дна и обратно, с.

Глубина от поверхности воды Н, м, определяется эхолотом с учетом вводимой оператором заглубления рабочей поверхности приемо-передающего устройства (h) по формуле 2:

H = H1 + h, м.    (2)

Для вычисления текущего значения скорости звука используется опускаемый в воду замерный зонд. После вычисления расчетной величины она вводится в блок управления. В случае использования для расчета скорости звука данных о температуре и солености воды, они вводятся непосредственно в блок управления для вычисления скорости звука по специальной программе.

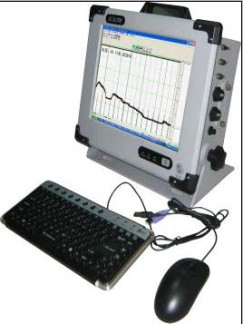

Общий вид составных частей эхолота представлен на рисунках 1 и 2. Места пломбирования от несанкционированного доступа и размещения знака утверждения типа приведены на рисунке 1.

Рисунок -2 Блок приёмо-передающего устройства

Программное обеспечение

Встроенное программное обеспечение (ПО) эхолота представлено программами EchoSounder SDE-28S и Power Nav, обеспечивающими измерение, запись, воспроизведение и хранение полученной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010.

Ограничение доступа к метрологически значимой части ПО обеспечивается установкой аппаратного ключа защиты, исключающим возможность несанкционированной модификации, загрузки, считывания из памяти СИ, удаления или иных преднамеренных и непреднамеренных изменений, которые могут привести к искажениям результатов измерений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Технические характеристики

Рабочая частота излучения, кГц............................................... 200 ±1.

Мощность излучаемого импульса, Вт.......................................... 500 ± 50.

Ширина диаграммы направленности, не более..........................................7о.

Диапазон измерений глубины при коэффициенте отражения от дна

или неоднородностей на дне более 0,81 м.................................от 0,3 до 300.

Пределы допускаемой абсолютной погрешности измерений

глубины, м........................................................±(0,01 +0,001Н),

где Н - значение измеренной глубины, м.

Интерфейс ввода - вывода данных:    2 порта СОМ,2 порта USB, один интерфейс VGA.

Параметры электропитания:

-напряжение постоянного тока, В..........................................от 9 до 15;

-    через адаптер 15 В от напряжения переменного тока частотой 50 Гц, В.......... 220 ± 22.

Потребляемая мощность, Вт, не более............................................25.

Масса, кг, не более:

-    блока приемо-передающего устройства......................................... 4;

-    блока управления............................................................6,5.

Габаритные размеры (длина х ширина х высота), мм, не более:

-    блока приемно-передающего устройства................................ 250 х 125 х 45;

-    блока управления.................................................. 340 х 150 х 280.

Длина линии связи, м, не более ...................................................14.

Рабочие условия применения:

-    рабочая среда........................................... морская или пресная вода;

-    диапазон скорости звука, м/с.......................................от 1300 до 1700;

-    температура рабочей среды, °С..................................................от 1 до 40;

-    температура окружающей среды,°С.............................от минус 30 до плюс 60.

Знак утверждения типа

наносится на табличку, расположенную на корпусе блока управления, способом лазерной гравировки, на титульный лист паспорта SDE-28S ПС типографским способом в левом верхнем углу.

Комплектность

Комплектность эхолота приведена в таблице 2.

Таблица 2 - Комплектность

Поверка

осуществляется по документу SDE-28S МП «Инструкция. Эхолоты цифровые SOUTH SDE-28S.Методика поверки», утверждённому первым заместителем генерального директора-заместителем по научной работе ФГУП «ВНИИФТРИ» 14.04.2014 г.

Основные средства поверки:

-    рулетка измерительная металлическая Р10Н2К по ГОСТ 7502-98, длина 10 м, класс точности 1;

-    термометр ртутный стеклянный лабораторный ТЛ-4 (ГР № 303-91), диапазон измерений (0 - 50) °С, пределы допускаемой абсолютной погрешности измерений температуры ±0,1 °С.

Сведения о методах измерений

Сведения о методиках (методах) измерений указаны в документе «Эхолот цифровой SOUTH SDE-28S. Руководство по эксплуатации».

Лист № 5 Всего листов 5

Нормативные и технические документы, устанавливающие требования к эхолотам цифровым SOUTH SDE-28S

Техническая документация фирмы South Surveying & Mapping Instrument Co.

Рекомендации к применению

Осуществление деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды в соответствии с п.п. 24, 29 приказа № 424 от 07.12.2012 г. Министерства природных ресурсов и экологии РФ.
