| Номер в госреестре | 58192-14 |
| Наименование СИ | Прибор для определения сопротивления продавливанию |
| Обозначение типа СИ | SE180 |
| Изготовитель | "AB.Lorentzen & Wettre", Швеция |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

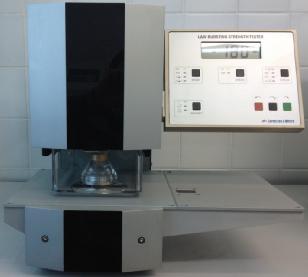

Прибор для определения сопротивления продавливанию SE180 (в дальнейшем -прибор), предназначен для измерения давления в специальной камере при проведении испытаний образцов бумаги по методу, изложенному в ГОСТ 13525.8-86 «Полуфабрикаты волокнистые, бумага, картон. Метод определения сопротивления продавливанию».
Принцип действия прибора основан на преобразовании избыточного давления в электрический сигнал.
Конструктивно прибор состоит из следующих узлов:
- нагнетательного насоса и электронного блока, расположенного внутри корпуса прибора;
- камеры давления, заполненной глицерином;
- диафрагмы из эластичной упругой резины, установленной в отверстии камеры давления;
- измерителя избыточного давления с тензорезисторным датчиком, подключенным к камере давления;
- электропневматического устройства для прижима краёв испытываемого образца (по кольцу) к отверстию камеры давления;
- печатающего устройства.
Измеритель избыточного давления обеспечивает измерение избыточного давления, воздействующего на испытываемый образец через эластичную диафрагму, вызывая его деформацию вплоть до разрушения (продавливания). Тензорезисторный датчик преобразует давление в электрический сигнал, который передаётся в электронный блок управления. Электронный блок запоминает сигналы датчика, обрабатывает их и вычисляет текущее значение избыточного давления, отображаемое на дисплее прибора. Результаты измерений используются для определения сопротивления продавливанию, мерой которого является значение давления, при котором разрушился образец, и других характеристик по ГОСТ 13525.8-86. Электронный блок управляет всеми операциями, производит обработку и сохранение полученных данных для вывода на печать и расчёта статистики. Для соединения с внешним и устройствами прибор имеет интерфейс RS232. Встроенное печатающее устройство позволяет распечатывать результаты измерений на бумажной ленте.
Программное обеспечение прибора для определения сопротивления продавливанию SE180 является встроенным. Выполняет функции:
- управление процессом измерений избыточного давления;
- обработка результатов измерений;
- вывод результатов измерений на печать;
- обмен данными через порт RS-232.
Идентификационные данные ПО
| Наименование программного обеспечения | Идентификац ионное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритмвычис ления цифрового идентификатора программного обеспечения |
| Программное обеспечение прибора для определения сопротивления продавливани ю SE180 | SE180 | 02.21 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
| Рабочий диапазон измерителя избыточного давления, кПа | от 50 до 2000 |
| Пределы допускаемой приведенной погрешности измерителя | |
| избыточного давления, % | ± 1 |
| Дискретность цифрового отсчетного устройства, кПа | 0,1 |
| Усилие прижима образца прижимным устройством, Н | 2 900 ± 200 |
| Скорость прокачки жидкости в нагнетательном насосе, | 95 ± 5 |
| см3/мин | |
| Питание прибора от сети переменного тока: | |
| напряжение, В | от 85 до 264 |
| частота, Гц | от 47 до 63 |
| Потребляемая мощность, Вт, не более | 150 |
| Габаритные размеры, мм | |
| высота | 417 |
| ширина | 507 |
| глубина | 580 |
| Масса, кг, не более, | 41 |
| Условия эксплуатации прибора: | |
| температура окружающего воздуха, °С | от 10 до 35 |
| относительная влажность воздуха, % | от 20 до 80 |
| Средний срок службы, лет | 10 |
наносят на титульный лист Руководства по эксплуатации и на боковую панель прибора в виде наклейки.
| №№ | Наименование | Кол. |
| 1 | Прибор для определения сопротивления продавливанию SE 180 | 1 шт. |
| 2 | Кабель электропитания | 1 шт. |
| 3 | Кабель для подключения к персональному компьютеру | 1 шт. |
| 4 | Запасной плавкий предохранитель | 1 шт. |
| 5 | Дискета с программным обеспечением для синхронизации с персональным компьютером | 1 шт. |
| 6 | Запасные резиновые диафрагмы | 12 шт. |
| 7 | Г идравлическая жидкость (глицерин) | 250 мл |
| 8 | Шприц для заполнения системы гидравлической жидкостью | 1 шт. |
| 9 | Шланг для выпуска воздуха из системы | 1 шт. |
| 10 | Набор специального инструмента (гаечные ключи и вороток с храповиком для торцевых ключей) | 1 комп. |
| 11 | Шаблон для определения стрелы выпучивания диаграммы | 1 шт. |
| 12 | Рулон бумаги для минипринтера | 5 шт. |
| 13 | Методика поверки | 1 шт. |
| 14 | Руководство по эксплуатации | 1 шт. |
осуществляется по документу МП 2090-01-2014 «Прибор для определения сопротивления продавливанию SE 180. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Татарстан» 29.05.2014 г.
Перечень средств измерений, применяемых при поверке:
- манометр эталонный по ГОСТ 2405-88, класс точности 0,15; наибольший предел измерений 2 МПа;
- штангенциркуль по ГОСТ 166-89.
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к прибору для определения сопротивления продавливанию SE180:
1. ГОСТ 13525.8-86 Полуфабрикаты волокнистые, бумага и картон. Метод определения сопротивления продавливанию.
2. Техническая документация фирмы-изготовителя.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
