| Номер в госреестре | 58195-14 |
| Наименование СИ | Измерители влажности систем измерительных |
| Обозначение типа СИ | ДЖС-7В (измерители) СУ-5Д (системы) |
| Изготовитель | ООО "Техносенсор", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 20.08.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Измерители влажности ДЖС-7В Систем измерительных СУ-5Д (далее - влагомеры) предназначены для измерения объемного влагосодержания нефти и нефтепродуктов.
Принцип действия влагомеров основан на диэлькометрическом методе измерения влагосодержания. Проводятся измерения приращения электрической емкости резонатора первичного измерительного преобразователя пропорционального изменению влагосодержания нефти (нефтепродукта).
Конструктивно влагомеры состоят из:
- первичного преобразователя ДЖС-7В, который устанавливается на трубопроводе. Маркировка взрывозащиты 1ExibIIBT6;
- блока искрозащиты ИЗК-З, обеспечивающего врывозащищенность преобразователей ДЖС-7В и реализующего функции вычислителя результатов измерений;
- индикатора ОВЕН СМИ1, отображающего результаты измерений.
Блок искрозащиты ИЗК-З и индикатор ОВЕН СМИ1 размещаются во взрывобезопасной зоне. Результаты измерений передаются от ИЗК-З на индикатор ОВЕН СМИ1 по каналу связи RS485. Также имеется возможность передачи результатов измерений по каналу RS485 на внешние вычислительные системы.

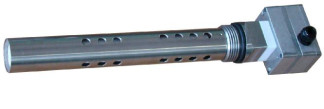

Рисунок 1 -Первичный преобразователь ДЖС-7В измерителя влажности ДЖС-7В
Систем измерительных СУ-5Д
Программное обеспечение влагомеров является встроенным. Функции программного обеспечения: управление измерительными каналами, вычисление значения влагосодержания, формирование цифрового сигнала по интерфейсу RS485, диагностика прибора.
Программное обеспечение влагомеров размещается в блоке искрозащиты ИЗК-З.
Программное обеспечение влагомеров содержит в себе калибровочный файл с данными заводской калибровки. Этот калибровочный файл не может быть модифицирован или загружен для чтения и редактирования через какой-либо интерфейс на уровне пользователя.
Программное обеспечение не влияет на метрологические характеристики влагомеров. Идентификационные данные программного обеспечения влагомеров указаны в таблице 1.
Таблица 1
| Идентификационные данные(признаки) | Значение |
| Наименование ПО | «СУ-5Д-В» |
| Идентификационное наименование ПО | 55 |
| Номер версии (идентификационный номер ПО) | TCO.000.115.SU5.055 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий.
Встроенное программное обеспечение защищено от несанкционированного изменения настроечных данных многоуровневой системой доступа пользователей. Это позволяет ограничить доступ к настроечным данным.
Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой на корпусе блока искрозащиты ИЗК-З.
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений влагосодержания, % объемной доли воды | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности, % объемной доли воды: - при измерении влагосодержания в диапазоне от 0 до 5 % объемной доли воды - при измерении влагосодержания в диапазоне от 5 до 15 % объемной доли воды - при измерении влагосодержания в диапазоне от 15 до 25 % объемной доли воды - при измерении влагосодержания в диапазоне от 25 до 40 % объемной доли воды - при измерении влагосодержания в диапазоне от 40 до 100 % объемной доли воды | ± 0,25 ± 0,5 ± 1,0 ± 2,0 ± 4,0 |
| Скорость потока жидкости, м/с | до 3 |
| Диапазон рабочих температур анализируемой жидкости, °С | от минус 55 до плюс 125 |
| Максимальное рабочее давление, МПа | 3 |
| Потребляемая мощность, не более, Вт | 20 |
| Параметры электрического питания: - напряжение переменного тока, В | 220 +22/-22 |
| - частота, Гц | 50± 1 |
| Габаритные размеры, длина х ширина х высота, мм: - преобразователя ДЖС-7В | 100 х 100 х 550 |
| - блока искрозащиты ИЗК-З | 150 х 180 х 40 |
| - индикатора ОВЕН СМИ1 | 100 х110 х 50 |
| Масса, не более,кг: - первичного преобразователя ДЖС-7В | 5 |
| - блока искрозащиты ИЗК-З | 1 |
| - индикатора ОВЕН СМИ1 | 1 |
| Диапазон температуры окружающей среды, °С - преобразователя ДЖС-7В | от минус 55 до плюс 75 |
| - блока искрозащиты ИЗК-З | от плюс 15 до плюс 25 |
| - индикатора ОВЕН СМИ1 | от плюс 15 до плюс 25 |
| Средний срок службы, лет | 10 |
наносится на табличку первичного преобразователя ДЖС-7В методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
- Измеритель влажности ДЖС-7В Системы измерительной СУ-5Д - 1 шт.;
- Паспорт - 1 экз.;
- Руководство по эксплуатации - 1 экз.;
- Методика поверки - 1 экз.
осуществляется по документу МП 0148-6-2014 «Инструкция. ГСИ. Измерители влажности ДЖС-7В Систем измерительных СУ-5Д. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 27 марта 2014 года.
Перечень основных средств поверки:
- рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или 2 разряда в соответствии с ГОСТ 8.614-2013;
- титратор по методу К. Фишера с относительной погрешностью определения количества воды не более ±3 %;
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на измерители влажности ДЖС-7В Систем измерительных СУ-5 Д.
Нормативные и технические документы, устанавливающие требования к Измерителям влажности ДЖС-7В Систем измерительных СУ-5Д
1. ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов»;
2. Технические условия ТСО.000.115 ТУ.
- осуществление торговли и товарообменных операций;
- выполнение государственных учетных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
