| Номер в госреестре | 58197-14 |
| Наименование СИ | Анализаторы топлив |
| Обозначение типа СИ | ERASPEC, мод. ERASPEC G, ERASPEC D, ERASPEC GD, ERASPEC Jet |
| Изготовитель | Компания "Eralytics GmbH", Австрия |
| Год регистрации | 2014 |
| Срок свидетельства | 16.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы топлив ERASPEC, модели ERASPEC G, ERASPEC D, ERASPEC GD, ERASPEC Jet (далее анализаторы) предназначены для измерения и контроля показателей качества нефтепродуктов: бензола в автомобильных бензинах, метиловых эфиров жирных кислот (FAME) в дизельном топливе.
Принцип действия анализаторов основан на измерении поглощения анализируемой пробой топлива инфракрасного излучения в диапазоне волновых чисел от 400 до 7800 см-1. Полученный спектр поглощения исследуемой пробы топлива сравнивается со спектрами углеводородов, каталог которых хранится в памяти микропроцессора для определения дополнительных параметров. Непосредственно из спектра анализатор определяет углеводородный состав пробы, объемную долю компонентов. Автоматически рассчитываются дополнительные параметры пробы в зависимости от модификации.
Анализатор представляет собой ИК - спектрометр с преобразованием Фурье с дополнительной ячейкой для индикации плотности. Анализатор включает оптическую систему, высокоточную систему сканирования ИК спектра, систему автоматической подачи пробы в измерительную ячейку, механизмы управления работой анализатора, микропроцессор, дисплей. Результаты измерений выводятся на дисплей и сохраняются в памяти анализатора или на внешнем устройстве.
В таблице 1 приведены характеристики анализаторов в зависимости от модели. Модели анализатора отличаются только доступными пакетами программного обеспечения.
Таблица 1.
| Наименование модели анализатора | Объект анализа | Определяемые параметры | Дополнительные параметры |
| ERASPEC G | бензин | Массовая/объемная доля бензола, массовая/объемная доля эфиров | Плотность, общее содержание ароматических и олефиновых углеводородов фракционный состав (дистилляционные свойства), октановые число, давление насыщенных паров, и др. |
| ERASPEC D | дизельное топливо | Массовая/объемная доля бензола, массовая/объемная доля эфиров | Плотность, FAME общее содержание ароматических и полиароматических углеводородов, цетановое число, цетановый индекс, и др. |
| ERASPEC GD | бензин, дизельное топливо | Массовая/объемная доля бензола, массовая/объемная доля эфиров | Плотность, FAME фракционный состав (дистилляционные свойства) давление насыщенных паров, общее содержание ароматических, олефиновых и полиароматических углеводородов, октановые и цетановое числа, цетановый индекс, и др. |
| ERASPEC Jet | авиационный | Массовая/ объемная | Плотность, FAME фракционный |
| керосин, | доля бензола, | состав (дистилляционные свойства), | |
| авиационное | массовая/объемная | температуры вспышки и замерзания, | |
| топливо | доля эфиров | вязкость, общее содержание ароматических и полиароматических углеводородов и др. |

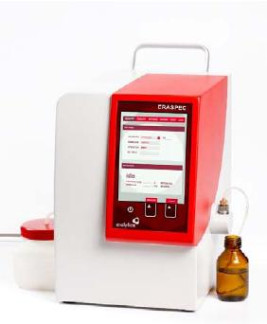

Внешний вид анализатора приведен на рисунке 1.
Анализаторы имеют встроенное программное обеспечение «ERASPEC application software», которое позволяет проводить градуировку, вносить в память данные новых образцов, изменять модели для расчёта дополнительных параметров топлив, сохранять и распечатывать результаты измерений. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню анализатора путем вывода на экран версии программного обеспечения (текущая версия - 164). Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Защита программного обеспечения осуществлена посредством системы из шести пользовательских уровней, что обеспечивает доступ к меню технического обслуживания только представителям сервисной службы производителя.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| ERASPEC application software | Gasoline Module, Diesel Module, Jet Module | Не ниже 164 (7164 - для приборов с 2014 и выше года выпуска) |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 3
| Наименование характеристики | EraSpec G, EraSpec GD | EraSpec D, EraSpec |
| Jet | ||
| Диапазоны измерений объемной доли, %: | ||
| -Бензола (в стандартной комплектации) | 0,2-5,0 | 0,1-2,0 |
| -Бензола (при наличие модуля измерения | 0,2-10,0 | |
| по EN 238) | ||
| -Эфиров | 0,5-20,0 | |
| Предел допускаемого относительного СКО | 5 | |
| случайной составляющей погрешности, % | ||
| Пределы допускаемой относительной | ±10 | |
| погрешности результатов измерений, % | ||
| Объем (минимальный) анализируемой | 10 | |
| пробы, см3 | ||
| Параметры электрического питания: | ||
| переменным током с напряжением и | (198-242) В, | |
| частотой | (47-63) Гц 12В | |
| постоянным током (от аккумулятора) | ||
| Потребляемая мощность, Вт | 70 | |
| Габаритные размеры (Ш х В х Г), мм | 220x320x280 | |
| Масса, кг, не более | 8,0 | |
| Срок службы, лет | 10 | |
| Время средней наработки на отказ, ч | 10 000 | |
Условия эксплуатации:
»-» о/-ч
от 15 до 30 от 10 до 90 от 84 до 107
-диапазон температуры окружающей среды, С -диапазон относительной влажности воздуха, %
- диапазон атмосферного давления, кПа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации.
Таблица 4
| Наименование | Количество, шт. |
| Анализатор ERASPEC | 1 |
| Кабель для подключения анализатора к компьютеру | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 242-1669-2014 | 1 |
осуществляется по документу МП 242-1669-2014 «Анализаторы топлив ERASPEC, модели ERASPEC G, ERASPEC D, ERASPEC GD, ERASPEC Jet. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в апреле 2014 г.
Основные средства поверки:
СО состава бензола ГСО 7141-95; СО массовой и объемной доли бензола в бензинах МОДБ-ПА ГСО 10185-2013.
Методика измерений приведена в документе:
- «Анализаторы топлив ERASPEC, модели ERASPEC G, ERASPEC D, ERASPEC GD, ERASPEC Jet. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к анализаторам:
Техническая документация фирмы-изготовителя.
выполнению работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
