| Номер в госреестре | 58198-14 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | ПТК Космотроника-Венец |
| Изготовитель | Акционерное общество «Промышленно-инновационная компания «ПРОГРЕСС» (АО «ПИК ПРОГРЕСС»), г. Москва; ЗАО "ПИК Прогресс", г. Москва (срок свидетельства: 20.08.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические «Космотроника - Венец» (далее ПТК) предназначены для измерений выходных аналоговых сигналов первичных измерительных преобразователей физических величин (давления, уровня и т.д.) в виде напряжения и силы постоянного/переменного тока, аналоговых сигналов термопар, термопреобразователей сопротивления и формирования выходных сигналов по заданной программе при управлении технологическими процессами. Комплексы применяются для построения автоматизированных систем контроля и управления технологическими процессами в энергетике, отраслях химической промышленности и других отраслях.
ПТК «Космотроника - Венец» включают в свой состав унифицированные технические средства, объединенные стандартизированными каналами связи, а так же программноматематические средства, обеспечивающие функционирование комплекса в целом.
Программно-технический комплекс обеспечивает:
- прием измерительной информации, представленной сигналами силы постоянного тока ± 5 мА, ± 20 мА, сигналами напряжения постоянного тока 0 - 5 B, ± 5 B, сигналами от термопар и термопреобразователей сопротивления;
- прием информации, представленной в виде дискретных электрических сигналов с разными характеристиками по току и напряжению;
- обработку измерительной информации;
- выработку управляющих и регулирующих воздействий по различным законам регулирования с выдачей внешних сигналов в виде широтно-импульсных, дискретных, а также аналоговых сигналов.

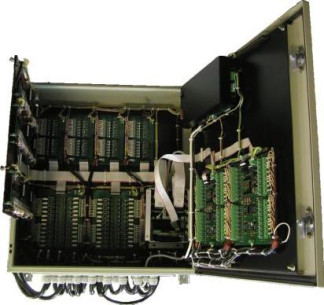

Структура ПТК «Космотроника - Венец» имеет следующие составляющие: аппаратура верхнего уровня, которая компонуется на базе персональных или промышленных компьютеров типа IBM PC, аппаратура ЛВС Ethernet и аппаратура нижнего уровня, которая строится на базе промышленных контроллеров и модулей ввода/вывода сигналов. В состав аппаратуры нижнего уровня входит также и система электропитания.
Измерительные каналы ПТК строятся на базе перечисленных ниже измерительных аналоговых модулей:
- модуль МАВ26-Н1 - модуль ввода аналоговых сигналов напряжения постоянного тока. Модуль имеет 32 гальванически изолированных входа;
- модуль МАВ26-Т1 - модуль ввода аналоговых сигналов силы постоянного тока. Модуль имеет 32 гальванически изолированных входа;
- модули МАУ22X - модули вывода аналогового сигнала силы постоянного тока или напряжения (зависит от модификации). Модуль имеет 8 гальванически изолированных выходов;
- модуль МАВ26-С1 - модуль ввода сигналов от термопреобразователей сопротивления (по трёхпроводной схеме) с НСХ по ГОСТ 6651: 50 П, 100 П, 50 М, 100 М. Модуль имеет 32 гальванически изолированных входа;
- модуль МАВ26-П1 - модуль приёма сигналов от термопар по ГОСТ Р 8.585 типа: ТХК(Ь), ТХА(£), ТПП^), ТПР^). Модуль имеет 32 гальванически изолированных входа.
В ПТК «Космотроника - Венец» используется программное обеспечение (далее - ПО), решающее задачи автоматического накопления, обработки, хранения и отображения измерительной информации.
Метрологически значимая часть ПО ПТК размещена в контроллерах нижнего уровня и обслуживает измерительные аналоговые модули, точностные характеристики которых нормируются в процессе производства.
ПО контроллеров хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция модулей контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационное наименование программного обеспечения | Наименование программного модуля | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения(кон-трольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО контроллеров нижнего уровня ПТК «Космотроника - Венец» | мау27.Ьех | 1.1 | 98CA1660(h) | утилита ptk_pov.exe |
| dac.hex | 0.4 | 107168E1(h) |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики ПТК «Космотроника - Венец», указанные в таблицах 2 - 3, нормированы с учетом ПО контроллеров нижнего уровня.
Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа в ПТК, предусмотрен физический контроль доступа (запираемые шкафы, пломбирование) и программный контроль доступа. Форма и вид пломбы представлены на рисунке 1.
Рисунок 3 - Форма вид стикера, предназначенного для контроля доступа к контроллерам нижнего уровня.
Основные метрологические и технические характеристики приведены в таблицах 2 - 3. Таблица 2
| Модуль | Входной сигнал | Диапазон входного сигнала | Выход ной сигнал | Пределы допускаемой основной (абсолютной) погрешности приведённой к выходу3 | |
| МАВ26- П1П1 | Сигналы термопар1 | ТХК(Ь) | минус 9,488 - 49,108 мВ (от минус 200 до 600 °C) | 12 бит | ±0,1 % (±0,0586 мВ) |
| ТХА(К) | минус 5,891 - 41,276 мВ (от минус 200 до 1000 °C) | ±0,1% (±0,0472 мВ) | |||
| ТПП^) | 0 - 13,159 мВ (от 0 до 1300 °C) | ±0,1% (±0,01316 мВ) | |||
| ТПР(В) | 0,431 - 11,263 мВ (от 300 до 1600 °C) | ±0,1% (±0,01083 мВ) | |||
| МАВ26- С1С1 | Сигналы термопреобразователей сопро- 2 тивления | 50М W100 = 1,428 | 39,225 - 60,695 Ом (от минус 50 до 50 °C) | ±0,1% (±0,02147 Ом) | |
| 50,0 - 71,39 Ом (от 0 до 100 °C) | ±0,1% (±0,02139 Ом) | ||||
| 50,0 - 82,08 Ом (от 0 до 150 °C) | ±0,1% (±0,03208 Ом) | ||||
| 100М W100 = 1,428 | 100,0 - 142,78 Ом (от 0 до 100 °C) | ±0,1% (±0,04278 Ом) | |||
| 100,0 - 185,55 Ом (от 0 до 200 °C) | ±0,1% (±0,08555 Ом) | ||||
| 50П W100 = 1,391 | 50,0 - 158,585 Ом (от 0 до 600 °C) | ±0,1% (±0,10859 Ом) | |||
| 100П W100 = 1,391 | 100,0 - 317,17 Ом (от 0 до 600 °C) | ±0,1% (±0,21717 Ом) | |||
| МАВ26- Н1Н1 | Унифицированные сигналы тока и напряжения | Напряжение | от минус 5 до 5 В | ±0,1% (±10 мВ) | |
| от 0 до 5 В | ±0,1% (±5 мВ) | ||||
| МАВ26- Т1Т1 | Ток | от минус 20 до 20 мА | ±0,1% (±40 мкА) | ||
| от 0 до 20 мА | ±0,1% (±20 мкА) | ||||
| от 4 до 20 мА | ±0,1% (±16 мкА) | ||||
| от минус 5 до 5 мА | ±0,1% (±10 мкА) | ||||
| от 0 до 5 мА | ±0,1% (±5 мкА) | ||||
Примечания:
1. Для каналов, принимающих сигналы от термопар пределы допускаемой основной приведённой (абсолютной) погрешности, указаны без учета погрешности самого датчика и канала компенсации температуры холодного спая. Пределы допускаемой абсолютной погрешности компенсационного термопреобразователя сопротивления (50М, класс В, поставляется в комплекте системы с контроллером) ±0,25 °C.
2. Для каналов, принимающих сигналы от термопреобразователей сопротивления пределы допускаемой основной приведённой (абсолютной) погрешности, указаны без учета линеаризации и погрешности используемого датчика.
3. Дополнительная температурная погрешность измерительных каналов находится в пределах половины основной приведенной погрешности на каждые 10 градусов изменения температуры окружающей среды.
Таблица 3 - Основные параметры модификаций блока МАУ22Х
| Модуль МАУ22Х | Разрядность входного кода | Диапазон выходного сигнала | Выходной сигнал | Пределы допускаемой основной (абсолютной) погрешности приведённой к выходу.* | |
| МАУ221 | Унифицированные сигналы тока и напряжения | 16 бит | от минус 20 до 20 мА | Ток | ±0,1% (±40 мкА) |
| МАУ222 | от минус 10 до 10 В | Напряжение | ±0,1% (±20 мВ) | ||
| МАУ223 | ±20мА(4 к)./±10В(4 к.) | Ток / Напр. | ±0,1%(±40 мкА)/ (±20 мВ) | ||
Примечания:
1. Дополнительная температурная погрешность измерительных каналов находится в пределах половины основной приведенной погрешности на каждые 10 градусов изменения температуры окружающей среды.
2. Бинарные (дискретные) модули, источники питания, процессоры, входящие в состав ПТК, не являются измерительными компонентами и не требуют свидетельства утверждения типа.
Рабочие условия применения комплекса:
- температура окружающего воздуха от +10 до + 50°С в нормальных условиях; (нормальная температура 20 °С ± 5 °С);
- атмосферное давление от 84 до 106 кПа;
- относительная влажность до 80 % без конденсации влаги при температуре
±35 °С;
- температура транспортирования от минус 25 до + 50 °С;
- напряжение питания от сети переменного тока напряжением 380В (+10%, -15%), 220В (+10%, -15%) частотой (50 ± I) Гц;
- резервное питание аппаратуры нижнего уровня от сети постоянного тока 220В (+10%, минус 15%).
Потребляемая мощность, габаритные размеры и масса в зависимости от комплектации комплекса.
Срок службы - 10 лет.
Знак утверждения типа наносится на модули ПТК методом наклейки этикеток и на титульные листы руководства по эксплуатации типографским способом.
В комплект поставки входят:
- ПТК "Космотроника-Венец" - комплектация согласно заказу;
- комплект технической документации;
- комплект программного обеспечения (в зависимости от заказа);
- руководство по эксплуатации;
- ЗИП согласно заказу.
осуществляется по документу СШМК.466451.001РЭ «Комплексы программно-технические (ПТК) «Космотроника - Венец». Руководство по эксплуатации» (Раздел «Методика поверки»), утвержденному ФГУП «ВНИИМС» в июне 2014 г.
Перечень основных средств поверки:
1.Калибратор-вольтметр универсальный В1-28:
- воспроизведение напряжений постоянного тока от 0 до 0,1 B, Д =±(0,003%U +
0,002%Им);
- воспроизведение силы постоянного тока от 0 до 0,1 A, Д =±(0,01%I + 0,002%1м);
- измерение напряжения от 0 до 10 B, Д = ±(0,003%U+0,0003%Uм);
- измерение силы постоянного тока от 0 до 0,1 А, Д = ±(0,01%!+0,0015%!м).
2.Магазин сопротивлений Р4831, диапазон сопротивлений от 0 до 10 кОм, класс точности 0,02.
Метод измерений изложен в документе «Комплексы программно-технические (ПТК) «Космотроника - Венец. Руководство по эксплуатации» СШМК.466451.001РЭ.
Нормативные и технические документы, устанавливающие требования к ПТК «Космотроника - Венец»
1. ГОСТ 22261-94 "ЕССП. Средства измерения электрических и магнитных величин. Общие технические условия".
2. Комплексы программно-технические (ПТК) «Космотроника - Венец. Технические условия. СШМК.466451.001 РЭ.
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
