| Номер в госреестре | 58199-14 |
| Наименование СИ | Преобразователи |
| Обозначение типа СИ | Вm 5510 |
| Изготовитель | Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»), г. Пенза; ОАО "НИИ физических измерений" (НИИФИ), г. Пенза (срок свидетельства: 20.08.2019 г.). |
| Год регистрации | 2014 |
| Срок свидетельства | 25.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи Вт 5510 (далее - преобразователи) предназначены для измерения сигналов от датчиков тензометрического типа и преобразования их в аналоговый сигнал - напряжение постоянного тока.
Преобразователь состоит из блока питания, формирователя калибровочных импульсов и измерительного канала.
Блоки расположены на 2-х платах, которые жёстко закреплены внутри герметичного корпуса. На внешней стороне корпуса имеются разъёмы: Х1 (ВХОД) - для подключения датчика, Х2 (ВЫХОД) - для подключения регистратора, Х3 КРОСС - для кроссировки.
Принцип действия преобразователя основан на усилении и преобразовании сигнала поступающего с тензодатчика. Сигнал с тензодатчика, пропорциональный измеряемому параметру, поступает в измерительный канал. Измерительный канал усиливает сигнал и передаёт его на регистратор.
Преобразователи в зависимости от частотного диапазона фильтра и вида приемки изготавливаются в 6 модификациях в соответствии с таблицей 1.
Таблица 1
| Обозначение | Индекс и вариант исполнения | Диапазон фильтра, Г ц |
| Вт3.211.021 | Вт 5510- | 0 - 500 |
| -01 | Вт 5510-1 | 0 - 500 |
| -02 | Вт 5510-2 | 0 - 10 |
| -03 | Вт 5510-3 | 0 - 20 |
| -04 | Вт 5510-4 | 0 - 10 |
| -05 | Вт 5510-5 | 0 - 20 |
Общий вид преобразователя приведен на рисунке 1, схема обозначения мест маркировки и заводского номера приведена на рисунке 2, схема пломбировки от несанкционированного доступа - на рисунке 3.
X
\
-Oi
0°
IS
it
e>

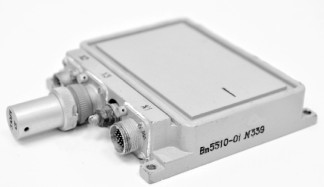

Рисунок 1 - Общий вид преобразователя
\
| % ► \ V |
1Г
iv
•1 *
1
iiJL
Рисунок 2 - Схема обозначения мест маркировки и заводского номера
Основные технические характеристики
Основные метрологические и технические характеристики преобразователей приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение параметра или характеристики |
| Диапазон измерений, AR/R: 1-ый, 4-й диапазоны 2-ой диапазон | 0-5,6-10-3 0-11,2-10-3 |
| Начальное значение выходного сигнала, В: 1-го диапазона 2-го, 4-го диапазонов | от 0,7 до 1,2 от 0,1 до 0,6 |
| Номинальное значение выходного сигнала, В: 1-го диапазона 2-го, 4-го диапазонов | 3,3 ± 0,20 5,5 ± 0,35 |
| Пределы допускаемой основной погрешности измерения относительного изменения сопротивления преобразователя, % | ± 0,4 |
| Пределы допускаемой погрешности от нелинейности градуировочной характеристики, % | ± 0,3 |
Лист № 4 Всего листов 5
Продолжение таблицы 2_
| Пределы дополнительной допускаемой от воздействия температуры на 10 градусов, % | ±0,04 |
| Напряжение питания преобразователя, В | от 24 до 32 |
| Диапазон рабочих температур, °С | от минус 50 до 50 |
| Масса, кг, не более | 0,190 |
| Габаритные размеры, мм, не более | 86,5 х 80,5 х 19,5 |
Знак утверждения типа наносится типографским способом на эксплуатационную документацию.
В комплект поставки входят:
- преобразователь Вт 5510 - 1 шт.;
- формуляр Вт3.211.021 ФО - 1 экз;
- розетка МР1-30-5-В ГЕО.364.184 ТУ для Вт 5510, Вт 5510-4, Вт 5510-5 - 1 шт.;
- розетка ОС МР1-30-5-В ГЕО.364.184 ТУ, бРО.364.045 ТУ для Вт 5510-1, Вт 5510-2, Вт 5510-3 - 1 шт.;
- руководство по эксплуатации Вт3.211.021 РЭ - 1 экз;
-методика поверки Вт3.211.021 МП.
Осуществляется по методике Вт3.211.021 МП «Преобразователь Вт 5510. Методика поверки», утвержденной ОАО «НИИФИ», руководителем ЦИ СИ ОАО «НИИФИ»
10.06.2014 г.
Штангенциркуль ЩЦ-11 (диапазон измерения от 0 до 250 мм, погрешность ±0,05 мм); весы настольные циферблатные ВНЦ-2м (диапазон измерений от 10 до 2000 г, погрешность ± 3 г); источник питания постоянного тока Б5-45 (предел измерений (0,1-49,9)В. ПГ 1,2%); вольтметр универсальный цифровой В7-34А (предел измерений (7^10-6 ^ 103) В, КТ (0,01/0,002-0,02/0,01); вольтметр цифровой В7-16А (диапазон от 0 до 1000 В, погрешность ±(2-10-4 Ux+2-10-4Uk); пульт Вт 4048 Вт 2.702.014.
Методика измерений содержится в документе Bm3.211.021 РЭ «Преобразователь Вт 5510. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям Вт 5510
Вт 3.211.021 ТУ «Преобразователи Вт 5510. Технические условия».
Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 156 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
