Насадки гироскопические Gyromax AK-2М, 58201-14

Назначение

Гироскопические насадки Gyromax АК-2М (далее по тексту - гиронасадки) предназначены для определения истинных азимутов ориентируемых направлений при проведении геодезических работ.

Описание

Основной частью гиронасадки является маятниковый гироскоп, являющийся датчиком направления истинного меридиана (направления на север). Принцип действия гиронасадки основан на свойстве главной оси маятникового гироскопа совершать гармонические колебания («прецессия») под воздействием суточного вращения Земли. Положение равновесия колебаний совпадает с плоскостью истинного меридиана точки стояния гирокомплекта (теодолит с гиронасадкой). Положение равновесия чувствительного элемента гироскопа определяется автоматически по «точкам реверсии», в которых происходит изменение направления движения чувствительного элемента.

Для визуального наблюдения ориентируемых направлений на внешние цели и измерений углов между этими направлениями и направлением меридиана гиронасадка устанавливается на теодолит или тахеометр при помощи специального адаптера. Гиронасадка совместима с электронными тахеометрами Leica серий ТС300 (400/700/800), ТБ11 (15/30/50) или Leica Flexlain.

Конструктивно гиронасадка собрана в корпусе цилиндрической формы. Гироскоп поддерживается на подвесе внутри корпуса. На поверхности корпуса расположен окуляр для визирования на цель при определении азимута и окуляр для снятия отсчетов гироскопа. Там же расположены кнопки и тумблер включения гиронасадки, два разъема типа Lemo для подключения пульта управления и кабеля блока управления (конвертера). Гиронасадка снабжена пультом дистанционного управления, чтобы избежать воздействия оператора во время работы гироскопа. Блок конвертера предназначен для управления работой гиронасадки, ее питанием и индикацией работоспособности, и размещен в транспортировочном кейсе.

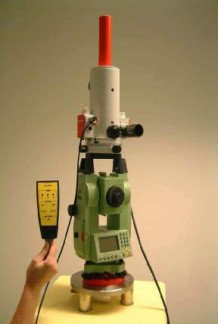

Общий вид гиронасадки с указанием мест пломбировки и нанесения наклейки об утверждении типа показан на рисунках 1-3.

а - место пломбировки б - место нанесения наклейки со знаком утверждения типа

<N1 ^1

Gyro Ban. Phase Power    Converter

1 ')    1 -<j; On tQ Off

2,5A    low high Of    GdO

M Stan A L| зш    Mess

UP фф do*    Iec()nik

Fuw    Lamp

Рисунок 3 - Панель управления конвертера гиронасадки

Технические характеристики

Метрологические и технические характеристики гиронасадок приведены в таблице 1. Таблица 1

Знак утверждения типа

наносится в виде наклейки и на Руководство по эксплуатации типографским способом. Комплектность средства измерений

Комплект поставки приведен в таблице 2. Таблица 2

Поверка

осуществляется в соответствии с документом Gyromax АК-2М. 001 МП «Насадки гироскопические Gyromax АК-2М. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 05.10.2013 г.

Основные средства поверки:

пункты эталонного геодезического полигона по РТМ 68-8.20-93, (пределы допускаемой погрешности астрономических азимутов ± 1").

Сведения о методах измерений

Насадка героскопическая Gyromax АК-2М. Руководство по эксплуатации Gyromax АК-2М РЭ.

Нормативные и технические документы, устанавливающие требования к гироскопической насадке Gyromax АК-2М

1    РД 68-8.17-98. «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения» (п. 9 «Локальная поверочная схема для средств измерений азимута направления»).

2    РТМ 68-8.20-93 Полигоны геодезические. Общие технические требования.

3    Техническая документация фирмы-изготовителя.

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
