| Номер в госреестре | 58202-14 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с понтоном номинальной вместимостью 10000 м3 |
| Обозначение типа СИ | РВСП-10000 |
| Изготовитель | ООО "РН-Туапсенефтепродукт", г.Туапсе |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока серии 4МС Назначение средства измерений
Трансформаторы тока серии 4МС (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по принципу конструкции - шинные. С одним коэффициентом трансформации. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой для измерений и учета и вторичной обмоткой для защиты.

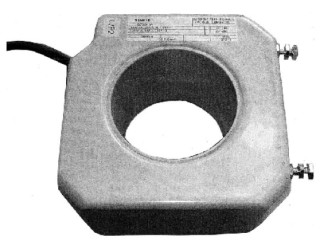

Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет кабель, проходящий через внутреннее окно трансформаторов. Вторичные обмотки равномерно намотаны на кольцевой сердечник из пермаллоя. Корпус трансформаторов выполнен из ПВХ. Выводы вторичных обмоток расположены на боковой стороне корпуса трансформаторов.
Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Трансформаторы выпускаются в модификациях (4МС4530 ZEK; 4МС4530ХЭ), отличающихся номинальным значением силы тока, конструктивным исполнением.
| Наименование характеристики | Модификация трансформатора тока | |
| 4МС4530 ZEK | 4МС4530XD | |
| Номинальное напряжение, кВ | 0,66 | |
| Наибольшее рабочее напряжение, кВ | 0,72 | |
| Номинальная частота напряжения сети, Гц | 50 | |
| Номинальный первичный ток, А | 200 | 300 |
| Номинальный вторичный ток, А | 1 | |
| Класс точности вторичной обмотки для измерений и учета | 0,5 | |
| Номинальная нагрузка вторичной обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8 В-А | 5 | 5 |
| Номинальный коэффициент безопасности вторичной обмотки для измерений и учета, не более | 10 | |
| Класс точности вторичной обмотки для защиты | 10Р | 10Р |
| Номинальная нагрузка вторичной обмотки для защиты с коэффициентом мощности cos ф2 = 0,8 В-А | 10 | |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее | 10 | |
| Ток трехсекундной термической стойкости, кА | 25 | |
| Габаритные размеры, мм, (внутренний диаметр/внешний диаметр х высота) | 300x406x155 | |
| Масса, кг | 30 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 | |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
| Трансформатор тока 4МС | 33 шт. |
| Трансформаторы тока 4МС4530 ZEK | 6 шт., зав. №№ 06/06695 04 - 06/06695 09 |
| Трансформаторы тока 4МС4530XD | 27 шт., зав. №№ 08/30468269 - 08/30468277, 08/30468240 - 08/30468245, 08/30468248 - 08/30468254, 08/30468256, 08/30468258, 08/30468261- 08/30468263 |
| Паспорт | 33 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,01); прибор сравнения КНТ-05 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока серии 4МС
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
3. Техническая документация фирмы «RITZ Instrument Transformers GmbH», Германия.
- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
