| Номер в госреестре | 58205-14 |
| Наименование СИ | Квадранты цифровые |
| Обозначение типа СИ | КО-10Ц |
| Изготовитель | АО "Новосибирский приборостроительный завод", г.Новосибирск; АО "Швабе - Оборона и Защита", г.Новосибирск |
| Год регистрации | 2014 |
| Срок свидетельства | 20.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

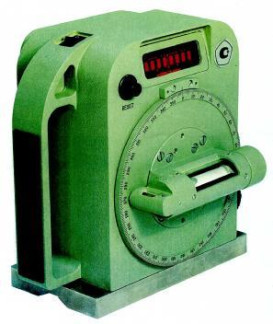

Квадрант цифровой КО-10Ц (далее - Квадрант) предназначен для измерения углов наклона плоских и цилиндрических поверхностей и для установки под заданным углом к горизонтальной плоскости. Квадрант предназначен для работы в лабораториях научноисследовательских центров и промышленных предприятий.
Принцип действия Квадранта основан на использовании схемы оптического растрового накапливающего преобразователя с последующей интерполяцией (дроблением) получаемых квадратурных сигналов SIN(axN) и COS(axN), где a - текущий угол поворота лимба, N - общее количество штрихов измерительного растра, расположенного на лимбе. Кроме того, на лимбе (на ограниченном малой частью окружности участке) расположена шкала нулевой метки в виде сложной непериодической последовательности штрихов. Аналогичная по структуре шкала имеется на индикаторном растре. Это позволяет один раз за оборот лимба получать короткий сигнал нулевой метки (репера), который может использоваться для обнуления показаний Квадранта. Положение нулевой метки установлено таким образом, что сигнал репера вырабатывается при прохождении лимба через точку, соответствующую среднему положению пузырька продольного уровня при условии, что квадрант стоит на строго горизонтальной поверхности.
При включении Квадранта включается экран с нулевым отсчетом угла.
При нажатии кнопки сброса происходит обнуление результата отсчета и включается (выключается) режим обнуления результата при прохождении лимба через нулевую метку (репер), что индицируется двумя светящимися точками наверху первого символа индикатора.
При повороте фланца с уровнями происходит отсчет угла относительно установленного нулевого положения. При повороте фланца против часовой стрелки отсчет угла будет положительным, при повороте фланца по часовой стрелке - отрицательным.
Лист № 2 Всего листов 4
| Диапазон измерений углов, ... ° | 0 - 360 |
| Дискретность цифрового отсчета, ...'' | 1 |
| Пределы допускаемой абсолютной погрешности измерений Квадранта, ..." | ±10 |
| Пределы допускаемой абсолютной погрешности измерений Квадранта на нулевом значении цифрового индикатора: | |
| - при установке на плоскую поверхность, ..." | ±5 |
| - при установке на цилиндрическую поверхность, ..." | ±10 |
| Цена деления шкалы основного уровня, ..." | 15 |
| Цена деления шкалы поперечного уровня, .' | 4 |
| Цена деления наружной шкалы, . ° | 1 |
| Отклонение от параллельности оси ампулы поперечного уровня и опорной плоскости основания, .', не более | 2 |
| Несовпадение нулевых показаний цифрового индикатора и наружной шкалы, .', не более | 15 |
| Шероховатость опорной поверхности основания и углового паза, мкм, не более | Ra 0,63 |
| Отклонение от плоскостности опорной поверхности основания, мм, не более | 0,007 |
| Отклонение от параллельности линии пересечения плоскостей, образующих угловой паз, опорной поверхности основания, ...'', не более | 10 |
| Электропитание: - литиевые элементы питания (4 шт.) типоразмера АА напряжением, В | 1,5 |
| - стабилизированное постоянное напряжение, В - максимально допустимый ток нагрузки, А, не менее | 6 0,2 |
| Ток потребления, мА, не более | 100 |
| Длина основания Квадранта, мм, не менее | 140 |
| Габаритные размеры, мм, не более | 165х120х165 |
| Масса, кг, не более: | |
| - Квадранта | 3,4 |
| - комплекта с укладкой | 6 |
| Квадрант эксплуатируется в следующих климатических условиях по гр. С3 ГОСТ Р 52931-2008 со следующими уточнениями: | |
| - температура окружающего воздуха, °С | (20 +30) |
| - верхнее значение относительной влажности при 25 °С, без конденсации влаги, % | 80 |
| Время непрерывной работы Квадранта, ч, не менее | 8 |
| Средняя наработка на отказ, ч, не менее | 1000 |
| Срок эксплуатации, не менее | 10 лет |
наносится на наклейку на корпус Квадранта и на титульный лист руководства по эксплуатации типографским способом.
Лист № 3 Всего листов 4
| Обозначение | Наименование | Коли чество | Заводской номер | Примечание |
| АЩЕ 3.817.003 | Квадрант цифровой КО-10Ц | 1 | ||
| АЛ8.679.008 | Ключ | 1 | ||
| АЩЕ 6.685.093 | Футляр | 1 | ||
| Стабилизационный выпрямитель Mascot type 2725608500 100-250 V, 50-60 Hz, 6VDC max 1A с кабелем | 1* | |||
| АЩЕ3 .817.003 РЭ | Квадрант цифровой КО-10Ц. Руководство по эксплуатации | 1 | ||
| АЩЕ 3.817.003 МП | Квадранты цифровые КО-10Ц. Методика поверки | 1 | ||
| * Поставляется по согласованию с заказчиком Допускается применение другого стабилизированного выпрямителя, соответствующего по входу параметрам питающей сети потребителя, а по выходу обеспечивающего следующие параметры: - стабилизированное постоянное напряжение - 6 В; - максимально допустимый ток нагрузки - не менее 0,2 А; - тип выходного соединителя - 3630 DC- plug 5.5/5.2 mm с плюсом на центральном контакте | ||||
осуществляется по документу АЩЕ 3.817.003 МП «Квадранты цифровые К0-10Ц. Методика поверки», утвержденному ФГУП «СНИИМ» в марте 2014 г.
Эталоны: автоколлиматор АК-0,5У по ТУ 3-3.1495-77; призматическая мера плоского угла 8-гранная 3 разряда по ГОСТ 2875-88.
АЩЕ3.817.003 РЭ «Квадрант цифровой КО-10Ц. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к квадрантам цифровому КО-10Ц
1 АЩЕ3.817.003 ТУ «Квадрант цифровой КО-10Ц. Технические условия»
2 ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации, обязательным требованиям.
| Зарегистрировано поверок | 417 |
| Поверителей | 36 |
| Актуальность данных | 17.09.2024 |
