| Номер в госреестре | 58205-20 |
| Наименование СИ | Квадранты цифровые |
| Обозначение типа СИ | КО-10Ц |
| Изготовитель | АО "Новосибирский приборостроительный завод", г.Новосибирск |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Квадранты цифровые КО-10Ц, (далее - квадрант) предназначены для измерения углов наклона плоских и цилиндрических поверхностей и для установки под заданным углом к горизонтальной плоскости.
Принцип действия квадранта основан на использовании схемы оптического растрового накапливающего преобразователя с последующей интерполяцией (дроблением) получаемых квадратурных сигналов SIN(axN) и COS(axN), где a - текущий угол поворота лимба, N -общее количество штрихов измерительного растра, расположенного на лимбе. Кроме того, на лимбе (на ограниченном малой частью окружности участке) расположена шкала нулевой метки в виде сложной непериодической последовательности штрихов. Аналогичная по структуре шкала имеется на индикаторном растре. Это позволяет один раз за оборот лимба получать короткий сигнал нулевой метки (репера), который может использоваться для обнуления показаний квадранта. Положение нулевой метки установлено таким образом, что сигнал репера вырабатывается при прохождении лимба через точку, соответствующую среднему положению пузырька продольного уровня при условии, что квадрант стоит на строго горизонтальной поверхности.
Конструктивно квадрант состоит из следующих основных частей: наружного кожуха с батарейным отсеком, датчиком угла и элементами управления, экрана цифровой индикации, блока уровней и основания.
Датчик угла смонтирован внутри кожуха и состоит из шпинделя со стеклянным лимбом, установленным на шариковых подшипниках, платы управления и двух считывающих головок, установленных на внутреннем корпусе и состоящих из осветителя, фотоприемника. Внутри корпус крепится к основанию винтами.
Блок уровней состоит из продольного уровня, поперечного уровня, жестко связан со шпинделем винтами и вращается вместе с лимбом.
Наружных кожух закрывает лимбовый узел, снаружи на лицевой стороне кожуха выступает блок уровней, кожух крепится к основанию винтами.
Основание имеет угловой паз, позволяющий устанавливать квадрант на цилиндрические поверхности.
На лицевой стороне кожуха также расположены: экран цифровой индикации, закрытый защитным стеклом, и кнопка сброса. На задней стороне закреплен батарейный отсек, в котором устанавливаются четыре литиевых элемента питания.
На корпусе также расположены элементы управления: переключатель для включения квадранта, разъем для подключения стабилизированного выпрямителя.
Для защиты квадранта от несанкционированного доступа производится пломбировка винтов на основании квадранта.
Общий вид квадранта, места пломбирования и нанесения знака утверждения типа представлены на рисунке 1.
а) б)

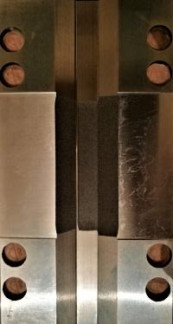

Рисунок 1 - Квадрант цифровой К0-10Ц (а) - место нанесения знака утверждения типа, (б) - места пломбирования
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений углов, ° | от 0 до 360 |
| Дискретность цифрового отсчета, " | 1 |
| Пределы допускаемой абсолютной погрешности измерений углов, " | ±10 |
| Пределы допускаемой абсолютной погрешности квадранта на нулевом значении цифрового индикатора: - при установке на плоскую поверхность, ” - при установке на цилиндрическую поверхность, ” | ±5 ±10 |
| Цена деления шкалы основного уровня, " | 15 |
| Цена деления шкалы поперечного уровня, ' | 4 |
| Цена деления наружной шкалы, ° | 1 |
| Отклонение от параллельности оси ампулы поперечного уровня и опорной плоскости основания, ', не более | 2 |
| Несовпадение нулевых показаний цифрового индикатора и наружной шкалы, ', не более | 15 |
| Шероховатость опорной поверхности основания и углового паза, мкм, не более | Ra 0,63 |
| Отклонение от плоскостности опорной поверхности основания, мм, не более | 0,007 |
| Отклонение от параллельности линии пересечения плоскостей, образующих угловой паз, опорной поверхности основания, ", не более | 10 |
| Наименование характеристики | Значение |
| Условия по эксплуатации: | |
| - температура окружающего воздуха, °С | от -10 до +40 |
| - верхний предел относительной влажности, % | 80 |
| Длина основания квадранта, мм, не более | 140 |
| Габаритные размеры квадранта, мм, не более | |
| - длина | 165 |
| - ширина | 120 |
| - высота | 165 |
| Масса, кг, не более | |
| - квадранта | 3,4 |
| - комплекта с укладкой | 6 |
| Электропитание: | |
| - литиевые элементы питания (4 шт.) типоразмера АА, с напряжением, В | 1,5 |
| - стабилизированное постоянное напряжение, В | 6 |
| - максимально допустимый ток нагрузки, А, не менее | 0,2 |
| Ток потребления, мА, не более | 100 |
| Наработка на отказ, ч | 1000 |
| Средний срок службы, лет | 10 |
наносится на наклейку, которая крепится на лицевой стороне кожуха квадранта и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность поставки
| Наименование | Обозначение | Кол. |
| 1 | 2 | 3 |
| Квадрант цифровой КО-10Ц | АТТТЕ3 817 003 | 1 шт. |
| Футляр | АТТТЕ6 875 093 | 1 шт. |
| Принадлежности | ||
| Стабилизированный выпрямитель Mascot type 2725608500 100-250 V, 50-60 Hz, 6VDC max 1 A | — | 1 шт. |
| Эксплуатационная документация | ||
| Квадрант цифровой КО-ЮЦ. Руководство по эксплуатации | АТТТЕ3 817 003 РЭ | 1 шт. |
| Квадранты цифровые КО-10Ц. Методика поверки | АЩЕ 3.817.003 МП | 1 шт. |
осуществляется по документу АЩЕ 3.817.003 МП «Квадранты цифровые КО-10Ц. Методика поверки», утвержденному Западно-Сибирским филиалом ФГУП «ВНИИФТРИ» 26.03.2020 г. Основные средства поверки:
- Линейка поверочная ЛД-1-200 по ГОСТ 8026-92 (Рег. № 76862-19);
- Пластина плоская стеклянная ПИ-60 (рег. № 35269-07);
- Плита поверочная 2-1-1600*1000 по ГОСТ 10905-86 (Рег. № 70349-18);
- Брусковый уровень 200-0,02 по ГОСТ 9392-89 (Рег.№ 33071-12);
- Плоскопараллельные концевые меры длины КТ 2 по ГОСТ 9038-90 (Рег. № 62321-15);
- Образцы шероховатости поверхности (сравнения) по ГОСТ 9378-93 с параметром шероховатости Яа < 0,63 мкм (Рег. № 68235-17);
Автоколлиматор 3 разряда по государственной поверочной схеме для средств измерения плоского угла, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от «26» ноября 2018 г. №2482;
- Многогранные призмы (призма 8-гранная) 3 разряда по государственной поверочной схеме для средств измерения плоского угла, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от «26» ноября 2018 г. №2482;
- Угломерная установка (оптическая делительная головка) 3 разряда по государственной поверочной схеме для средств измерения плоского угла, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от «26» ноября 2018 г. №2482.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Свидетельство о поверке.
приведены в эксплуатационном документе.
«Государственная поверочная схема для средств измерения плоского угла», утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «26» ноября 2018 г. №2482
АЩЕ3.817.003 ТУ «Квадрант цифровой КО-10Ц. Технические условия»
