| Номер в госреестре | 58210-14 |
| Наименование СИ | Приборы для измерений показателей качества и учета электрической энергии |
| Обозначение типа СИ | серий PM130 Plus и PM135 |
| Изготовитель | Общество с ограниченной ответственностью «Производственно-логистический центр автоматизированных систем» (ООО «ПЛЦ АС»), г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 15.07.2029 |
| МПИ (интервал между поверками) | 14 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений показателей качества и учета электрической энергии серий PM130 Plus (модификаций PM130P Plus, PM130E Plus, PM130EH Plus) и серий PM135 (модификаций PM135E, PM135EH), (далее - измерители) предназначены для измерения и регистрации основных параметров электрической энергии в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях с номинальной частотой 50 Гц и 60 Гц (специальные версии для частоты 25 и 400 Гц).

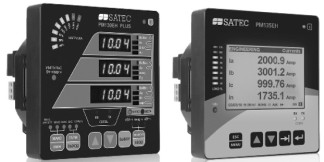

Конструктивно измерители выполнены в ударопрочном пылезащитном корпусе и представляют собой цифровые приборы, внешний вид которых представлен на рисунке 1.
| в ЗАТЕС , | Cl | |
| * ,в | ЖЖ==I:WI М ......j | |
| ™ " | ia 2000.9 *j„p | |
| ш 4 | № 3001.2 дп,Р | |
| ш ■■ | ic 999.76 | |
| [Jag | In 1735.1 Amp | 1 |
| urii | DQffiWQ «Ж*НОШ 1ДИ » ЗЙ 0 | |
F1 ПС
J J
Измерители подключаются к сети через трансформаторы тока, подключение цепей напряжения может быть как прямым, так и через трансформаторы.
Принцип действия измерителей основан на одновременном измерении мгновенных значений токов и напряжений в каждой из фаз сети. Измерения производятся с помощью быстрого аналого-цифрового преобразователя и производятся с частотой, в 32 или 64 раза превосходящей сетевую частоту. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются различные параметры электроэнергии. Запись выбранных для регистрации параметров производится во внутреннюю память прибора, информация из которой может быть выведена через цифровой интерфейс для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут производиться дистанционно, через цифровой интерфейс, а также с помощью кнопок управления. Измерители имеют порты коммуникации RS-485, протоколы ASdI, Modbus и DNP3.0, МЭК60870-5-101. Возможна установка дополнительного коммутационного порта Ethernet; протоколы Modbus TCP и DNP3 TCP, МЭК60870-5-101.
Измерители серии PM130 Plus (модификации PM130P Plus, PM130E Plus, PM130EH Plus) оснащены 3-х оконным светодиодным индикатором (дисплеем). Измерители серии PM135 (модификации PM135E, PM135EH) имеют жидкокристаллический дисплей.
Визуальное различие двух вариантов дисплея показано на рисунке 1. Измерительные возможности различных модификаций обеих серий представлены в таблице 1.
Таблица 1 - Измерительные возможности различных модификаций
| Параметр | PM130P | PM130E Plus, | PM130EH Plus, |
| Plus | PM135E | PM135EH | |
| Ток | + | + | + |
| Напряжение | + | + | + |
| Частота | + | + | + |
| Коэф. мощности | + | + | + |
| Активная мощность | + | + | + |
| Реактивная мощность | + | + | + |
| Полная мощность | + | + | + |
| Активная энергия | + | + | |
| Реактивная энергия | + | + | |
| Полная энергия | + | + | |
| Несимметрия токов и напряжений | + | + | + |
| Коэф. искажения синусоидальности | + | ||
| тока и напряжения | |||
| Коэф. гармонических составляющих | + | ||
| тока и напряжения до (40-й гармоники) |
Все модификации могут быть оснащены одним из дополнительных модулей:
1. Модуль порта Ethernet (протоколы Modbus/TCP, DNP3/TCP, МЭК 60870-5-104).
2. Модуль порта RS-232/422/485 (протоколы Modbus RTU, МЭК 61870-5-101, DNP3, ASCII).
3. Модуль аналоговых выходов: 4 оптически изолированных аналоговых выхода с внутренним источником питания.
4. Модуль 4 дискретных входов и 2 релейных выходов.
5. Модуль 12 дискретных входов, 4 релейных выходов и порта связи Ethernet или RS-232/422/485
6. Модуль многотарифного учета электроэнергии с 4 дискретными входами и батареей, обеспечивающей автономное питание часов при перерывах в электропитании.
Схема пломбирования измерителя от несанкционированного доступа приведена на рисунке 2.
Измерители выпускаются под торговой маркой фирмы SATEC, Израиль.
Рисунок 2 - Место пломбирования от несанкционированного доступа (показано стрелкой)
Программное обеспечение измерителей записано в память микропроцессора и с помощью пароля защищено от несанкционированного вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения измерителей представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное программное обеспечение | PM130 | У11.23.ХХ | - | Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «С».
Основные метрологические и технические характеристики измерителей приведены в таблицах 3 и 4.
Таблица 3 - Основные метрологические характеристики
| Величины | Диапазон измерений | Пределы допускаемой основной относительной погрешности измерений |
| Напряжение фазное, В Номинальное значение задается при параметрировании и может принимать следующие значения: - при прямом включении без трансформатора: 3*220/380; 3*230/400; 3*400/690; - при включении через трансформатор напряжения: 3*57,7/100; 3*63,5/110; 3*69,2/120; 3*57,7; 3*63,5; 3*69,2 | От 10 % до 120 % номинального напряжения | ± 0,2 % * |
| Номинальное значение силы тока 1 А или 5 А в зависимости от исполнения | от 1 % до 200 % номинальной силы тока (для исполнения с номинальным значением 5 А) | ± 0,2 % ** |
| от 5 % до 200 % номинальной силы тока (для исполнения с номинальным значением 1 А) | ± 0,2 % ** |
| Частота, Гц номинальное значение 50 Гц номинальное значение 60 Гц номинальное значение 25 Гц номинальное значение 400 Гц | От 40 до 65 От 45 до 70 От 15 до 40 От 320 до 480 | ± 0,02 % ± 0,04 % ± 0,04 % ± 0,04 % |
| Коэффициент мощности при значении силы тока не менее 2 % от номинальной, cos ф > 0,5 | ± 0,2 % | |
| Коэффициент искажения синусоидальности тока и напряжения относительно основной гармоники, % (только PM130EH Plus, PM135EH) | При значениях коэффициента > 1 %; при значениях силы тока и напряжения от 10 % до 200 % от номинальных | ± 1,5 % |
| Коэффициент искажения синусоидальности тока относительно номинальной силы тока, % (только PM130EH Plus, PM135EH) | ± 2 % | |
| Активная мощность, Вт | При напряжении от 80 % до 120 % номинального значения, при силе тока от 2 % до 200 % номинального значения, cos ф > 0,5 | ± 0,5 % |
| Активная энергия, Втч; потребление/генерация | Класс точности 0,5S по ГОСТ 31819.22-2012 | ± 0,5 % |
| Реактивная мощность, вар | При напряжении от 80 % до 120 % номинального значения, при силе тока от 2 % до 200 % номинального значения | ± 0,5 % |
| Реактивная энергия, варч; потребление/генерация | ± 0,5 % | |
| Полная мощность, В-А | ± 0,5 % | |
| Полная энергия, ВАч; потребление/генерация | ± 0,5 % | |
| Пределы допускаемой основной абсолютной погрешности хода внутренних часов измерителя, при 23°С, с/сут (требуется использование дополнительного модуля многотарифного учета электроэнергии) | ± 0,45 (Имеется возможность синхронизации от внешнего источника точного времени) | |
| Пределы допускаемой дополнительной температурной погрешности хода внутренних часов измерителя, (с/сут)/°С (требуется использование дополнительного модуля многотарифного учета электроэнергии) | ± 0,1 | |
| * Погрешность относительно номинального значения напряжения ** Погрешность относительно номинального значения силы тока Погрешности измерений указаны для диапазона температуры от + 20 до + 26 °С. Дополнительная температурная погрешность для диапазонов температур от минус 25 до 20 °С и от 26 до 60 °С составляет: | ||
для измерений тока и напряжения ± 0,005 % / °С;
для измерений мощности и электроэнергии ± 0,01 % / °С.
Пределы дополнительной погрешности, вызванной влияющими величинами, соответствуют нормативам ГОСТ 31819.22-2012, пункт 8.2._
Таблица 4 - Технические характеристики
| Потребляемая мощность по цепям напряжения (на фазу), не более, В-А | 0,4 |
| Потребляемая мощность по цепям тока (на фазу), не более, В А: при номинальном токе 5 А при номинальном токе 1 А | 0,1 0,02 |
| Потребляемая мощность от источника питания, не более, В-А | 5 |
| Сила стартового тока | 0,001 1ном |
| Скорость обмена информацией по цифровым интерфейсам: RS-485, RS-232/422/485, кбит/с GPRS-модем, кбит/с PROFIBUS, Мбит/с Ethernet, Мбит/с | до 115,2 до 115,2 до 12 до 10/100 |
| Пределы допускаемой основной абсолютной погрешности хода внутренних часов измерителя, при 23 °С, с/сут (при использовании дополнительного модуля многотарифного учета электроэнергии) | ± 0,45 Имеется возможность синхронизации от внешнего источника точного времени |
| Пределы допускаемой дополнительной температурной погрешности хода внутренних часов счетчика, (с/сут)/ °С (при использовании дополнительного модуля многотарифного учета электроэнергии) | ± 0,1 |
| Встроенные часы, срок службы батареи, при 23 °С (при использовании дополнительного модуля многотарифного учета электроэнергии) | 5 лет |
| Срок хранения данных профиля нагрузки активной и реактивной энергии в «прямом» и «обратном» направлениях при времени интегрирования 30 мин, не менее | 180 дней |
| Срок хранения данных в памяти при отсутствии питания, не менее | не ограничен |
| Рабочий диапазон температур, °С Температура хранения, °С Влажность, % | от минус 40 до 70 от минус 60 до 85 до 95 без конденсата |
| Масса, кг, не более | 0,7 |
| Г абариты (длина х ширина х высота), мм, не более | 114 х 114 х 109 |
| Средняя наработка на отказ, ч | 160000 |
| Срок службы, лет, не менее | 30 |
Знак утверждения типа наносится в виде наклейки на переднюю поверхность корпуса измерителя, а также типографским методом на титульные листы эксплуатационной документации.
В комплект поставки входят: измеритель
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1экз.
- 1 шт.
руководство по эксплуатации (на CD-диске)
CD-диск с программным обеспечением паспорт
протокол заводских испытаний методика поверки (на CD-диске)
дополнительные модули (опционально, тип указывается в заказе)
Поверка осуществляется в соответствии с документом МП 58210-14 «Приборы для измерений показателей качества и учета электрической энергии серий PM130 Plus и PM135. Методика поверки», утверждённым ФГУП «ВНИИМС» 10.07.2014 г.
Основное оборудование, необходимое для поверки:
установка многофункциональная измерительная CMC 256 plus или калибратор электрической мощности Fluke 6100A или иной, аналогичный с параметрами: переменное напряжение до 600 В, переменный ток до 20 А; частота 50 Гц, фазовый сдвиг между током и напряжением - 0 ^ 360о Погрешность по напряжению и току не более ± 0,03 %, погрешность установки угла фазового сдвига не более 0,05о, погрешность установки частоты - не хуже 0,003 Гц.
Приборы для измерений показателей качества и учета электрической энергии серий PM130 Plus и PM135. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к приборам для измерений показателей качества и учета электрической энергии серий PM130 Plus и PM135
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 "Приборы и измерительные преобразователи цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний”;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ТУ 4220-002-09789851-2012 (Приборы для измерений показателей качества и учета электрической энергии серий PM130 Plus и PM135).
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 13202 |
| Поверителей | 17 |
| Актуальность данных | 19.11.2024 |
