| Номер в госреестре | 58212-14 |
| Наименование СИ | Разветвители опорной частоты |
| Обозначение типа СИ | CH-4730 |
| Изготовитель | ЗАО "КБ навигационных систем" (НАВИС), г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 20.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Разветвители опорной частоты CH-4730 (далее - РОЧ) предназначены для разветвления сигнала опорной частоты, необходимого для функционирования приемной навигационной аппаратуры и вспомогательного оборудования, а также для ручного подключения резервного источника сигнала опорной частоты при пропадании основного.
Конструктивно РОЧ выполнен в виде моноблока для монтажа в 19” стойку. На лицевой панели РОЧ имеются светодиоды индикации состояния РОЧ, а также разъемы выходных сигналов. На задней панели имеются следующие интерфейсы: разъемы входных сигналов 5 (10) МГц; разъемы выходных сигналов 5 (10) МГц (при нагрузке 50 Ом); разъем для подключения питания от сети переменного тока 220 В.
Принцип работы РОЧ заключается в следующем. Сигнал опорной частоты 5 или 10 МГц с входа РОЧ поступает на входной буферный усилитель. При наличии сигнала на входе загорается соответствующий светодиод. Выбор использования входного сигнала осуществляется соответствующей кнопкой на передней панели. Кнопками на передней панели выбирается необходимый выход. Подключение и отключение выхода осуществляется однократным нажатием на соответствующую кнопку. При этом происходит переключение коммутирующей матрицы и выход подключается через буферный усилитель.

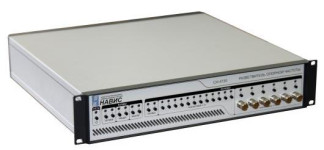

Внешний вид РОЧ и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки от несанкционированного доступа (дополнительно за правой и левой боковыми панелями ставятся пломбы)
Метрологические и технические характеристики РОЧ приведены в таблице 1. Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Номинальные значения частоты входных сигналов, Гц | 5 • 106; 1-107 |
| Номинальные значения частоты выходных сигналов, Гц | 5 • 106; Г107 |
| Количество входов, шт. | 2 |
| Среднеквадратическое значение напряжения входных сигналов, В | от 0,7 до 1,5 |
| Количество выходов, шт. | 18 |
| Среднее квадратическое значение напряжения выходных сигналов 5, 10 МГц на нагрузке 50 Ом, В | (1,0 ± 0,2) |
| Сдвиг фаз между сигналами на двух любых выходах, пс, не более | 400 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | от 187 до 253 |
| Напряжение постоянного тока резервного питания, В | от 25 до 27 |
| Потребляемая мощность, ВА, не более | 50 |
| Габаритные размеры, мм, не более (длина х ширина х высота) | 460 х 485 х 90 |
| Масса, кг, не более | 8,0 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 35°С, %, не более | от 5 до 40 80 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель РОЧ в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы РОЧ.
В комплект поставки входят:
- РОЧ - 1 шт;
- Кабель питания - 1 шт;
- Комплект эксплуатационной документации. - 1 шт;
- Методика поверки - 1 шт.
осуществляется по документу СН-4730-МП «Инструкция. Разветвители опорной частоты CH-4730. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 06 декабря 2013 г.
Основные средства поверки:
- вольтметр переменного тока В3-63 (рег. № 10908-87): диапазон измерений напряжения от 10 мкВ до 10 В, предел допускаемой относительной погрешности измерения напряжения ± (0,1-0,5) %;
- частотомер универсальный CNT-90 (рег. № 41567-09): диапазон измеряемых частот от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора ± 5-10-6;
- осциллограф цифровой запоминающий LeCroy SDA 820-Zi (рег № 40230-08): полоса пропускания 20ГГц; диапазон измерений напряжения ± 5 В, предел допускаемой относительной погрешности измерения напряжения ± 1,5 %; пределы допускаемой абсолютной погрешности измерения временных интервалов ± 1,5 пс;
- стандарт частоты и времени рубидиевый FS725 (рег № 31222-06): номинальное значение частоты выходных сигналов 1 Гц, 5 МГц,10 МГц; пределы допускаемой относительной погрешности по частоте 5,0 10-11;
- нагрузочные сопротивления (50 ± 0,3) Ом.
ТДЦК.468526.007 РЭ «Разветвители опорной частоты СН-4730 Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к разветвителям опорной частоты CH-4730
ГОСТ 8.129-2013. «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
