Государственный реестр средств измерений

Трансформаторы тока ELK-CN14, 58214-14

58214-14
Трансформаторы тока ELK-CN14 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в качестве комплектующего изделия для КРУЭ в электросетях 220 кВ.
Документы
Карточка СИ
Номер в госреестре 58214-14
Наименование СИ Трансформаторы тока
Обозначение типа СИ ELK-CN14
Изготовитель "ABB s.r.o.", Чехия
Год регистрации 2014
Срок свидетельства 03.07.2024
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока ELK-CN14 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в качестве комплектующего изделия для КРУЭ в электросетях 220 кВ.

Описание

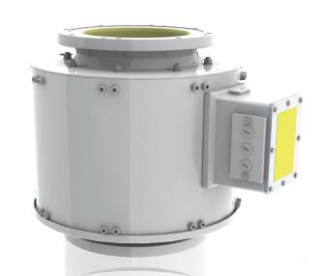

Трансформаторы тока ELK-CN14 сконструированы специально для установки в КРУЭ и не являются обособленным конструктивным узлом. Токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки расположены на ферромагнитных кольцевидных

сердечниках, смонтированных на цилиндрических основаниях. Трансформатор тока может иметь от одной до восьми обмоток - измерительных и/или защитных. Их количество, размеры и расположение могут варьироваться в зависимости от конкретных требований. Выводы вторичных обмоток присоединены к контактам, смонтированным в клеммной колодке, которая помещена в металлический заземленный корпус. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа к клеммам. Высоковольтная изоляция внутри трансформатора тока обеспечивается за счет заполнения элегазом. Рабочее давление контролируется датчиком плотности элегаза. Для обеспечения взрывобезопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной. Изготавливаются модификации трансформаторов ELK-CN14-560 и ELK-CN14-840 которые различаются габаритами и весовыми характеристиками (см. таблицу ниже).

Технические характеристики

Характеристики

ELK-CN14-560

ELK-CN14-840

Наибольшее рабочее напряжение, кВ

300

Номинальные первичные токи, А

100 - 4000

Номинальные вторичные токи, А

1 или 5

Для измерительных обмоток:

-    класс точности/ коэффициент безопасности

-    номинальные нагрузки, В-А

0,1; 0,2s; 0,5s;0,2; 0,5;1,0;3,0 /(5-15) 1-200

Для защитных обмоток:

-    класс точности/предельная кратность

-    номинальные нагрузки, В-А

5P; 10P/ (5-40) 1-200

Номинальная частота, Гц

50

Масса не более, кг

700

900

Габаритные размеры (0 х высота х ширина), мм

0 552 х 533 х 704

0 552 х 813 х 704

Климатическое исполнение - У3 по ГОСТ 15150-69 в диапазоне -30 до +40 °С.

Знак утверждения типа

Знак утверждения типа наносится на на паспорт типографским способом.

Комплектность

Трансформатор тока - 1 шт.

Руководство по эксплуатации - 1 экз (на партию).

Паспорт - 1 экз.

Протокол приемо-сдаточных испытаний - 1 экз.

Поверка

Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки:

-    Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 5 до 5000 А, относительная погрешность ± 0,05 %),

-    Прибор сравнения КНТ-03, токовая погрешность ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы тока ELK-CN14» фирмы “ABB s.r.o.”, Чешская Республика.

Нормативные документы, устанавливающие требования к трансформаторам тока ELK-CN14:

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
