| Номер в госреестре | 58216-14 |
| Наименование СИ | Блоки прямых измерений |
| Обозначение типа СИ | БПИ |
| Изготовитель | ЗАО "РИССА-ТелеСистемы", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 20.08.2019 |
| МПИ (интервал между поверками) | 7 лет |
| Описание типа | скачать |
Блоки прямых измерений БПИ предназначены для измерения, обработки и регистрации параметров электрической сети на энергообъектах.
Блоки прямых измерений БПИ предназначены для работы в составе информационно-управляющего телемеханического комплекса «Распределённые ТелеСистемы» (ИУТК «РТС»), который используется для построения многоуровневых иерархических автоматизированных систем управления технологическими процессами (АСУ ТП) в энергетике, угле- нефте- и газодобывающей промышленности, железнодорожном транспорте, связи, коммунальном хозяйстве, охране, наблюдении и других отраслях промышленности и непромышленной сфере.
Блок БПИ предназначен для подключения к одному трехфазному присоединению, измерения мгновенных значений токов и напряжений трехфазной сети переменного тока одновременно по трем фазам через разделительные измерительные трансформаторы и вычисления необходимых параметров. Блок имеет в своем составе 16-разрядный измерительный АЦП.
Блок БПИ обеспечивает измерение и вычисление следующих параметров:
- действующее значение напряжения по каждой фазе UA, Ub, Uc;
- действующее значение силы тока по каждой фазе IA, IB, Ic;
- активную мощность по каждой фазе PA, PB, PC и суммарную по трем фазам;
- реактивную мощность по каждой фазе QA, QB, QC и суммарную по трем фазам;
- частоту первой гармоники F;
- суммарный коэффициент гармонических составляющих (Total Harmonic Distortion - THD);
- полную мощность по каждой фазе SA, SB, SC и суммарную по трем фазам;
- линейные напряжения UA-B, UB-C, Uc-a;
- напряжение нулевой U0 , прямой U1 , обратной U2 последовательности;
- ток нулевой I0 , прямой I1 , обратной I2 последовательности;
- потребленную энергию (до 8 тарифных зон).
Блок БПИ обеспечивает:
- архивирование информации в ППЗУ (на карте SD);
- спорадическую передачу информации при выходе параметров за апертуру;
- запись осциллограмм токов и напряжений по каждой фазе в ППЗУ (на карте SD) при выходе параметров за заданные границы по любому из измеряемых параметров или по команде.
Технические и метрологические характеристики каналов измерения напряжения и тока для телеизмерения (ТИ) и регистрации аварийной информации (РАИ) представлены в таблицах
3, 4. Метрологические характеристики каналов измерения мощности представлены в Таблице 5. Метрологические характеристики измерения симметричных составляющих напряжения и тока для каналов типа ТИ и РАИ представлены в таблице 6.
| к • - % «К1 Л л#? 1 * <2 г | ||

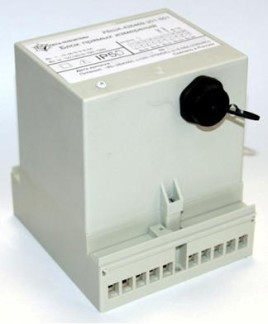

| Рисунок 1 - Внешний вид блока прямых измерений БПИ РБША.426469.301-501/ХУХУХУХ с контактным способом подключения входов напряжения и тока | Рисунок 2 - Внешний вид блока прямых измерений БПИ РБША.426462.308-02-501/Х/Х/Х/Х с контактным способом подключения входов напряжения и бесконтактным способом подключения входов тока | |
Блок выпускается в двух вариантах конструктивного исполнения в зависимости от способа подключения к трехфазному присоединению:
1. входы напряжения и тока контактные:
- подводящие провода подключаются путем их закрепления в зажимных колодках;
- измеряемые цепи подключаются к блоку отдельными парами проводов.
2. входы напряжения контактные, входы тока бесконтактные:
- подводящие провода измерения напряжения подключаются путем их закрепления в зажимных колодках;
- измеряемые цепи напряжения подключаются к блоку отдельными парами проводов; -подводящие провода измерения тока бесконтактно продеваются в петли трансформаторов.
Блок выпускается в четырех модификациях в каждом из двух основных вариантов конструктивного решения БПИ в зависимости от диапазона входных сигналов переменного тока и напряжения.
Таблица 1 - Расшифровка условного обозначения БПИ БПИ РБША 42646Х. ХХХ-501/ Х/ Х/ Х/ Х
| 9. | Установка на панель, контактный способ подключения к 301-501 трехфазному присоединению (входы напряжения и тока контактные) |
| 2. | Установка на DIN-рейку, бесконтактный способ подключе-308-02-501 ния к трехфазному присоединению (входы напряжения контактные, входы тока бесконтактные) |
| 1 | Входной ток 0.. | .1 А |
| 5 | Входной ток 0. | .5 А |
| 100 Входное напряжение 0.100 В | ||
| 250 Входное напряжение 0.250 В | ||
Х Напряжение питания
Ethernet Интерфейс передачи данных RS-485 Интерфейс передачи данных
RS-422 Интерфейс передачи данных
БПИ РБША 426462.308-02-501/1/100/9/RS-485 - БПИ с бесконтактным способом подключения подводящих проводов измерения тока, установка на DIN-рейку, входной ток 0.. .1 А, входное напряжение 0.100 В, напряжение питания 9 В, интерфейс передачи данных - RS-485.
Программное обеспечение предназначено для обработки, передачи, хранения, предоставления измерительной информации. Для защиты от преднамеренных и непреднамеренных изменений блока данных, включающего в себя параметры конфигурации и архивы, предусмотрено разграничение доступа к функциям конфигурирования и к данным встроенного ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Оценка влияния ПО на метрологические характеристики СИ - влияния нет.
Таблица 2 - Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора |
| микропро грамма | Block CM.hex | 2 | 44cacbbf8d81bf318721323d59656 599 | MD5 |
Таблица 3 - Метрологические характеристики для каналов телеизмерения (ТИ) и каналов регистрации аварийной информации (РАИ)
| Параметр | Типы кана лов | Диапазон измерений | Номинальные значения | Пределы допускаемой основной погрешности приведённой к номинальному значению | Температурный коэфф. |
| Фазные напряжения, В | ТИ | от 0 до 1,3 ин | 100 В | ±0,2 % | ±0,1 %/10 °С |
| РАИ | от 0 до 3 ин | 250 В | ±1 % | ||
| Междуфазные напря | ТИ | от 0 до 1,3 ин | 100 В | ±0,3 % | ±0,1 %/10 °С |
| жения, В | РАИ | от 0 до 3 ин | 250 В | ±1 % | |
| Ток фазный, А | ТИ | от 0 до 1,3/н | 1 А | ±0,2 % | ±0,1 %/10 °С |
| РАИ | от 0 до 40/н | 5 А | ±1 % | ||
| Напряжение нулевой U0, прямой U1, | ТИ | от 0 до 1,3 ин | 100 В | ±0,3 % | ±0,1 %/10 °С |
| обратной U2 последовательности, В | РАИ | от 0 до 3 ин | 250 В | ±1 % | |
| Ток нулевой Io, прямой I1, обратной I2 последовательности,А | ТИ | от 0 до 1,3/н | 1 А | ±0,3 % | ±0,1 %/10 °С |
| РАИ | от 0 до 40/н | 5 А | ±1 % | ||
| Частота, Гц | ТИ, РАИ | от 42 до 63 Гц | 50 Гц | ±0,01 Гц (абс.) | ±0,02 Гц/10 °С |
| Суммарный коэффициент гармонических составляющих (THD) | ТИ, РАИ | от 0 до 42 % | - | ±1,5 % (абс.) | - |
Таблица 4 - Метрологические характеристики каналов измерения мощности и электроэнергии_
| Параметры активной мощности, электроэнергии | Параметры реактивной мощности, электроэнергии | ||||
| Диапазон | cos ф, (L/C) | 5, в % | Диапазон | sin ф, (L/C) | 5, в % |
| 0,001 1н | 1 | ± 20 | 0,001 Ih | 1 | ± 20 |
| 0,01 Ih < I < 0,05 1н | 1 | ± 0,4 | 0,02 Ih < I < 0,05Ih | 1 | ± 0,7 |
| 0,05 Ih < I < 1,3 Ih | 1 | ± 0,2 | 0,05 Ih < I < 1,3 Ih | 1 | ± 0,5 |
| 0,02 Ih < I < 0,1 Ih | ±0,5L...±1...±0,5C | ± 0,5 | 0,05 Ih < I < 0,1 Ih | ±0,5L...±1...±0,5C | ± 0,5 |
| 0,1 Ih < I < 1,3 Ih | ±0,5L...±1...±0,5C | ± 0,3 | 0,1 Ih < I < 1,3 Ih | ±0,5L...±1...±0,5C | ± 0,5 |
| 0,1 Ih < I < 1,3 Ih | ±0,25L...±1...±0,25C | ± 0,5 | 0,05 Ih < I < 1,3 Ih | ±0,25L...±1...±0,25C | ± 0,7 |
| Пределы допускаемой дополнительной температурной погрешности ±0,2 % на каждые 10 °С. | |||||
Примечания:
1. 5 - Пределы допускаемой основной относительной погрешности. В таблице указаны погрешности измерений мощности и электроэнергии в диапазоне напряжений (0,2 - 1,3) UHOM.
2. L - индуктивная нагрузка; C - емкостная нагрузка.
Условия эксплуатации:
- температура окружающего воздуха в нормальных условиях, °С от 20 до 25;
- допустимая температура в рабочих условиях, °С от минус 40 до плюс 70;
- относительная влажность окружающего воздуха, % от 30 до 80;
- атмосферное давление, кПа от 84 до 106,7;
Питание:
- БПИ РБША.426462.308-02-501/Х/Х/Х/Х - от однофазной сети переменного тока с напряжением в диапазоне 100.. .240 В, частота 50.. .60 Гц (возможно другое напряжение питания, обеспечивается по требованию Заказчика);
- БПИ РБША.426469.301-501/Х/Х/Х/Х от сети постоянного тока с напряжением в диапазоне 9.36 В.
Потребляемая мощность, не более, Вт 10;
Габаритные размеры ^хБхН),не более, мм - 320х320х320;
Масса, кг - не более 1,2;
Наработка на отказ, ч - не менее 170000;
Срок службы не менее 20 лет.
Знак утверждения типа наносят на переднюю панель прибора самоклеющейся этикеткой, на титульные листы эксплуатационных документов - печатным способом.
Таблица 5 - Комплектность поставки
| № | Наименование | Обозначение | Количество, шт. |
| 1 | Блок прямых измерений | РБША. 42646Х.30Х | 1 |
| 2 | Паспорт | РБША.424357.001 ПС | 1 |
| 3 | Методика поверки | - | 1 |
осуществляется по документу МП 58216-14 «Блоки прямых измерений БПИ. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 января 2014 г.
Перечень основного оборудования для поверки:
1. Трехфазный источник тока и напряжения Энергоформа 3.3. Прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ. Среднеквадратическое значение напряжения переменного тока, относительная погрешность ±[0,01+0,002(1,2Uh/U-1)] % (Цы > 2 В); среднеквадратическое значение силы переменного тока относительная погрешность ±[0,01+0,002(1,2Ih/I - 1)] %; активная электрическая мощность, относительная погрешность ±[0,015+0,004(1,44Ph/P - 1)] % (Цы > 2 В, 0,2 < |cos ф| < 0,9); реактивная электрическая мощность относительная погрешность ±[0,05+0,01(1,44Qh/Q - 1) % (0,2 < |sin ф| < 0,9); частота переменного тока, абсолютная погрешность ±0,001 Гц; суммарный коэффициент гармонических составляющих напряжения, относительная погрешность ±0,3 % (THDu> 1.0).
Метод измерений приведен в документе «Блок прямых измерений БПИ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к блокам прямых измерений БПИ
„„„„ о аап о/i Государственная система обеспечения единства измерений. Нормируе-
1ОС1 8.009-84
мые метрологические характеристики средств измерений. РБША.426462.000ТУ Блок прямых измерений БПИ. Технические условия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
