| Номер в госреестре | 58222-14 |
| Наименование СИ | Установки оперативного контроля герметичности |
| Обозначение типа СИ | ОТВС РБМК |
| Изготовитель | ЗАО НПО "КВАНТ", г.Обнинск |
| Год регистрации | 2014 |
| Срок свидетельства | 20.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установки оперативного контроля герметичности топлива отработавших тепловыделяющих сборок (ОТВС) РБМК (далее - установки) предназначены для измерений удельной активности воды в пеналах с ОТВС.
Функционально установки состоят из двух каналов регистрации гамма-излучения спектрометрических. Установки обеспечивают определение герметичности ОТВС РБМК путем измерений удельной активности воды одновременно в двух пеналах с ОТВС.
Установка включает в себя:
- блок детектирования гамма-излучения спектрометрический, который выполнен на базе устройства детектирования сцинтилляционного УДС-Г или аналога и представляет собой законченный сцинтилляционный спектрометр;
- модуль электронный;
- вспомогательное устройство ВУ-1 для определения фона гамма-излучения;
- вспомогательное устройство ВУ-2 для градуировки каналов регистрации гамма-излучения спектрометрических;
- вспомогательное устройство ВУ-3 для проверки и поверки установки;
- комплект монтажных частей и комплект ЗИП.
Блок детектирования гамма-излучения спектрометрический в совокупности с модулем электронным образует канал регистрации гамма-излучения спектрометрический.
Модуль электронный состоит из блока вторичной аппаратуры (БВА) и блока приема и обротки данных (БУ). В состав БВА входит набор электронных блоков, помещаемых в крейты металлического шкафа.
Механическая часть установки состоит из блока установки детекторов и подставки под блок установки детекторов.
Блок установки детекторов включает в себя опору и свинцовый коллиматор блока детектирования гамма-излучения спектрометрического.
Принцип действия установок заключается в следующем: основным радиоизотопом, определяющим активность воды в пенале с ОТВС после длительного хранения в бассейне
137
выдержки хранилища отработавшего ядерного топлива (БВ ХОЯТ), является Cs, при распаде которого испускаются гамма-кванты с энергией 662 кэВ. Удельная активность воды в пенале с ОТВС определяется на основе спектров гамма-излучения от участка в верхней части пенала, выделенного коллиматором. Скорость набора импульсов в пике полного поглощения, соответствующем гамма-излучению энергии с энергией 662 кэВ,
137
пропорциональна активности воды в пенале с ОТВС по изотопу Cs.
Спектры гамма-излучения измеряют с использованием каналов регистрации гамма-излучения на основе устройств детектирования сцинтилляционных УДС-Г. Устройства детектирования размещены в защитах с коллиматором, что обеспечивает «просмотр» ограниченного участка пенала с ОТВС. Одновременно проводятся измерения спектров гамма-излучения от двух пеналов с ОТВС с использованием двух каналов регистрации гамма-излучения.
Перед проведением измерений, вода в пеналах с ОТВС барботируется путем долива воды до максимального уровня с использованием штатного устройства. После барботажа пеналы с ОТВС транспортируются к месту измерений и фиксируются таким образом, чтобы напротив блоков детектирования гамма-излучения спектрометрических располагалась вода в пеналах.
Внешний вид блока детектирования приведен на рисунке 1. Внешний вид модуля электронного приведен на рисунке 2.
Шкаф для размещения электронных блоков
Замок шкафа, защитная наклейка
Блок управления и обработки данных
Пломба на корпусе персонального компьютера
Блок вторичной аппаратуры
Замок на лицевой панели персонального компьютера

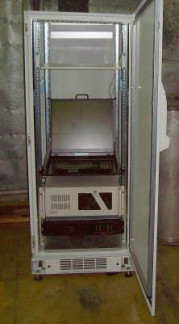

Рисунок 2 - Внешний вид модуля электронного
Программное обеспечение (ПО) «GERM» состоит из следующих функциональных блоков:
- Germ.exe - основного исполняемого модуля;
- SCARMBus.dll - модуля управления блоками детектирования гамма-излучения спектрометрическими;
- done.mdb - базы данных.
ПО выполняет функции управления процессом измерений: задает время отдельного измерения, определяет режим работы, анализирует информацию на предмет ошибок измерений.
ПО выполняет измерения, обработку результатов, архивирование данных. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (иденти-фика-ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО «GERM» | germ.exe | 1.0.0.1 | 83CD737B13E6E923B72F4 F66D39966C56A74C233 | SHA-1 |
| done.mdb | 1.0.0.0 | BE7F91A05214C95AE482 D11172DEF4F5889FB5F2 | SHA-1 | |
| SCARMBus.dll | 1.0.0.2 | C5DCCCE046D2EEB5249 1840084F9D25F1A7EE8C0 | SHA-1 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики установок приведены в таблице 2.
Таблица 2
| Наименование параметра | Значение параметра |
| Диапазон измерений удельной активности воды в пеналах с ОТВС, Ки/л | от 10-6 до 10-1 |
| Пределы допускаемой относительной погрешности измерений удельной активности воды в пеналах с ОТВС при доверительной вероятности 0,95, % | ± 30 |
| Время измерений удельной активности воды в пенале с ОТВС, мин, не более | 10 |
| Диапазон регистрируемых энергий гамма-излучения, МэВ | от 0,05 до 2,5 |
| Относительное энергетическое разрешение для энергии гамма-излучения 662 кэВ, %, не более | 8 |
| Пределы допускаемой относительной погрешности чувствительности для гамма-излучения с энергией 662 кэВ, % | ± 10 |
| Интегральная нелинейность, %, не более | 1 |
| Время установления рабочего режима, мин, не более | 30 |
| Временная нестабильность за 24 часа непрерывной работы, %, не более | 1 |
| Наименование параметра | Значение параметра |
| Нестабильность характеристики преобразования при изменении температуры, %/°C, не более | 0,1 |
| Максимальная входная статистическая загрузка, имп./с, не менее | 150000 |
| Относительное изменение энергетического разрешения для энергии гамма-излучения 662 кэВ при максимальной входной статистической загрузке, %, не более | 15 |
| Относительное смещение положения пика с энергией 662 кэВ при максимальной входной статистической загрузке, %, не более | 1 |
| Число каналов накапливаемого спектра | 1024 |
| Емкость каналов накапливаемого спектра | 4 байта (232 - 1) |
| Напряжение питания от сети переменного тока, В | от 198 до 242 |
| Частота, Гц | от 47 до 53 |
| Потребляемая мощность, В-А, не более | 1000 |
| Габаритные размеры блока детектирования (длина х диаметр), мм, не более | 370 х 66 |
| Габаритные размеры (длина х ширина х высота), мм, не более - блока установки детекторов - модуля электронного | 1540 х 580 х 360 560 х 600 х 1600 |
| Суммарная масса блоков детектирования гамма-излучения спектрометрических и блока установки детекторов, кг, не более - модуля электронного | 300 100 |
| Средняя наработка на отказ, ч, не менее | 3600 |
| Рабочие условия эксплуатации: - рабочая среда - температура окружающего воздуха, °С: для блока детектирования для модуля электронного - относительная влажность воздуха, % - режим работы | воздух от 18 до 50 от 18 до 40 до 80 периодический |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации НПОК.059.00.00.000РЭ типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование | Количество |
| Установка оперативного контроля герметичности ОТВС РБМК в составе: | |
| - блок детектирования гамма-излучения спектрометрический (на базе устройства детектирования сцинтилляционного УДС-Г или аналога) | 2 шт. |
| - модуль электронный в составе: | 1 компл. |
| блок вторичной аппаратуры | 1 компл. |
| блок приема и обработки данных | 1 компл. |
| - комплект монтажных частей в составе: | 1 компл. |
| блок установки детекторов | 1 шт. |
| - вспомогательное устройство ВУ -1 | 2 шт. |
| - вспомогательное устройство ВУ-2 | 2 шт. |
| Наименование | Количество |
| Установка оперативного контроля герметичности ОТВС РБМК в составе: | |
| - вспомогательное устройство ВУ-3 | 2 шт. |
| Паспорт. НПОК.059.00.00.000 ПС | 1 шт. |
| Методика поверки. 651-14-08 МП | 1 шт. |
| Руководство по эксплуатации. НПОК.059.00.00.000 РЭ | 1 шт. |
| Свидетельство о поверке | 1 шт. |
осуществляется по документу 651-14-08 МП «Установки оперативного контроля герметичности ОТВС РБМК. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в мае 2014 г.
Основные средства поверки:
- источник гамма-излучения 137Cs типа ОСГИ с активностью не менее 5-104 Бк, пределы допускаемой относительной погрешности активности ±3 % при доверительной вероятности 0,95 (аттестованные в установленном порядке);
- вспомогательное устройство ВУ-3 для проверки и поверки установки.
«Установка оперативного контроля герметичности ОТВС РБМК. Руководство по эксплуатации. НПОК.059.00.00.000 РЭ».
Нормативные и технические документы, устанавливающие требования к установкам оперативного контроля герметичности ОТВС РБМК
ГОСТ 12.2.007.0-75. ССБТ. Изделия электротехнические. Общие требования безопасности.
ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.
НП 061-05. Правила безопасности при хранении и транспортировании ядерного топлива на объектах использования атомной энергии.
НП 001-97. Общие положения обеспечения безопасности атомных станций (ОПБ-88/97).
НРБ-99/2009. Нормы радиационной безопасности.
ОСПОРБ-99/2010. Основные санитарные правила обеспечения радиационной безопасности.
ПТЭ. Правила технической эксплуатации электроустановок потребителей.
ПТБ. Правила техники безопасности при эксплуатации электроустановок потребителей.
Установка оперативного контроля герметичности ОТВС РБМК. Технические условия. НПОК.059.00.00.000ТУ.
Осуществление деятельности в области использования атомной энергии.
Всего листов 6
