Твердомеры Роквелла N7Р, 58229-14

Назначение

Твердомеры Роквелла К7Р (далее - твердомеры) предназначены для измерений твердости торцов зубчатых колес по шкалам Роквелла.

Описание

Принцип действия твердомеров основан на статическом вдавливании алмазного конусного наконечника с последующим отображением результата измерения на циферблатной индикаторе.

Твердомеры представляют собой переносные средства измерений, состоящие из устройства приложения нагрузки и циферблатного индикатора.

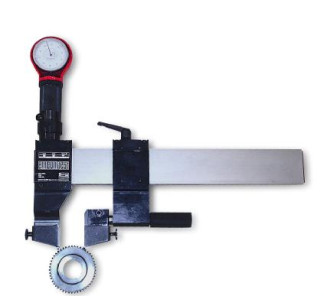

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Технические характеристики

Диапазон измерений твердости по шкалам Роквелла С:

от 20 до 70.

HRC

Пределы допускаемой абсолютной погрешности твердомеров по шкалам Роквелла С:

от 20 до 35 HRC от 35 до 50 HRC от 50 до 70 HRC

Рабочие условия применения:

о/~'

от 10 до 35; 80.

-    температура окружающего воздуха , С........................................

-    относительная влажность окружающего воздуха, не более, %,

Габаритные размеры, мм, не более:

890;

...60;

480.

7,8.

-    длина.............................................

-    ширина..........................................

-    высота...........................................

Масса, кг, не более...........................

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

-    твердомер    1 шт.;

-    дополнительные приспособления    1 комплект;

-    руководство по эксплуатации К7Р - 01 РЭ    1 экз.;.

-    методика поверки К7Р - 01 МП    1 экз.

Поверка

осуществляется в соответствии с документом К7Р - 01 МП «Твердомеры Роквелла К7Р. Методика поверки», утверждённым первым заместителем генерального директора-заместителем по научной работе ФГУП «ВНИИФТРИ» 28.05.2014 г.

Основные средства поверки:

-    эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (25±5) HRC; (45±5) HRC; (65±10) HRC.

Сведения о методах измерений

Твердомеры Роквелла К7Р. Руководство по эксплуатации. К7Р - 01 РЭ.

Нормативные документы, устанавливающие требования к твердомерам Роквелла К7Р

1    ГОСТ 8.064-94 «ГСП Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла»

2    Техническая документация фирмы-изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
