| Номер в госреестре | 58231-14 |
| Наименование СИ | Измерители фликера, колебаний напряжения и гармонических составляющих тока |
| Обозначение типа СИ | ИФГ 20.1М |
| Изготовитель | Обществос ограниченной ответственностью Научно-производственное предприятие «Прорыв» (ООО НПП «Прорыв»), Республика Карелия, г. Петрозаводск |
| Год регистрации | 2014 |
| Срок свидетельства | 03.06.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1 М (далее - измерители) предназначены для измерений количественных характеристик фликера и эмиссии гармонических составляющих тока.
Принцип действия измерителей основан на преобразовании входных сигналов напряжения и тока в двоичный код с помощью аналого-цифрового преобразователя, с последующим вычислением значений измеряемых величин.
Измерители представляют собой многофункциональные приборы с программным обеспечением, работающие в трех режимах: «Гармоники тока», «Фликерметр» и «Тестовый».
В состав измерителей входят:
- источник питания;
- блок измерения, обработки и управления;
- цифровой генератор тестовых сигналов.
Измерители имеют две модификации (модели): ИФГ 20.1 М-1, ИФГ 20.1 М-3. Модификации различаются между собой конструктивным исполнением источника питания.
В модели ИФГ 20.1 М-1 предусмотрен однофазный источник питания, в модели ИФГ 20.1 М-3 - трехфазный источник питания.
Источник питания (ИП) вырабатывает выходное стабилизированное напряжение переменного тока 220 В частотой 50 Гц и напряжения постоянного тока, необходимые для работы составных частей измерителя. Входящий в состав ИП корректор коэффициента мощности регулирует сдвиг фазы между входным током и напряжением, поддерживая входной cos j на уровне не менее 0,98 при различном характере нагрузки. Выходное сопротивление ИП переключается в зависимости от режима работы измерителя. ИП оснащён устройствами защиты от перегрузки по току, короткого замыкания выхода и перегрева.
Блок измерения, обработки и управления с помощью аналого-цифрового преобразователя (АЦП) делает выборку из входных сигналов и направляет данные в устройство измерения, обработки и управления, где производится расчет, анализ, а также накопление и вывод информации на монитор и принтер. В его состав входят материнская плата, процессор, модуль оперативной памяти, видеоадаптер, накопители на жёстких и гибких магнитных дисках.
Цифровой генератор тестовых сигналов (ГТС) вырабатывает сигналы, используемые при проверке и калибровке измерителя. В ГТС использованы два 12-ти разрядных цифроаналоговых преобразователя (ЦАП) с дифференциальной нелинейностью не более ±0,025 %. Частота дискретизации - 12800 Гц.
Измеритель имеет внешнее программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.
Внешнее ПО (оболочка для управления измерителем, подменяющая графический интерфейс операционной системы), устанавливаемое на персональный компьютер, предусматривает различные экранные формы для отображения в удобном виде значений параметров (текущих и архивных, измеренных и вычисленных) и проведение контроля за текущими параметрами.
Внешнее ПО содержит форму ввода данных (коэффициентов, предназначенных для проведения калибровки измеряемых среднеквадратических значений напряжения и тока), доступ к которой защищен pin -кодом.
Внешнее ПО является метрологически значимым.
Метрологические характеристики нормированы с учетом влияния внешнего ПО.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «ИФГ 20.1» |
| Номер версии (идентификационный номер ПО) | Не ниже 5.21 |
| Цифровой идентификатор ПО | 24c188734ac4df29660d6378ee886fdd |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

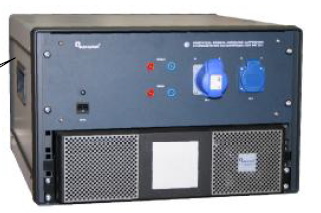

Общий вид измерителей фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М
Метрологические характеристики измерителей приведены в таблицах 2-3
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Источник питания измерителей модификации ИФГ 20.1М-1 | |
| Номинальное испытательное напряжение источника питания, В | 220 |
| Отклонение испытательного напряжения от номинального значения, % | ± 2 |
| Номинальная частота, Г ц | 50 |
| Отклонение частоты от номинального значения, % | ± 0,2 |
| Максимальное значение силы переменного тока, не более, А | 20 |
| В соответствии с | |
| Характеристика | Значение |
| Состав гармонических составляющих выходного напряжения источника питания в режиме «Г армоники тока» - коэффициент гармонической составляющей выходного напряжения 3 порядка, %, не более - коэффициент гармонической составляющей выходного напряжения 5 порядка , %, не более - коэффициент гармонической составляющей выходного напряжения 7 порядка, %, не более - коэффициент гармонической составляющей выходного напряжения 9 порядка, %, не более - коэффициент четных гармонических составляющих выходного напряжения порядка от 2 до 10, %, не более - коэффициент гармонических составляющих выходного напряжения порядка от 11 до 40, %, не более | приложением А ГОСТ 30804.3.2-2013 0,9 0,4 0,3 0,2 0,2 0,1 |
| Коэффициент искажения синусоидальности кривой напряжения в режиме «Фликерметр», не более, % | 3 |
| Полное выходное сопротивление источника питания в режиме «Фликерметр», Ом | 0,47 ± 10 % |
| Источник питания измерителей модификации ИФГ 20.1М-3 | |
| Номинальное испытательное междуфазное/фазное напряжение источника питания, В | 380/220 |
| Отклонение испытательного междуфазного/фазного напряжения от номинального значения, % | ± 2 |
| Номинальная частота, Г ц | 50 |
| Отклонение частоты от номинального значения, % | ± 0,2 |
| Максимальное значение силы переменного тока в каждой фазе, не более, А | 24 |
| Состав гармонических составляющих выходного напряжения источника питания в режиме «Гармоники тока» - коэффициент гармонической составляющей выходного напряжения 3 порядка, %, не более - коэффициент гармонической составляющей выходного напряжения 5 порядка , %, не более - коэффициент гармонической составляющей выходного напряжения 7 порядка, %, не более - коэффициент гармонической составляющей выходного напряжения 9 порядка, %, не более - коэффициент четных гармонических составляющих выходного напряжения порядка от 2 до 10, %, не более - коэффициент гармонических составляющих выходного напряжения порядка от 11 до 40, %, не более | В соответствии с приложением А ГОСТ 30804.3.2-2013 0,9 0,4 0,3 0,2 0,2 0,1 |
| Коэффициент искажения синусоидальности кривой напряжения в режиме «Фликерметр», не более, % | 3 |
| Полное выходное сопротивление источника питания в режиме «Фликерметр», Ом | 0,47 ± 10 % |
| Характеристика | Значение |
| Блок измерения | |
| Диапазон измерения силы переменного тока, А | 0,05-25 |
| Пределы допускаемой абсолютной погрешности измерения среднеквадратического значения (СКЗ) силы переменного тока, А | ± (0,003 • /изм+ 10 мА), где /изм - показания измерителя |
| Диапазон измерения среднеквадратических значений (СКЗ) напряжения переменного тока, В | 3-260 |
| Пределы допускаемой абсолютной погрешности измерения СКЗ напряжения переменного тока, В | ± (0,003- иизм + 10 мВ), где иизм - показания измерителя |
| Диапазон измеряемых n -гармонических составляющих тока | 1..........40 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента n-й (n- от 2 до 40) гармонической составляющей тока Kw, % | ± (0,003-Kin + 0,01), где Kin - измеренный коэффициент n-ой гармонической составляющей выходного тока |
| Интервал наблюдения в режиме «Фликерметр» - кратковременный, мин - длительный, ч | 10 2 |
| Пределы допускаемой относительной погрешности воспроизведения длительностей кратковременного и длительного интервала наблюдения, % | ± 5 |
| Диапазон измерения относительного изменения напряжения d (DU/U) , % | 0-20 |
| Пределы допускаемой относительной погрешности измерения относительного изменения напряжения d, % | ± 8 |
| Пределы допускаемой относительной погрешности измерения кратковременной Pst и длительной дозы фликера Plt , % | ± 5 |
| Пределы допускаемой относительной погрешности измерения мгновенного Pinst значения фликера , % | ±8 |
| Пределы допускаемой относительной погрешности измерения мгновенного Pinst значения фликера на входе «Вход АЦП» измерителя, % | ±8 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента n-й (n- от 2 до 40) гармонической составляющей напряжения KU(n) на входе «Вход АЦП», % | ±0,04 |
| Цифровой генератор тестовых сигналов | |
| Параметры немодулированного сигнала синусоидальной формы, воспроизводимого генератором тестовых сигналов: - номинальное испытательное напряжение, В - отклонение испытательного напряжения от номинального значения, %; - номинальная частота, Г ц; - отклонение частоты от номинального значения, Г ц - значение коэффициента гармоник, не более, % | 3,0 ± 5 50 ±0,025 0,1 |
Обобщенная частотная характеристика
Примечание: пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменения температуры окружающей среды.
В соответствии с таблицей 3
Таблица 3- Обобщенная частотная характеристика измерителей
| Амплитуда относительных изменений напряжения, % | Амплитуда отн изменений нап | осительных ряжения, % | |||
| Форма колебаний | Синусоидальн ая | Прямоугольна я | Форма колебаний | Синусоидальная | Прямоугольна я |
| Частота, Гц | - | - | Частота, Гц | - | - |
| 0,5 | 2,235 | 0,510 | 11,5 | 0,298 | 0,233 |
| 1,0 | 1,397 | 0,468 | 12,0 | 0,314 | 0,245 |
| 1,5 | 1,067 | 0,429 | 13,0 | 0,351 | 0,272 |
| 2,0 | 0,879 | 0,399 | 14,0 | 0,393 | 0,308 |
| 2,5 | 0,747 | 0,371 | 15,0 | 0,438 | 0,341 |
| 3,0 | 0,645 | 0,351 | 16,0 | 0,486 | 0,376 |
| 3,5 | 0,564 | 0,342 | 17,0 | 0,537 | 0,411 |
| 4,0 | 0,497 | 0,331 | 18,0 | 0,590 | 0,446 |
| 4,5 | 0,442 | 0,313 | 19,0 | 0,646 | 0,497 |
| 5,0 | 0,396 | 0,291 | 20,0 | 0,704 | 0,533 |
| 5,5 | 0,357 | 0,269 | 21,0 | 0,764 | 0,585 |
| 6,0 | 0,325 | 0,249 | 21,5 | - | 0,592 |
| 6,5 | 0,300 | 0,231 | 22,0 | 0,828 | 0,612 |
| 7,0 | 0,280 | 0,217 | 23,0 | 0,894 | 0,680 |
| 7,5 | 0,265 | 0,206 | 24,0 | 0,964 | 0,743 |
| 8,0 | 0,256 | 0,200 | 25,0 | 1,037 | 0,764 |
| 8,8 | 0,250 | 0,196 | 25,5 | - | 0,806 |
| 9,5 | 0,254 | 0,199 | 28,0 | - | 0,915 |
| 10,0 | 0,261 | 0,203 | 30,5 | - | 0,847 |
| 10,5 | 0,271 | 0,212 | 33 1/3 | 2,128 | 1,671 |
| 11,0 | 0,283 | 0,222 | |||
Таблица 4 - Технические характеристики измерителей
| Модификация | ИФГ 20.1М-1 | ИФГ 20.1М-3 |
| Электропитание: | ||
| - напряжение, В | 184 ... 242 | 184 ... 242 |
| - частота, Гц | 50 ± 0,5 | 50 ± 0,5 |
| Габаритные размеры измерителя, мм, не более | ||
| - длина | 520 | 800 |
| - ширина | 600 | 600 |
| - высота | 340 | 1600 |
| Масса измерителя, кг, не более | 60 | 150 |
Рабочие условия применения:
Температура окружающего воздуха, °С 10 ... 45
Относительная влажность воздуха при 25 °С, %, не более 80
Атмосферное давление, кПа 84 ... 106,7
наносится на переднюю панель измерителей методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации и паспорта печатным способом.
В комплект измерителей фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М входят составные части, принадлежности и документация, приведенные в таблице 5.
Таблица 5 - Комплектность измерителей фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М
| Наименование | Тип | Количество |
| Измеритель | ИФГ 20.1М | 1 |
| Руководство по эксплуатации | ИФГ.001.004 РЭ | 1 |
| Паспорт | ИФГ.001.004 ПС | 1 |
| Методика поверки | 1 | |
| Монитор | Покупные изделия | 1 |
| Клавиатура | 1 | |
| Мышь | 1 | |
| Принтер | 1 | |
| Розетка для подключения измерителя к питающей сети | 1 | |
| Сетевая вилка для подключения к выходу «20А» | 1 |
осуществляется по документу МП 58231-14 «Измерители фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2014 г.
Основные средства поверки: мультиметр 34401A (г.р. № 16500-97); калибратор электрической мощности Fluke 6100A (г.р. №33864-07); измеритель нелинейных искажений автоматический С6-11 (г.р. №9081-83).
приводятся в руководстве по эксплуатации ИФГ.001.004 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2. ГОСТ 30804.3.2-2013 " Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний".
3. ГОСТ 30804.3.3-2013 «Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний».
4. ГОСТ Р 51317.4.15-2012 «Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования».
5. ГОСТ 30804.3.11-2013 «Совместимость технических средств электромагнитная. Колебания напряжения и фликер, вызываемые техническими средствами с потребляемым током не более 75 А (в одной фазе), подключаемыми к низковольтным системам энергоснабжения при определенных условиях. Нормы и методы испытаний».
6. ГОСТ 30804.3.12-2013 «Совместимость технических средств электромагнитная. Нормы гармонических составляющих тока, создаваемых техническими средствами с потребляемым током более 16 А, но не более 75 А (в одной фазе), подключаемыми к низковольтным распределительным системам энергоснабжения. Нормы и методыиспытаний».
7. ТУ 6684-003-12863479-2014 «Измерители фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М. Технические условия».
