Датчики весоизмерительные сжатия LPZ-02, 58239-14

Назначение

Датчики весоизмерительные сжатия LPZ-02 (далее-датчики) предназначены для измерений и преобразования, воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

Описание

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.

Варианты исполнения отличаются материалом упругого элемента.

Датчики имеют следующее обозначение:

LPZ-02 - [1]-[2], где:

LPZ-02- обозначение типа датчиков;

[1]-    обозначение материала упругого элемента (в обозначении указывается:

Нет маркировки-легированная сталь,

SS- нержавеющая сталь);

[2]-    максимальная нагрузка в тоннах (в обозначении указывается 12t).

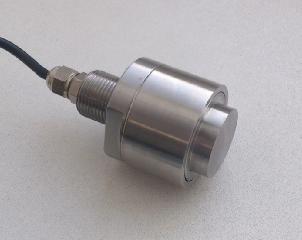

Внешний вид датчиков показан на рисунке 1.

Лист № 2 Всего листов 3

Маркировка датчиков производится методом гравировки, при этом указывается:

-    торговая марка изготовителя;

-    обозначение весоизмерительного датчика;

-    максимальная нагрузка Emax;

-    серийный номер;

-    знак утверждения типа.

Технические характеристики

Класс точности по ГОСТ Р 8.726-2010, максимальное число поверочных интервалов (nmax), минимальный поверочный интервал (vmin) приведены в таблице 1.

Таблица 1

max

Значение поверочного интервала V, кг..................................................Emax / n„

Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 2.

Таблица 2

Невозврат выходного сигнала при возврате к минимальной нагрузке CDR, выраженный

через поверочный интервал v.................................................................................±0,5

Относительный выходной сигнал при Emax, мВ/В.........................................1,8 ± 0,1

Значение входного сопротивления датчиков, Ом.......................................385 ± 10

Значение выходного сопротивления датчиков, Ом.......................................350 ± 3

Предельные значения температуры, °С................................. от минус 10 до плюс 40

Обозначение по влажности..........................................................................СН

Максимальная нагрузка (Emax), габаритные размеры и масса датчиков приведены в таблице 3.

Таблица 3

Минимальная нагрузка, Emin, кг........................................................................0

Напряжение питания, В.......................................................................от 5 до 10

Вероятность безотказной работы за 2000 ч.......................................................0,9

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист паспорта и на фирменную наклейку на корпусе датчика.

Комплектность

Поверка

осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010.

Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01 %.

Сведения о методах измерений

изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным сжатия LPZ-02

1.    ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.

2.    ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.

3.    ТОКВ.404176.003ТУ «Датчики весоизмерительные сжатия LPZ-02. Технические

условия».

Рекомендации к применению

осуществление торговли и товарообменных операций, выполнение государственных учетных операций в составе весов и весоизмерительных устройств.
