Государственный реестр средств измерений

Штоковые датчики линейных перемещений ПЛЦ 002, 58242-14

Штоковый датчик линейных перемещений ПЛЦ 002 (далее - датчик) предназначен для измерения линейных перемещений и преобразования их в электрический сигнал (сопротивление).
Карточка СИ
Номер в госреестре 58242-14
Наименование СИ Штоковые датчики линейных перемещений
Обозначение типа СИ ПЛЦ 002
Изготовитель Акционерное общество «Научно-исследовательский институт физических измерений»(АО «НИИФИ»), г. Пенза.
Год регистрации 2014
Срок свидетельства 25.07.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Штоковый датчик линейных перемещений ПЛЦ 002 (далее - датчик) предназначен для измерения линейных перемещений и преобразования их в электрический сигнал (сопротивление).

Описание

Датчик ПЛЦ 002 потенциометрического типа, с аналоговым выходным сигналом (сопротивление). В зависимости от величины усилия перемещения штока и габаритных разметов датчик имеет два варианта исполнения ПЛЦ 002, ПЛЦ 002-01.

Датчик состоит из:

-    алюминиевого корпуса;

-    чувствительного элемента (потенциометра);

-    штока;

-    кабельной перемычки.

Основными элементами конструкции датчика являются потенциометр и токосъемник, который связан со штоком.

На изделии датчик крепится за продольные пазы корпуса. Перемещение штока приводит к изменению выходного сопротивления. Выходной сигнал датчика (сопротивление) изменяется при перемещении штока из начального положения на величину диапазона измерений (номинальное положение) от минимального значения до максимального.

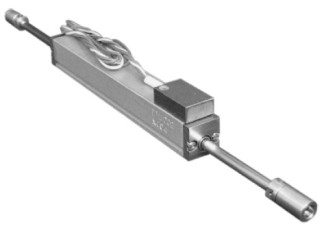

Общий вид датчика представлен на рисунке 1.

Габаритные размеры датчика (в зависимости от варианта исполнения) представлены на рисунках 2, 3.

Рисунок 2 Габаритные размеры датчика ПЛЦ 002

Рисунок 3 Габаритные размеры датчика ПЛЦ 002-01

Технические характеристики

Метрологические и технические характеристики представлены в таблице 1. Таблица 1

Наименование характеристики

Значение характеристики

Диапазон измерений, мм

0-100

Пределы допускаемой основной погрешности, %

±2

Начальное значение выходного сигнала, Ом

от 0 до 600

Номинальное значение выходного сигнала, Ом

от 5200 до 7000

Масса, кг, не более

0,3

Габаритные размеры, мм:

-    для варианта исполнения ПЛЦ 002

-    для варианта исполнения ПЛЦ 002-01 Длина выводов, мм

285 тах х 27 тах х 18 h12 295 тах х 27 тах х 18 h12

(800 -25)

Диапазон рабочих температур,0С

от 0 до 60

Усилие перемещений штока, кг, не более:

-    для варианта исполнения ПЛЦ 002;

-    для варианта исполнения ПЛЦ 002-01

(N, ^

03

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации.

Комплектность

В комплект поставки входят:

-    датчик;

-    паспорт СДАИ.402161.011 ПС;

-    руководство по эксплуатации СДАИ.402161.011 РЭ;

-    методика поверки СДАИ.402161.011 МП.

Поверка

Поверка осуществляется в соответствии с методикой СДАИ.402161.011 МП «Штоковый датчик линейных перемещений ПЛЦ 002. Методика поверки», утвержденной ОАО «НИИФИ» 03.07.2014 г.

Средства поверки:

-    омметр цифровой Щ 34 (диапазон измеряемых сопротивлений от 1 мОм до 1 ГОм, класс точности (0,02/0,005-0,5/0,1));

-    осциллограф универсальный С1-83 (диапазон от 400 мкВ до 200 В, диапазон от 400 мкс - 20с, погрешность ±5%);

-    источник питания постоянного тока Б5-45 (диапазон измерений от 0,1 до 49,9 В, погрешность ±(0, 5% иуст. +0,1%итах)В, диапазон измерений от 0,001 до 0,499 А, погрешность ±(1,0% I уст. +0,2% I max) мА);

-    тераомметр Е6-13А (диапазон измеряемых сопротивлений от 10 Ом до 100 ТОм, погрешность измерений ±2,5%);

-    граммометр часового типа Г (от 0 до 0,6 Н, класс точности 4);

-    весы настольные циферблатные РН-10 Ц13У (диапазон измерений от 0 до 100 кг, погрешность ±5 г);

-    набор гирь 4-го класса Г 4 (диапазон измерений от 0,1 до 1111,1 г, класс точности 4);

-    набор №13 концевых мер из стали класса точности 1 (диапазон от 10 до 100 мм, погрешность ±0,3 мкм);

-    штангенциркуль ТТТТТ (диапазон измерений от 0 до 250 мм, погрешность ± 0,05 мм).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.402161.011 РЭ.

Нормативные и технические документы, устанавливающие требования к штоковым датчикам линейных перемещений ПЛЦ 002

Технические условия СДАИ.402161.011 ТУ.

Рекомендации к применению

Осуществление деятельности в области использования атомной энергии.

Зарегистрировано поверок 254
Поверителей 3
Актуальность данных 08.12.2024
