| Номер в госреестре | 58253-14 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | 3308 |
| Изготовитель | "Rosemount Inc.", США; Фирма "Rosemount Tank Radar AB", Швеция; Фирма "Emerson Process Managenent Asia Pacific Pte Ltd.", Сингапур |
| Год регистрации | 2014 |
| Срок свидетельства | 20.08.2019 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Уровнемеры 3308 (далее - уровнемеры) предназначены для контактного измерения уровня жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных продуктов, а также уровня границы раздела сред двух жидкостей.
Принцип работы уровнемеров 3308 основан на измерении длительности временных интервалов между импульсами, излучаемыми уровнемером по волноводу, и отраженными от поверхности измеряемой среды.
Уровнемеры 3308 состоят из следующих функциональных блоков:
- приёмо-передающего устройства с волноводом, формирующего, излучающего и принимающего радиочастотные импульсы;
- измерительного преобразователя, выполняющего измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды, и по рассчитанному уровню вычисляющего объём среды (при наличии градуировочной таблицы);
- встроенного индикатора (при наличии), отображающего измеренные величины. Передача измеренных данных в систему верхнего уровня и коммуникации
осуществляются по беспроводному протоколу Wireless HART.
Взрывозащищенность уровнемеров обеспечивается видом взрывозащиты «искробезопасная электрическая цепь i».

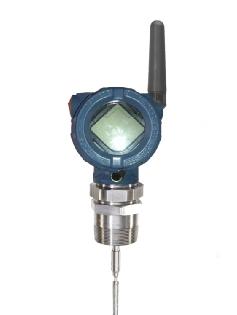

Общий вид уровнемеров 3308 приведен на рисунках 1 и 2. Место пломбирования уровнемеров 3308 от несанкционированного доступа приведено на рисунке 1.
Алгоритм, реализующий функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). Программное обеспечение (далее - ПО) встроенное в микросхему, неизменяемое и не считываемое.
Защита программного обеспечения уровнемеров от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО уровнемеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Внутреннее ПО | WLG 3300W REL _1_0.a90 | Не ниже 1.0 | — | — |
Метрологические и технические характеристики уровнемеров представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики уровнемеров
| Наименование характеристики | Значение характеристики |
| Диапазон измерений расстояния до поверхности среды (уровня), м | от 0,1 до 101) |
| Пределы допускаемой основной абсолютной погрешности измерений расстояния (уровня), мм | ± 6 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений расстояния (уровня), вызванной изменением температуры окружающей среды от 25 °С, мм/°С | ± 0,1 |
| Температура измеряемой среды, °С | от минус 40 до плюс 150 |
| Давление измеряемой среды, МПа | от минус 0,1 до плюс 4,0 |
| Габаритные размеры (без учёта фланца), мм, не более (длина x ширина x высота) | 170x198x300 |
| Масса (без учёта фланца, волновода и батареи), кг, не более | 1,9 |
| Масса (с учётом батареи), кг, не более | 2,1 |
| Средняя наработка на отказ, ч, не менее | 100 000 |
| Рабочие условия эксплуатации: - температура окружающего воздуха (без индикатора), °С; - температура окружающего воздуха (с индикатором), °С; - относительная влажность, % | от минус 40 до плюс 85; от минус 20 до плюс 80; до 100 |
| Степень защиты корпуса от проникновения пыли и воды | IP66, IP67 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga X |
| Примечание: 1) Указанное значение является максимальным и зависит от типа зонда и диэлектрической проницаемости среды. | |
наносится на корпус уровнемера методом наклейки и на титульный лист руководства по эксплуатации, паспорта типографским способом.
Комплектность поставки уровнемеров приведена в таблице 3.
Таблица 3 - Комплект поставки уровнемеров
| Обозначение | Наименование | Кол-во | Примечание |
| Уровнемер 3308 | 1 шт. | Согласно заказу | |
| Паспорт | 1 экз. | Согласно заказу | |
| 00813-0107-4308 | Лист технических данных | 1 экз. | Согласно заказу |
| 00809-0107-4308 | Руководство по эксплуатации | 1 экз. | На 10 шт. и меньшее количество уровнемеров при поставке в один адрес |
| CD с ПО «Wireless Configurator » | 1 шт. | Согласно заказу на партию приборов |
производится по ГОСТ Р 8.660-2009 «Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
- поверочная уровнемерная установка, пределы допускаемой абсолютной погрешности ± 1 мм;
- рулетка измерительная металлическая Р50Н2К ГОСТ 7502-98.
содержатся в документе «Уровнемеры 3308. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к уровнемерам
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости»;
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
Техническая документация «Emerson Process Management/Rosemount Inc.» (США, Швеция).
