Комплексы мониторинга артериального давления КАРДИОСЕНС АД, 58257-14

Назначение

Комплексы мониторинга артериального давления КАРДИОСЕНС АД (далее - комплексы) предназначены для автоматического измерения систолического и диастолического значений артериального давления (АД) осциллометрическим методом.

Описание

Принцип действия комплексов основан осциллометрическом методе анализа параметров пульсовой волны, преобразования этих сигналов в цифровую форму и их регистрации на съёмном цифровом носителе (далее - флэш-карта), сохранения измерительной информации относительно параметров артериального давления, а также временных отметок пациента на флэш-карте, последующей передачи измерительной информации из флэш -карты в память персональной электронно-вычислительной машины (ПЭВМ), обработки параметров АД по заданной программе и вывода измерительной и другой информации на печать.

Комплексы могут использоваться во время исследования состояния сердечнососудистой системы человека в отделениях функциональной диагностики медицинских заведений и научно-исследовательских учреждениях.

Основными составными частями комплекса являются:

-    Манжета плечевая. Плечевая манжета надевается на плечевой сустав и с помощью пневмошланга соединяется со штуцером, вмонтированным в корпус регистратора. В комплексе используются стандартные манжеты, выпускаемые промышленностью. В частности, стандартный комплект поставки содержит манжету плечевую среднюю для взрослых типа LD-CUFF-N1A, или аналогичные, разрешенные к применению на территории России.

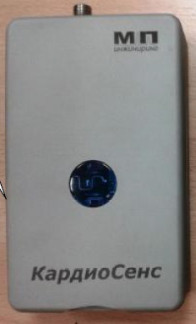

-    Регистратор артериального давления. Представляет собой плату, где установлена рабочая система регулирования давления, состоящая из датчика давления, клапана и микропроцессора, а также защитное устройство, которое обеспечивает безопасность пациента, не допуская чрезмерного сдавливания конечности во время измерения. Защитное устройство не зависит от рабочей системы регулирования давления. Оно содержит дополнительный датчик давления и отдельный “защитный” микропроцессор. При обнаружении нарушений в функционировании рабочей системы управления давлением, защитный микропроцессор обеспечивает быстрый сброс давления в манжете до безопасного уровня и блокирует рабочую систему управления давлением. В качестве органа управления в регистраторе имеется Кнопка Пациента, которая расположена на лицевой панели. Она служит для запуска процесса мониторинга, включения Bluetooth-соединения, для записи данных и программирования флэш-карты, а также фиксации событий. Для проверки работоспособности и правильности функционирования регистратора в нем предусмотрен контрольный интерфейс - светодиодный индикатор, расположенный под прозрачной Кнопкой Пациента, и внутренний излучатель звукового сигнала (бипер). С помощью сигналов контрольного интерфейса можно убедиться в том, что прибор включен, источник питания не разряжен, флэш-карта установлена в регистратор и подготовлена к записи. Крышка батарейного отсека расположена на задней или нижней поверхности корпуса регистратора.

-    Устройство считывания данных с носителя в персональный компьютер. В качестве устройства считывания информации с носителя в комплексе используется стандартное устройство чтения компакт флэш-карт - флэш-ридер, подключаемый к ПЭВМ через USB-порт. Для осуществления беспроводной передачи записанной на флэш-карту информации после

окончания мониторинга компьютер потребителя должен быть оснащен соответствующим устройством Bluetooth.

- Персональная электронно-вычислительная машина (ПЭВМ) с установленным на ней программным обеспечением КардиоСенс. ПЭВМ не входит в комплект поставки комплекса, однако может поставляться вместе с комплексом по отдельному соглашению. В качестве компьютера может использоваться любая ПЭВМ, соответствующая технической документации изготовителя и совместимая с компьютером IBM года выпуска не ранее 2008, на котором успешно функционирует ОС Windows XP или Windows 7 (32 бит) с достаточным объемом памяти и USB каналом.

Программное обеспечение

Комплексы имеют внешнее программное обеспечение (ПО), которое является метрологически значимым. Метрологические характеристики комплекса нормированы с учетом программного обеспечения.

Внешнее ПО, устанавливаемое на персональный компьютер, предусматривает различные экранные формы для отображения в удобном виде значений параметров (текущих и архивных, измеренных и вычисленных) и выполнения контроля.

Программное обеспечение комплекса «КардиоСенс» содержит программу ввода, анализа и сохранения данных, измерения АД, тестирования комплекса, а также все необходимые программы поддержки ПО.

ПО является обязательным составным элементом для работы измерителей и применяется в целях отображения измеренных данных, автоматизации и оптимизации работы комплекса.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий».

Идентификационные данные программного обеспечения измерителей приведены в таблице 1.

Технические характеристики

Основные метрологические и технические характеристики представлены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель регистратора методом шелкографии и на титульные листы паспорта и руководства по эксплуатации печатным методом.

Комплектность

Таблица 3

Поверка

осуществляется по документу Р 50.2.032-2004 «ГСИ. Измерители артериального давления неинвазивные. Методика поверки».

Основные средства поверки - установка для поверки каналов измерения давления и частоты пульса УПКД-2: диапазон измерения значений давления воздуха, мм рт.ст., от 20 до 400; пределы допускаемой абсолютной погрешности измерения давления воздуха, мм рт.ст. ±0,5; диапазон воспроизведения значений частоты пульса, 1/мин., 30; 40; 60; 80; 120; 150; 180; 200; пределы допускаемой относительной погрешности воспроизведения частоты пульса, % ±0,5.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации 69706699.10842 РЭ «Комплексы мониторинга электрокардиосигналов и артериального давления КАРДИОСЕНС K, КАРДИОСЕНС АД. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам мониторинга артериального давления КАРДИОСЕНС АД

-    ГОСТ Р 51959.1-2002 «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования»;

-    ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности»;

-    ТУ 9441-001-69706699-2011 «Комплексы мониторинга электрокардиосигналов и артериального давления КАРДИОСЕНС K, КАРДИОСЕНС АД. Технические условия».

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
