Расходомеры-счетчики электромагнитные погружные F-3500 и FB-3500, 58258-14

Назначение

Расходомеры-счетчики электромагнитные погружные F-3500 и FB-3500 (далее расходомеры) предназначены для измерений расхода и количества жидкостей.

Описание

Расходомеры состоят из первичного преобразователя расхода электромагнитного типа и электронного блока.

Расходомеры имеют моноблочное исполнение, при котором электронный блок установлен на первичном преобразователе расхода.

Первичный преобразователь расхода (ППР) выполнен в виде штанги, на которой с одной стороны установлен электромагнитный преобразователь, электрически соединенный с электронным блоком. Штангу с электромагнитным преобразователем погружают на определенную глубину в жидкость через отверстие в трубопроводе.

Принцип действия расходомера основан на законе электромагнитной индукции, согласно которому в проводнике (жидкости), движущемся в магнитном поле, индицируется электродвижущая сила, пропорциональная скорости (расходу) жидкости. При неизменном сечении трубопровода это напряжение прямо пропорционально расходу и количеству жидкости, регистрируемой электронным блоком.

Расходомеры обеспечивают:

-    представление результатов измерений и диагностики на внешние устройства посредством унифицированных сигналов;

-    индикацию измерительной информации, архивирование измерительной информации и диагностики на ЖК дисплее.

Дисплей имеет раздельное исполнение с ППР расходомера.

Расходомер имеет два исполнения:

1.    F-3500 - измерение расхода в одном направлении потока;

2.    FB-3500 - измерение расхода в двух направлениях потока.

Электронный блок расходомера формирует унифицированный электрический сигнал постоянного тока или импульсный электрический сигнал, пропорциональные расходу рабочей среды.

Дисплей расходомеров формирует следующие протоколы обмена данными:

•    RS485

•    RS 232

•    BACnet/IP

•    BACnet MS/TP

•    LONWORKS FTT10

•    MODBUS RTU-RS485

•    MODBUS RTU-TCP/IP

•    Johnson Controls Metasys N2

•    Siemens Apogee P1

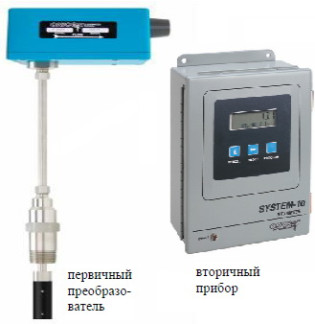

Внешний вид первичного преобразователя и вторичного прибора, входящих в состав расходомеров F-3500 и FB-3500, представлен на рисунке 1.

В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и программному обеспечению (ПО), а также к элементам конструкции в месте соединения крышки и корпуса электронного блока расходомера крепится одноразовая пломба-наклейка. Дисплей пломбируется аналогичным способом.

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение (ПО).

Конструктивно расходомеры имеют защиту встроенного ПО от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе производства путем блокировки доступа к электрически программируемой постоянной памяти микроконтроллера от записи данных.

Нормирование метрологических характеристик расходомера проведено с учетом того, что встроенное программное обеспечение версии «1.0» является неотъемлемой частью расходомера.

Встроенное ПО имеет идентификационные данные в соответствии с таблицей 1.

Таблица 1_Идентификационные данные

Технические характеристики

Знак утверждения типа

наносится на вторичный прибор и титульный лист «Руководства по эксплуатации» типографским способом.

Комплектность

В комплект поставки входит:

1.    Расходомер - 1 шт.

2.    Соединительный кабель (длина в соответствии с заказом)

3.    Комплект монтажных частей - 1 компл.

4.    Дисплей (по отдельному заказу)

5.    Комплект эксплуатационной документации и методика поверки - 1 компл.

Поверка

осуществляется по документу МП 58258-14 “ГСИ. Расходомеры-счетчики электромагнитные погружные F-3500 и FB-3500. Методика поверки”, утвержденной ФГУП «ВНИИМС» 27 июня 2014 г.

Основное поверочное оборудование:

- поверочная установка объемного или массового типа ОРУКС-400, работающая на воде с внутренним диаметром измерительного участка не менее 50 мм и имеющая погрешность воспроизведения расхода и/или объема не более 1/3 погрешности поверяемого расходомера, например, установка поверочная расходомерная ПРУВ/ПС-

0,05/1000, основная погрешность ±0,15 %; пределы воспроизведения расходов от 0,05 до 1000 м3/ч;

-    термометр стеклянный типа ТЛ-14 по ГОСТ 2045; +10^+55 0С;

-    барометр типа М-67, предел измерений (610...900) мм. рт. ст., погрешность не более ±0,05 %;

-    генератор импульсов Г5-62. Диапазон частот от 1 до 10000 Гц, амплитуда от 0

до 5 В ;

-    частотомер Ч3-63. Диапазон частот от 1 до 10000 Гц, амплитуда от 0 до 5 В;

-    вольтметр универсальный В7-46, 0-100 мА, погрешность ± 0,02 %;

-    манометрический пресс с манометром МП-6. Диапазон измерения 0 - 6 МПа.

-    поверочный комплект расходомеров F-3500 или FB-3500 с дисплеем.

Сведения о методиках (методах) измерений приведены в документе: «Руководство по эксплуатации» (разделы 3 и 4).

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным погружным F-3500 и FB-3500:

1.    Техническая документация фирмы.

2.    ГОСТ 8.142-13 «ГСИ. Государственная поверочная схема для средств измерений

массового и объемного расхода (массы и объема) жидкости».

Рекомендации к применению

осуществление торговли.
