| Номер в госреестре | 58260-14 |
| Наименование СИ | Счетчики оборотов (тахометры) |
| Обозначение типа СИ | ТХ01 |
| Изготовитель | ООО "ПО "ОВЕН", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 28.08.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Счетчики оборотов (тахометры) ТХ01 (далее - счетчик) предназначены для измерения временных параметров периодических процессов (частота входного сигнала, временные интервалы), преобразования их в частоту вращения, отображения и регулирования частоты вращения.
Принцип действия основан на подсчете поступающих на вход счетчика импульсов либо с датчиков, имеющих на выходе транзистор n-p-n-типа с открытым коллекторным выходом, либо с коммутационных устройств (контакты кнопок, выключателей, герконов, реле и т.п.) и отображением результата измерений на цифровом индикаторе.
Конструктивно счетчики выполнены в пластмассовых корпусах двух типов: для щитового (Щ2) и настенного (Н) крепления. На лицевой панели размещен цифровой семисегментный индикатор на шесть знакомест, светодиодные индикаторы и кнопки управления и программирования. Клеммы для подключения к датчикам, выходным элементам и к источнику питания расположены на задней панели приборов в щитовом исполнении или внутри корпуса для настенного исполнения. Счетчик имеет 2 измерительных входных канала, 3 управляющих входа и 1 выходной канал.
В соответствии с ГОСТ 14254-96 степень защищенности счетчиков от воздействия окружающей среды IP44 для счетчиков в корпусе для настенного (Н) крепления и IP54 со стороны передней панели для счетчиков в корпусе для щитового (Щ2) крепления.

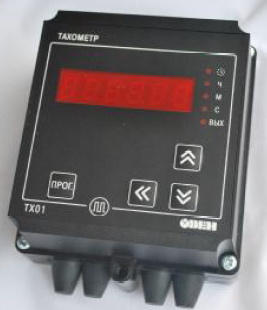

Фотографии общего вида счетчиков приведены на рисунках 1 и 2.
I
/
Счетчики имеют встроенное программное обеспечение (ПО), идентификационные данные ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования счетчика. Оно реализовано аппаратно. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО (не ниже) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Другие идентиф икационные данные (если имеются) |
| Tachometer.hex | 1.07 | 8C435402 | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
| Наименование характеристики | Значение |
| Диапазон измерения частоты входных импульсов, кГц, не более | 2,5 |
| Диапазон отображения частоты вращения, об/мин | от 12 до 150 000 |
| Пределы допускаемой абсолютной погрешности определения частоты вращения, об/мин | ±1 |
| Длительность входных импульсов, мкс, не более | 200 |
| Диапазоны измерений временных интервалов | от 1 с до 99 ч 59 мин 59 с; от 100 ч до 9999 ч 59 мин; от 10000 ч до 9999 суток 23 ч |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов: - в диапазоне от 1 с до 99 ч 59 мин 59 с, с - в диапазоне от 100 ч до 9999 ч 59 мин, мин - в диапазоне от 10000 ч до 9999 суток 23 ч, ч | ± 90 ± 30 ± 5 |
| Диапазон выходного напряжения, В | от 0 до 10 |
| Диапазон выходного тока, мА | от 4 до 20 мА |
| Пределы основной приведенной погрешности преобразования входного сигнала в выходной, % | ±0,5 |
| Пределы дополнительной погрешности преобразования входного сигнала в выходной, вызванной изменением температуры окружающего воздуха на 10 °С, % | ±0,25 |
| Напряжение питания: в исполнении ТХ01-224 - переменного тока, В | от 90 до 264 |
| - частота, Гц | от 47 до 63 |
| - постоянного тока, В | от 20 до 34 |
| в исполнении ТХ01-24 - постоянного тока, В | от 10,5 до 30 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от минус 20 до 70 |
| Габаритные размеры (длина х высота х глубина): - корпус для настенного (Н) крепления, мм | 105x130x60 |
| - корпус для щитового (Щ2) крепления, мм | 96x48x100 |
| Масса, кг, не более | 0,5 |
наносится методом фотолитографии на лицевую панель приборов и типографским способом в левом верхнем углу на титульный лист руководства по эксплуатации и паспорта.
Таблица 2 - Комплектность
| Наименование | Количество |
| Счетчик оборотов (тахометр) ТХ01 | 1 шт. |
| Паспорт КУВФ.402233.001ПС | 1 экз. |
| Руководство по эксплуатации КУВФ.402213.001РЭ | 1 экз. |
| Гарантийный талон | 1 экз. |
| Комплект крепежных элементов | 1 шт. |
| Методика поверки КУВФ. 402233.001МП | 1 экз. |
осуществляется в соответствии с документом КУВФ. 402233.001МП «Счетчики оборотов (тахометры) ТХ01. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2014 г. Основные средства поверки:
- частотомер электронно-счетный Ч3-63, с диапазоном измерений от 0,1 Гц до 200 МГц и относительной погрешностью ± 5 10 % (г/р № 9084-83);
- генератор импульсов Г5-54, с диапазоном изменения длительности импульсов от 0,1 до 1000 мкс (г/р № 4221-74).
- секундомер "СЧЕТ-1М", с диапазоном измерений длительности интервалов времени от
0,01 с до 99999,9 с, дискретностью от 0,001 с и относительной погрешностью не более 6*10-5 (г/р № 40929-09).
приведены в документе «Счетчики оборотов (тахометров) ТХ01. Руководство по эксплуатации КУВФ.402233.001РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам оборотов (тахометрам) ТХ01
1 ГОСТ 24907-93. «Счетчики оборотов и счетчики единиц. Общие технические требования. Методы испытаний».
2 ТУ 4278-006-46526536-2010 «Счетчики оборотов (тахометры) ТХ01. Технические условия».
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
