Каналы газоаналитические приборов радиационно-химического контроля (ПРХК) СО, NH3, Cl2, HCN, COCl2 (каналы) ПРХК-1, ПРХК-2 Outdoor (приборы), 58263-14

Назначение

Каналы газоаналитические СО, NH3, Cl2, HCN, COCl2 приборов радиационно-химического контроля (ПРХК) модификаций ПРХК-1, ПРХК-2 Outdoor (далее — каналы СО, NH3, Cl2, HCN, COCl2 приборов ПРХК) предназначены для измерения массовой концентрации оксида углерода (СО), аммиака (NH3), хлора (Cl2), синильной кислоты (HCN), фосгена (COCl2) в воздушных средах при условии наличия в контролируемой среде только одного определяемого компонента.

Описание

Принцип действия каналов СО, NH3, Cl2, HCN, COCl2 приборов ПРХК — электрохимический, определяется типом используемых сенсоров.

Электрохимических метод заключается в том, что анализируемый окружающий воздух диффундирует через мембрану и фильтр к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.

Приборы являются автоматическими и выпускаются в двух модификациях:

-    ПРХК-1 - переносной (кейс);

-    ПРХК-2 Outdoor - стационарный (для установки в шкаф).

Приборы состоят из сменных сенсоров, блока питания и микропроцессора.

Встроенный микропроцессор управляет всем процессом измерений, преобразует сигналы

сенсоров в показания и передает результаты измерений на персональный компьютер ПК. Показания выводятся на монитор ПК или на дисплей прибора (модификация ПРХК-1).

Способ подачи анализируемого газа - диффузионный.

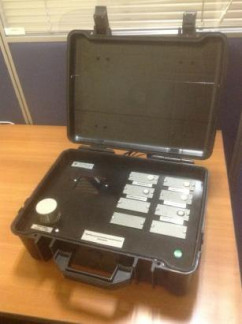

Внешний вид газоанализатора представлен на рисунке 1.

Программное обеспечение

Приборы имеют программное обеспечение (ПО), разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов.

В модификации ПРХК-1 ПО устанавливается на персональный компьютер (ПК) и/или в прибор, в модификации ПРХК-2 Outdoor - только на ПК.

ПО прибора состоит из двух частей: ПО TermSensControl и ПО mb_tcptransfer и осуществляет следующие функции:

-    расчет содержания определяемого компонента по каждому измерительному каналу;

-    отображение результатов измерений на экране ПК и на графическом ЖКИ дисплее прибора модификации ПРХК-1;

-    передачу результатов измерений по интерфейсу связи с ПК (Ethernet, RS485 Modbas

RTU);

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль внутренних блоков.

Уровень защиты программного обеспечения соответствует уровню «С» по МИ 3286-2010. Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Технические характеристики

1 Диапазоны измерений массовой концентрации определяемого компонента и пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2.

Примечания:

1 *ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88.

2. ** - при условии наличия в контролируемой среде только одного определяемого компонента. При взаимном влиянии компонентов, приведенном в паспорте на каждый сенсор, необходимо введение поправки в показания газоанализатора.

3 **К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях._

2    Номинальная цена единицы наименьшего разряда дисплея в зависимости от определяемого компонента, мг/м    от 0,01 до 1

3    Предел допускаемой вариации показаний: 0,5, в долях от пределов допускаемой основной погрешности.

4    Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы: 0,5 в долях от пределов допускаемой основной погрешности.

5    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации на каждые 10 °С от нормальных условий: ± 0,5, в долях от пределов допускаемой основной погрешности.

6    Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, не более: 1,5 в долях от пределов допускаемой основной погрешности (при условии выполнения требований таблицы 5).

7    Время прогрева, мин, не более    15

8    Время установления показаний Т0,9, приведены в таблице 3.

Таблица 3.

9 Габаритные размеры, масса, потребляемая электрическая мощность, объемный расход приведены в таблице 4.

Таблица 4.

Лист № 4 Всего листов 5

10    Напряжение питания от сети переменного тока частотой (50±1) Гц: (230±23) В.

11    Средняя наработка на отказ (при доверительной вероятности Р=0,95): 30000 часов.

12    Полный средний срок службы: 5 лет.

Срок службы сенсоров (в зависимости от определяемого компонента): 12 - 24 мес.

13    Условия эксплуатации:

-    диапазон температуры окружающей среды:    от 10 оС до 40 оС;

-    диапазон относительной влажности (без конденсации влаги)    от 10 до 80 %;

-    диапазон атмосферного давления    от 84 до 106,7 кПа.

14    Параметры анализируемого газа на входе прибора:

-    диапазон температур от 10 оС до 40 оС;

-    содержание неизмеряемых компонентов в соответствии с таблицей 5:

Таблица 5.

Примечание:

1.    Содержание компонентов в анализируемой газовой среде:

-    для определяемых компонентов, приведенных в столбцах 1 - 5 таблицы - не более верхнего значения диапазона измерений;

-    для неопределяемых компонентов, приведенных в столбцах 6 - 8 таблицы - - не более санитарных норм по ГОСТ 12.1.005;

2.    *- данный компонент должен отсутствовать или его содержание не должно превышать ПДК атмосферного воздуха (нормы по ГН 2.1.6.1338-03).

3.    Содержание пыли, не более 1 мг/м .

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель прибора в виде наклейки.

Комплектность средств измерений

Комплектность поставки приборов представлен в таблице 6. Таблица 6.

Поверка

осуществляется по документу МП 242-1741-2014 «Каналы газоаналитические СО, NH3, Cl2, HCN, COCI2 приборов радиационно-химического контроля (ПРХК) модификаций ПРХК-1, ПРХК-2 Outdoor. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «03» марта 2014 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К) по ШДЕК.418313.900 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте со стандартными образцами состава газовыми смесями TO/N2, NH3/N2, HCN/N2, COCl2/N2, Cl2/N2 в баллонах под давлением по ТУ 6-16-2956-92;

-    поверочный нулевой газ - воздух по ТУ 6-21-5-85, азот газообразный по ГОСТ 9293-74 в баллонах под давлением.

Допускается применять другие средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик с требуемой точностью.

Сведения о методах измерений

Методика измерений приведена в документе «Приборы радиационно-химического контроля (ПРХК) модификаций ПРХК-1, ПРХК-2 Outdoor. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к каналам газоаналитическим СО, NH3, CI2, HCN, COCI2 приборов радиационно-химического контроля (ПРХК) модификаций ПРХК-1, ПРХК-2 Outdoor

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

4    Технические условия. ТУ 4215-005-37310333-2013.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда, осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
