| Номер в госреестре | 58266-14 |
| Наименование СИ | Счетчики холодной воды турбинные |
| Обозначение типа СИ | ВВ |
| Изготовитель | ОАО УК "Завод Водоприбор", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 28.08.2019 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики холодной воды турбинные ВВ Назначение средства измерений
Счетчики холодной воды турбинные ВВ предназначены для измерений объема воды, протекающей в системах холодного водоснабжения на объектах коммунального хозяйства.
Принцип работы счётчиков состоит в преобразовании скорости потока воды во вращение турбинки, измерении числа её оборотов, обработке полученных данных и отображении показаний в м3 и его долях.

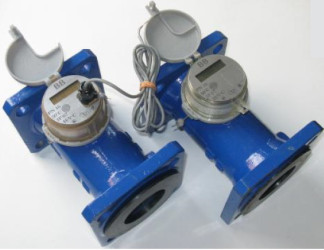

Счетчики состоят из корпуса, преобразователя расхода и электронного индикаторного устройства. Корпус представляет собой отрезок трубопровода с фланцами для присоединения к трубопроводу основной магистрали. Преобразователь расхода установлен внутри корпуса и от осевого перемещения удерживается пластмассовым фиксатором, состоит из переднего и заднего струевыпрямителей, а также турбинки, на ступице которой, установлены металлические пластины. Индикаторное устройство установлено в прозрачный пластмассовый кожух, состоит из датчика, электронного вычислителя и дисплея.
Счетчики имеют следующие исполнения:
- диаметр условного прохода (50, 65);
- комплектация радиомодулем (РК);
- комплектация импульсным выходом (И);
- комплектация кабельным выходом (К);
- значение цены импульса импульсного выхода (0,1 или 1,0);
- интерфейс кабельного выхода (RS-485 или M-Bus).
Внутреннее ПО, встроенное в счетчики, выполняет функцию отображения измеренного значения объема.
ПО «ESM» устанавливается при изготовлении счетчиков и не может быть считано и модифицировано. Кнопка на передней поверхности кожуха позволяет только просматривать настройки устройства и архивы результатов измерений в соответствии с функциями меню. Интерфейс на электронной плате, позволяющий установить интерфейсный кабель при использовании поверочной программы, обеспечивает чтение текущих значений измеряемых параметров при настройке и поверке. После установки кожуха и пломбировочного кольца с пломбой разъём интерфейса недоступен без разрушения пломбы.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО счётчиков воды | «ESM» | Ver. 01 | Не используется | _ |
Уровень защиты программного обеспечения счетчиков от непреднамеренных и преднамеренных изменений "А" по МИ 3286-2010.
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование параметра | Ед.изм. | Значение | |
| Диаметр условного прохода | мм | 50 | 65 |
| Метрологический класс по ГОСТ Р 50193.1 | С | ||
| Максимальный расход, Qmax | м3/ч | 70 | 80 |
| Номинальный расход, Qn | м3/ч | 56 | 64 |
| Переходный расход, Qt | м3/ч | 0,225 | 0,350 |
| Минимальный расход^^ | м3/ч | 0,080 | 0,120 |
| Порог чувствительности, не более | м3/ч | 0,030 | 0,035 |
| Емкость индикаторного устройства | 3 м | 999999,9999 | |
| Наименьшая цена деления | 3 м | 0,0001 | |
| Давление рабочей среды, не более | МПа | 1,6 | |
| Температура рабочей среды | °С | от 5 до 50 | |
| Цена импульса дистанционной передачи | 3 м | 0,1 или 1,0 | |
| Гидравлическое сопротивление, S | м/(м3/ч)2 | 1,2х10-3 | 9,3 х10-4 |
| Масса, не более | кг | 5,5 | 7,0 |
| Положение шкалы индикаторного устройства счётчика | - | любое | |
| Положение счётчика на трубопроводе | - | любое | |
| Средняя наработка на отказ, не менее | ч | 100 000 | |
| Средний срок службы, не менее | лет | 12 | |
| Пределы допускаемой относительной погрешности счетчика | % | ± 5 - в диапазоне от Qmjn до Qt ± 2 - в диапазоне от Qt до Qmax вкл. |
| Интерфейс кабельного выхода | RS-485 или M-Bus | |
| Степень защиты от проникновения пыли и влаги по ГОСТ 14254 | IP67 | |
| Г абаритные размеры | мм | 200x182,5x125 200x190x140 |
| Присоединение к трубопроводу | фланцевое по ГОСТ 12815 |
наносят на маркировочную табличку счетчиков методом сеткографии, на титульный лист паспорта и упаковку типографским способом.
Комплектность средства измерений приведена в таблице 3. Таблица 3
| № п/п | Наименование | Количество | Примечание |
| 1 | Счетчик | 1 шт. | Исполнение по заказу |
| 2 | Паспорт | 1 экз. | |
| 3 | Методика поверки | 1 экз. | В соответствии с заказом |
осуществляется по документу МП РТ 2075-2014 «Счетчики холодной воды турбинные ВВ. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 30 апреля 2014 года.
Основное поверочное оборудование - установки для поверки счетчиков воды с погрешностью ±0,5 %.
Сведения отсутствуют.
Нормативные и технические документы, устанавливающие требования к счетчикам холодной воды турбинным ВВ
ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования».
Международная рекомендация МОЗМ МР №49-1 «Счетчики воды, предназначенные для измерения холодной питьевой и горячей воды. Часть 1: метрологические и технические требования».
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
ТУ 4213-037-09864185-2014 «Счетчики холодной воды турбинные ВВ. Технические условия».
Осуществление торговли и товарообменных операций.
