| Номер в госреестре | 58268-14 |
| Наименование СИ | Газоанализаторы лазерные |
| Обозначение типа СИ | SF6 ЛазерГазТест |
| Изготовитель | ООО "Специальные технологии", г.Новосибирск |
| Год регистрации | 2014 |
| Срок свидетельства | 28.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы лазерные «SF6 ЛазерГазТест» (далее - газоанализаторы), предназначены для измерения объемной доли гексафторида серы (элегаза, SF6) в воздухе.
Принцип действия газоанализатора - оптико-акустический, основанный на поглощении молекулами гексафторида серы лазерного излучения с длиной волны 10,6 мкм.
Газоанализаторы являются переносными приборами, состоящими из измерительного блока и пульта управления.
На лицевой панели измерительного блока расположены: клавиша включения; светодиодный индикатор включения/зарядки, разъем для подключения компьютера, разъем подключения AC/DC адаптера, звуковой излучатель, штуцер для присоединения газового шланга, разъем для подключения пульта управления. На боковых панелях газоанализатора расположены крепления переносной ручки, а также накладки с прорезями, позволяющие присоединить ремень для его переноски.
На лицевой панели пульта управления расположены: дисплей, светодиодные индикаторы режимов измерений, кнопки переключения режимов измерений, включения/выключения, сохранения и просмотра. На задней панели пульта управления расположены разъем для подключения головных телефонов, газовый шланги, электрический кабель для подключения к измерительному блоку. На верхней панели пульта управления расположен телескопический зонд.

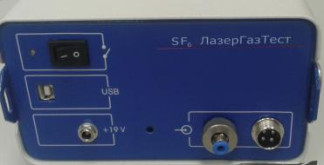

Внешний вид измерительного блока приведен на рисунке 1.
Внешний вид пульта управления газоанализатора приведен на рисунке 2.
Рисунок 2. Внешний вид пульта управления газоанализатора лазерного «SF6 ЛазерГазТест»
ПО газоанализаторов лазерных «SF6 ЛазерГазТест» является встроенным и состоит из ПО пульта управления и ПО измерительного блока.
ПО пульта управления обеспечивает:
- установку и индикацию режимов измерения,
- вывод измерительной информации на дисплей пульта управления,
- включение и выключение пульта управления,
- сохранение измерительной информации,
- воспроизведение измерительной информации на дисплее пульта управления,
- удаление измерительной информации,
- обмен данными с измерительным блоком газоанализатора.
ПО измерительного блока обеспечивает:
- прием и обработку измерительной информации от первичных измерительных преобразователей,
- передачу результатов измерений,
- передачу результатов измерений на внешние устройства,
- индикацию включения/зарядки,
- подачу звуковой сигнализации,
- взаимодействие с внешними устройствами.
Идентификационные данные ПО газоанализаторов приведены в таблице 1.
| ПО | Идентификационное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО пульта управления | mb.txt | v130624 | 8B4037D5 | CRC32 |
| ПО измерительного блока | mb1.txt | v1.1 | Не доступен | - |
Уровень защиты ПО газоанализаторов соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
1) Диапазоны измерений, пределы допускаемой основной абсолютной и допускаемой основной относительной погрешности газоанализаторов лазерных «SF6 ЛазерГазТест» представлены в таблице 2.
Таблица 2.
| Измеряемая величина | Диапазон показаний, млн-1 | Диапазон измерений, млн-1 | Пределы допускаемой основной погрешности | |
| абсолютной, -1 млн | относительной, % | |||
| Объемная доля гексафторида серы (SF6) | 0-1000 | от 0 до 100 | ± 10 | - |
| св. 100 до 1000 | - | ± 10 | ||
9) Габаритные размеры газоанализатора, мм, не более
- измерительный блок
высота 115
ширина 190
длина 320 -пульт управления
высота 30
ширина 60
длина 122 -телескопический зонд
длина 980
10) Масса газоанализатора, кг, не более
- измерительный блок 4,3
- пульт управления 0,2
11) Средняя наработка на отказ, ч, (при доверительной вероятности 0,95) 3098
12) Условия эксплуатации газоанализаторов:
- диапазон температуры окружающей среды, oC от 10 до 35
- относительная влажность окружающей среды при температуре 25 °С , %, не более 80
- диапазон атмосферного давления, кПа от 86 до 106
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и в виде наклейки на корпус газоанализаторов
Комплектность поставки газоанализаторов приведена в таблице 3. Таблица 3.
| Обозначение | Наименование | Кол. |
| - | Газоанализатор лазерный «SF6 ЛазерГазТест» | 1 шт. |
| - | Газоанализатор лазерный «SF6 ЛазерГазТест» Руководство по эксплуатации | 1 экз. |
| - | Сменные насадки для пульта управления | 3 шт. |
| - | Сетевой адаптер | 1 шт. |
| - | Сетевой кабель | 1 шт. |
| - | USB кабель | 1 шт. |
| - | Ремень | 1 шт. |
| - | Сменные фильтры | 10 шт. |
| - | Диск с установочной программой | 1 шт. |
| - | Ящик для переноски | 1 шт. |
| МП- 242-1631-2013 | Газоанализаторы лазерные «SF6 ЛазерГазТест». Методика поверки" | 1 экз. |
Осуществляется по документу МП-242-1631-2013 "Газоанализаторы лазерные «SF6 ЛазерГазТест». Методика поверки", утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 20 мая 2013 г.
Основные средства поверки:
- Рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03, Госреестр СИ РФ № 46598-11, в комплекте с ГСО 10162-2012 состава гексафторид серы/воздух по
ТУ 6-16-2956-92 с изменениями 1-7.
- ГСО 10162-2012 состава гексафторид серы/воздух по ТУ 6-16-2956-92 с изменениями 1-7.
- Поверочный нулевой газ (ПНГ) воздух по ТУ 6-21-5-85.
Методики измерений приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к газоанализаторам лазерным «SF6 ЛазерГазТест»
1 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
2 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
3. СТЛР.421515.010 ТУ «Газоанализатор лазерный «SF6 ЛазерГазТест». Технические условия».
При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
