Назначение

Анализаторы хлороводорода в воздухе трассовые лазерные Senscient ELDS OPGD серии 1000 предназначены для автоматического и непрерывного измерения содержания хлороводорода.

Описание

Конструктивно анализаторы состоят из блока источника и блока приемника. Источник и приемник могут быть установлены на расстоянии до 60 м.

Принцип действия основан на абсорбционной оптической спектроскопии на основе использования туннельного лазерного диода. Излучение лазера, проходя от источника до приемника по трассе измерения, поглощается хлороводородом и по значению поглощения определяют содержание газа.

Блок источника оснащен лазером. В блоке приемника содержится инфракрасный детектор с электронным устройством.

Интерфейс пользователя осуществляется через дистанционно подключенный персональный компьютер.

Анализатор комплектуется несколькими блоками источника и приемника и работает, таким образом, с несколькими трассами. Измерения, проводимые анализатором, не подвержены влиянию помех, потому что квазимонохроматическое излучение лазера поглощается на конкретной длине волны в сканируемом спектральном диапазоне.

В анализаторах реализован принцип электронной, дистанционной проверки функциональности SimuGas™.

Маркировка взрывозащиты 1ExdIIT5/H2 X.

Программное обеспечение анализаторов предусматривает диагностику состояния прибора.

Для анализаторов возможно настенное крепление и крепление на цилиндрических рейках.

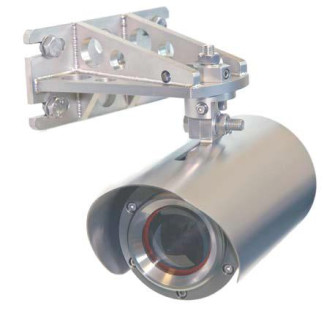

Рисунок 1.1 - Анализаторы хлороводорода в воздухе трассовые лазерные Senscient ELDS OPGD серии 1000

Рисунок 1.2 - Блок приемника и блок передатчика

Программное обеспечение

Идентификационные данные программного обеспечения. Таблица 1_

зерных Senscient ELDS OPGD серии 1000 от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Условия эксплуатации:

»-»    о/"ч

от минус 45 до плюс 40 от 0 до 100 без конденсации от 76 до 112.

-    температура окружающей среды, С

-    относительная влажность воздуха при температуре 35 оС, %

-    диапазон атмосферного давления, кПа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.

Комплектность

Анализатор хлороводорода в воздухе трассовый лазерный Senscient ELDS OPGD серии 1000:

-    блок источника,

-    блок приемника,

-    тестовая кювета.

Кабельные вводы

Монтажные кронштейны, болты для регулировки Устройство для дистанционного тестирования SimuGas™

Другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием.

Формуляр.

Методика поверки.

Поверка

осуществляется по документу МП 58270-14 "Инструкция. Анализаторы хлороводорода в воздухе трассовые лазерные Senscient ELDS OPGD серии 1000, заводские номера TD-2VT0007E, TD-

2VT0007S, TD-2VT0008E, TD-2VT0008S, TD-2VT0009E, TD-2VT0009S, TD-2VT0101E, TD-2VT0101S, TD-2VT0102E, TD-2VT0102S, TD-2VT0103E, TD-2VT0103S Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" " 15 " апреля 2014 г. и входящему в комплект поставки.

Основные средства поверки:

-    поверочные газовые смеси ГСО 9257-2008 (HCl),

-    генератор газовых смесей,

-    тестовая кювета.

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к анализаторам хлороводорода в воздухе трассовым лазерным Senscient ELDS OPGD серии 1000

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- осуществление деятельности в области охраны окружающей среды (в соответствии с Приказом Министерства природных ресурсов и экологии Российской Федерации от 07 декабря 2012 г. № 425, п.п. 1.1, 1.2).
