Анализаторы углеводородов Baseline мод. 9000 THA, 9000 H, 9000 TCA, 9000 NMHC, 58278-14

Назначение

Анализаторы углеводородов Baseline модификаций 9000 THA, 9000 H, 9000 TCA, 9000 NMHC предназначены для непрерывного измерения объемной доли метана, суммы оксидов углерода и общего содержания углеводородов в пересчете на метан.

Описание

Анализаторы углеводородов Baseline модификаций 9000 THA, 9000 H, 9000 TCA, 9000 NMHC (далее - анализаторы) представляют собой стационарные приборы непрерывного действия.

Принцип действия анализаторов основан на пламенно-ионизационном методе анализа и заключается в измерении ионизационного тока, возникающего при попадании в водородное пламя углеводородов. Величина ионизационного тока пропорциональна общему содержанию углеводородов в анализируемой газовой смеси.

Анализаторы выпускается в 4 модификациях:

-    9000 THA для измерения общего содержания углеводородов в промышленных и транспортных выбросах, воздухе и азоте в пересчете на метан;

-    9000 H для измерения общего содержания углеводородов в промышленных и транспортных выбросах, воздухе и азоте в пересчете на метан при повышенной (до 191 °С) температуре анализируемой смеси;

-    9000 TCA для измерения общего содержания углеводородов в пересчете на метан в газах, не содержащих кислород, а так же для измерения суммы оксидов углерода (СО/СО2);

-    9000 NMHC для измерения общего содержания углеводородов, метана, общего содержания углеводородов за вычетом метана в воздухе или кислороде.

Способ забора пробы - принудительный, за счет избыточного давления на входе анализатора, либо с помощью встроенного побудителя расхода (опционально).

Анализатор выполнен одноблочным в металлическом корпусе. На лицевой стороне анализатора расположены жидкокристаллический дисплей и клавиатура. На задней панели анализатора расположены главный выключатель, впускные/выпускные штуцеры для подключения газовых линий, а также разъемы для подключения внешних устройств и электрического питания.

Анализаторы (за исключением модификации 9000 H) могут иметь от 1 до 4 штуцеров подачи анализируемого газа. Анализ газовой пробы, поступающей от разных штуцеров, осуществляется последовательно. При этом на дисплее анализатора вместе с содержанием определяемого компонента отображается номер канала в котором в данный момент происходит измерение.

Цикл измерения для модификации 9000 NMHC организован так, что часть анализируемой среды подается непосредственно в пламенно-ионизационный детектор и производится измерение общего содержания углеводородов, а часть - через каталитический конвертер, в котором проходит окисление углеводородов (за исключением метана) и далее на пламенно-ионизационный детектор.

Цикл измерения для модификации 9000 TCA организован так, что часть анализируемой среды подается непосредственно в пламенно-ионизационный детектор и производится измерение общего содержания углеводородов, а часть - через каталитический конвертер, в котором проходит преобразование СО/СО2 в метан и далее на пламенно-ионизационный детектор.

Для анализаторов модификаций 9000 THA и 9000 H анализируемая среда подается непосредственно в пламенно-ионизационный детектор.

Анализаторы, настройка которых проводилась с использованием поверочных газовых смесей состава углеводородный газ - воздух, не могут быть использованы для определения содержания углеводородов в азоте и инертных газах (справедливо и обратное).

Анализатор имеет выходные сигналы:

-    показания встроенного жидкокристаллического дисплея;

-    1 программно-конфигурируемый аналоговый выход (диапазоны 0-20 мА или 4-20 мА);

-    5 релейных выходов (программно конфигурируемых: неисправность, калибровка, пороги срабатывания сигнализации, управление внешними релейными выходами);

-    цифровые выходы (интерфейс RS 232, Ethernet).

Анализаторы модификаций 9000 THA и 9000 NMHC могут дополнительно оснащаться 9-ю релейными и 3-мя аналоговыми выходами.

Анализаторы обеспечивают выполнение следующих функций:

-    непрерывное измерение объемной доли определяемых компонентов в анализируемой среде;

-    отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее;

-    формирование унифицированных выходных аналоговых сигналов;

-    замыкание/размыкание контактов реле при наступлении запрограммированного события;

-    формирование выходного цифрового сигнала;

Анализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

По защищенности от проникновения внешних твердых предметов и воды анализаторы соответствуют степени защиты не ниже IP30 по ГОСТ 14254-96.

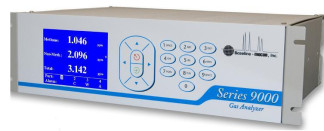

Внешний вид анализаторов приведен на рисунке 1.

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.

Встроенное ПО обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя;

-    отображение результатов измерений на дисплее;

-    формирование выходных аналогового и цифрового сигналов;

-    формирование релейного выходного сигнала;

-    настройку выходных сигналов;

-    самодиагностику аппаратной части анализатора и выдачу сигнализации о неисправностях;

-    корректировку нулевых показаний и чувствительности.

ПО анализатора реализует следующие расчетные алгоритмы:

1)    вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

2)    вычисление значений выходного аналогового сигнала;

3)    непрерывную самодиагностику аппаратной части анализатора.

Программное обеспечение анализатора идентифицируется путем вывода версии программного обеспечения на дисплей анализатора при включении питания, либо по запросу пользователя через меню программы.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Влияние встроенного ПО учтено при нормировании метрологических характеристик анализаторов.

Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности анализаторов приведены в таблицах 2 - 5.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности анализаторов модификации 9000 THA

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности анализаторов модификации 9000 H

Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности анализаторов модификации 9000 TCA

Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности анализаторов модификации 9000 NHMC

2)    Пределы допускаемой вариации показаний анализатора равны 0,5 в долях от пределов допускаемой основной погрешности.

3)    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10°С равны 0,5 в долях от пределов допускаемой основной погрешности.

4)    Время прогрева анализатора, мин, не более    20

5)    Предел допускаемого времени установления показаний Т0,9, с, не более:

-    для анализаторов модификаций 9000 THA, 9000 H    5

-    для анализаторов модификаций 9000 TCA, 9000 NMHC    30

Примечание - без учета транспортного запаздывания.

6)    Параметры электрического питания анализаторов приведены в таблице 6.

Таблица 6

7) Габаритные размеры анализатора, мм, не более

134

483

362

5

13,7 20 000 10

-    высота

-    ширина

-    длина

9)    Масса анализатора, кг, не более:

-    для анализаторов модификаций 9000 THA, 9000 TCA 9000 NMHC

-    для анализаторов модификаций 9000 H

10)    Средняя наработка на отказ, ч

11)    Средний срок службы, лет

Условия эксплуатации

»-»    0/-ч

-    диапазон температуры окружающей среды, C

-    диапазон относительной влажности окружающей среды

при температуре 25 oC, %    до 95 (без конденсации)

-    диапазон атмосферного давления, кПа    от 71 до 101

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе анализатора.

Комплектность

Комплект поставки анализатора приведен в таблице 7.

Таблица 7

Поверка

осуществляется по документу МП-242-1682-2013 «Анализаторы углеводородов Baseline модификаций 9000 THA, 9000 H, 9000 TCA, 9000 NMHC. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «23» декабря 2013 г.

Основные средства поверки:

-    поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением;

-    азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;

-    стандартные образцы состава газовые смеси метан - воздух (ГСО 4445-88, 4446-88, 390787, 3901-87), метан - азот (ГСО 3862-87, 9747-2011, 3892-87, 3894-87), оксид углерода - азот (ГСО 9756-2011, 9757-2011) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К) по ШДЕК.418313.900 ТУ в комплекте с ГС в баллонах под давлением, выпускаемыми по ТУ 6-162956-92.

Сведения о методах измерений

Методика измерений приведена в документах:

-    «Анализаторы углеводородов Baseline модификации 9000 THA. Руководство по эксплуатации»;

-    «Анализаторы углеводородов Baseline модификации 9000 H. Руководство по эксплуатации»;

-    «Анализаторы углеводородов Baseline модификации 9000 TCA. Руководство по эксплуатации»;

-    «Анализаторы углеводородов Baseline модификации 9000 NHMC. Руководство по эксплуата

ции».

Нормативные и технические документы, устанавливающие требования к анализаторам углеводородов Baseline модификаций 9000 THA, 9000 H, 9000 TCA, 9000 NMHC

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия

3    ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха

4    ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

5    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

6    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

7    Техническая документация фирмы "Baseline-MOCON, Inc ", США

Рекомендации к применению

-    при выполнении работ по обеспечению безопасных условий и охраны труда;

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации;

-    осуществление деятельности в области охраны окружающей среды.
