| Номер в госреестре | 58284-14 |
| Наименование СИ | Сигнализаторы аварийные дозиметрические |
| Обозначение типа СИ | ДРГ-АТ2331 |
| Изготовитель | НПУП "Атомтех", Беларусь, г.Минск |
| Год регистрации | 2014 |
| Срок свидетельства | 28.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Сигнализатор аварийный дозиметрический ДРГ-АТ2331 (далее - сигнализатор) предназначен для измерения мощности поглощенной дозы и поглощенной дозы рентгеновского и гамма - излучения, обнаружения возникновения самоподдерживающейся цепной реакции (СЦР) в составе систем аварийной сигнализации (САС) и выдачи аварийных сигналов о необходимости эвакуации персонала из ядерно - опасной зоны.
Принцип действия сигнализаторов основан на использовании интеллектуальных блоков детектирования рентгеновского и гамма - излучения. В качестве детектора в блоке детектирования используется пластмассовый сцинтилляционный детектор и фотоэлектронный умножитель. Импульсы, поступающие с фотоэлектронного умножителя, формируются и усиливаются электронной схемой и преобразуются микропроцессором в информацию о мощности дозы.
В состав сигнализатора входят:
• блоки детектирования гамма-излучения (БД);
• блок регистрации (БР);
• устройство сигнализации (УС);
• устройство звуковое (УЗ)
• клеммные коробки (КК);
• коммутаторы (К);
• источник питания (ИП);
• адаптер интерфейсный (АИ).
Сигнализатор ДРГ-АТ2331 имеет возможность подключения к измерителю - сигнализатору СРК-АТ2327, составляя с ним систему аварийной сигнализации (САС).
Алгоритм работы БД обеспечивает непрерывность процесса измерения, вычисление «скользящих» средних значений и коэффициентов вариации, позволяющих определить достоверность результатов измерения, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменениям уровня радиации и оперативное предоставление полученной информации для передачи в интерфейс.
Для повышения стабильности измерений в блоках детектирования БДКГ-25 применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы.
Управление режимами работы, выполнение необходимых вычислений, хранение и индикация результатов измерения осуществляются с помощью микропроцессорного устройства.
Передача управляющих команд от блока регистрации к БД и получение блоком регистрации информации от БД осуществляются с помощью интерфейса типа RS485. Объединение приборов в систему, сопряжение с ПЭВМ осуществляются с помощью второго интерфейса типа RS485
Блоки детектирования БДКГ-25 осуществляют непрерывное детектирование гамма-излучения по мощности дозы, сравнивают ее уровень с установленными пороговыми уровнями и при превышении порога каждый блок формирует потенциальные сигналы СЦР, поступающие в блок регистрации.
Блок регистрации логически обрабатывает потенциальные сигналы БД и по одному из установленных режимов формирует сигнал управления устройством сигнализации УС-АТ991с .
При формировании потенциального сигнала управления включается прерывистый аварийный звуковой сигнал устройства звукового УЗ-АТ993 с одновременным включением индикатора красного цвета на устройстве сигнализации УС-АТ991с.
По запросу, поступающему по второму интерфейсу RS485, устройство регистрации передает байт состояния, в котором отмечено наличие сигнала СЦР.
Дозиметрическая информация, поступающая по второму интерфейсу RS485 от устройства регистрации, обрабатывается в САС для выдачи на табло. Наряду с этим САС выдает через последовательный интерфейс сигналы управления УС, звуковые и световые сигналы которых оповещают о срабатывании блоков детектирования БДКГ-25.

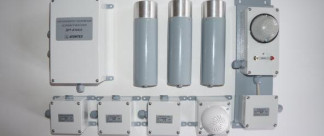

Общий вид сигнализатора аварийного ДРГ-АТ2331 представлен на рисунке 1. Место пломбирования блока детектирования БДКГ-25 представлено на рисунке 2.
Программное обеспечение (ПО) сигнализаторов ДРГ-АТ2331 состоит из:
- встроенного ПО, размещаемого в энергонезависимой части памяти микропроцессора;
- загружаемого ПО (программы BDKG25TOOL и SARK2).
Встроенное ПО позволяет осуществлять непосредственно процесс измерения, статистическую обработку и хранение результатов измерений, проведение самодиагностики и предоставление полученной информации для передачи в интерфейс.
Программа «BDKG25TOOL» предназначена для управления процессом измерения, настройки и вывода информации о состоянии блока детектирования БДКГ-25.
Программа «SARK2» ведет мониторинг данных измерений всех БД и состояний всех пультов управления (ПУ) с последующим сохранением данных в базу данных. Одновременно результаты измерений индицируются на экране ПЭВМ в виде отдельных диаграмм для каждого БД и окна плана-местности мониторинга с отображением состояния ПУ и БД. Программа «SARK2» ведет журнал событий, в который ведется запись времени включения и выключения программы «SARK2», а также запись других событий.
Запись встроенного ПО осуществляется в процессе производства. ПО защищено от непреднамеренных и преднамеренных изменений пломбой. Доступ к микроконтроллеру исключен конструкцией блоков БДКГ-25. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные ПО сигнализаторов представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО | ||||
| BDKG25 | BDKG25.hex | 1.0.0.0 1.x.y.z | 89b55915 | CRC32 |
| Внешнее ПО | ||||
| BDKG25TOOL | BDKG25TOOL.exe | 1.0.1.125, 1.x.y.z* | 599b0c0c08687cee8cb2122 99dc21339 | MD5 |
| SARK2 | SARK2.exe | 1.0.11.189 1.x.y.z* | 6ad728aff3143d1a5b2817e 465e68c62 | MD5 |
| * x = [от 0 до 9], y = [от 1 до 9], z = [от 1 до 999]. Текущий номер версии ПО указывается в разделе «Свидетельство о приёмке» руководства по эксплуатации ДРГ-АТ2331. Цифровой идентификатор ПО дан только для версий: - 1.0.0.0 «BDKG25.hex»; - 1.0.1.125 «BDKG25TOOL.exe»; - 1.0.4.51 «SARK2.exe» | ||||
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок:
- уровень защиты микропрограммного ПО сигнализаторов аварийных дозиметрических ДРГ-АТ2331 от непреднамеренных и преднамеренных изменений соответствует уровню «А»,
- уровень защиты внешнего ПО сигнализаторов аварийных дозиметрических ДРГ-АТ2331 от непреднамеренных и преднамеренных изменений соответствует уровню «С» .
Основные метрологические и технические характеристики сигнализаторов ДРГ-АТ2331 представлены в таблице 2.
Таблица 2
| Характеристика | Значение |
| Диапазон измерений мощности поглощённой дозы рентгеновского и гамма-излучения (далее - мощность дозы) | от 0,1 мкГр/ч до 1 Гр/ч |
| Диапазон измерений поглощённой дозы рентгеновского и гамма-излучения (далее - доза) за время превышения порогового значения по мощности дозы | от 0,05 мкГр до 10 Гр |
| Пределы допускаемой основной относительной погрешности измерений, %: - мощности дозы; - дозы | ±30 ±35 |
| Зависимость чувствительности относительно энергии 0,662 МэВ гамма - 137 излучения радионуклида Cs в диапазоне энергий от 60 кэВ до 3 МэВ регистрируемого рентгеновского и гамма - излучения, %, не более | ±35 |
| Время до срабатывания тревоги при облучении БДКГ-25 дозой и/или мощностью дозы, равной пороговому значению, умноженному на два, мс, не более | 300 |
| Время измерения мощности дозы (1 мкГр/ч) при статистической погрешности, не превышающей 20 %, с, не более | 120 |
| Прибор обеспечивает звуковую и световую сигнализации о перегрузке с индикацией показаний не ниже верхнего предела диапазона измерений мощности дозы рентгеновского и гамма-излучения: а) при превышении верхнего предела диапазона измерений мощности дозы рентгеновского и гамма-излучения; б) при 10-кратном в течение 5 мин превышении верхнего предела диапазона измерений мощности дозы рентгеновского и гамма-излучения. Время полного восстановления работоспособности прибора после облучения не более 5 мин | |
| Прибор обеспечивает возможность ввода двух пороговых уровней мощности дозы и сохранять пороговые уровни при последующих включениях. При превышении установленного аварийного порогового уровня мощности дозы срабатывает звуковая и световая сигнализация | |
| Прибор обеспечивает автоматическую запись в память: а) мощности дозы гамма-излучения с периодом 10 мин и в моменты изменения мощности дозы гамма-излучения; б) дозы гамма-излучения за время превышения рабочего порогового уровня; в) дозы гамма-излучения за время превышения аварийного порогового уровня. Прибор обеспечивает хранение записанных значений пороговых уровней во всех режимах при отключении питания | |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывной работы, ч, не менее а) при питании от сети переменного тока; б) при автономном питании от полностью заряженной аккумуляторной батареи | 24 6 |
| Нестабильность показаний за время непрерывной работы при питании от сети переменного тока, %, не более | ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерения мощности дозы, %: - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно 20 °С (на каждые 10 °С); | ±5 |
| Характеристика | Значение |
| - при изменении относительной влажности до 95 % при температуре 35 °С и более низких температурах без конденсации влаги относитель- | |
| но нормальных условий; | ±10 |
| - при изменении напряжения питания от номинального значения | |
| 230 (+23; -23) В, при работе от сети переменного тока; | ±5 |
| - при изменении напряжения питания от 8 до 28 В при работе от внут | |
| реннего источника питания | ±5 |
| Габаритные размеры составных частей сигнализатора, мм, не более | |
| - блок регистрации БР-АТ910; | 260 х 180 х 90 |
| - блок детектирования БДКГ-25; | диаметр 61 х 210 |
| - устройство сигнализации УС-АТ991с; | 185 х 105 х 98 |
| - устройство звуковое УЗ-АТ993; | 126 х 124 х 95 |
| - коробка клеммная; | 135 х 124 х 55 |
| - коммутатор; | 135 х 124 х 55 |
| - БИРП-12/2,5 | 320 х 220 х 85 |
| Масса составных частей сигнализатора, кг, не более | |
| - блок регистрации БР-АТ910; | 0,7 |
| - блок детектирования БДКГ-25; | 0,6 |
| - устройство сигнализации УС-АТ991с; | 0,4 |
| - устройство звуковое УЗ-АТ993; | 0,35 |
| - коробка клеммная; | 0,3 |
| - коммутатор; | 0,3 |
| - БИРП-12/2,5 (без аккумуляторной батареи) | 3,9 |
наносится:
- на этикетки составных частей сигнализатора методом офсетной печати;
- на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплект поставки сигнализатора указан в таблице 3. Таблица 3
| Наименование, тип | Обозначение | Количество | Примечание |
| Блок регистрации БР-АТ910 | ТИАЯ.468332.031 | 1 | |
| Блок детектирования гамма-излучения БДКГ-25 | ТИАЯ.418269.085 | от 1 до 3 | |
| Устройство звуковое УЗ-АТ993 | ТИАЯ.468231.003 | 1 | |
| Устройство сигнализации УС-АТ99^ | ТИАЯ.468239.008-01 | 1 | |
| Коммутатор К2/3с | ТИАЯ.468347.013 | от 1 до 3 | |
| Коммутатор К2 | ТИАЯ.468347.006 | 1 | |
| Коробка клеммная КК3/5 | ТИАЯ.301433.001-03 | 1 | Поставка по заказу |
| Адаптер интерфейсный USB-COMi-Sl-M | 1 | Поставка по заказу | |
| БИРП | ТУ 4371-011-45522894-2005 | 1 | Поставка по заказу |
| Наименование, тип | Обозначение | Количество | Примечание |
| Аккумуляторная батарея | от 1 до 2 | Устанавливается в БИРП. Поставка определяется при заказе | |
| Комплект монтажных частей | ТИАЯ.412914.009 | 1 | Поставка по заказу |
| Комплект принадлежностей для поверки | ТИАЯ.412914.034 | 1 | Поставка по заказу |
| Руководство по эксплуатации | ТИАЯ.412118.027 РЭ | 1 | Содержит раздел «Поверка» |
| Упаковка | ТИАЯ.305636.012 | 1 | |
| Упаковка | ТИАЯ.305642.028 | 1 | |
| Методика поверки | ТИАЯ.412118.027 МП | 1 | |
| Примечания 1 Допускается замена БИРП-12/2,5 ТУ 4371-011-45522894-2005 на другие типы блоков источника резервированного питания с аналогичными техническими характеристиками. 2 Допускается замена адаптера интерфейсного USB-COMi-Sl-M на другой тип адаптера интерфейсного с аналогичными техническими характеристиками | |||
осуществляется по документу ТИАЯ.412118.027 МП. МРБ МП.2377-2013 «Сигнализатор аварийный дозиметрический ДРГ-АТ2331. Методика поверки», утвержденному БелГим 17 декабря 2013 г.
Средства поверки: рабочий эталон второго разряда по ГОСТ 8.087-2000 - установка
137
поверочная дозиметрическая гамма-излучения с набором источников из радионуклида Cs, диапазон измерения мощности поглощенной дозы от 0,1 мкГр/ч до 1 Гр/ч, погрешность аттестации установки не более ±5 %.
«Сигнализатор аварийный дозиметрический ДРГ-АТ2331. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к сигнализаторам аварийным дозиметрическим ДРГ-АТ2331
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования»;
ТУ BY 100865348.032-2013 «Сигнализатор аварийный дозиметрический ДРГ-АТ2331. Технические условия».
- при выполнении деятельности по использованию атомной энергии;
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
