Анализаторы жидкости титриметрические AppliTek мод. EPA, UPA, 58285-14

Назначение

Анализаторы жидкости титриметрические AppliTek модели EPA, UPA (далее - анализаторы) предназначены для измерений массовой концентрации анионов (хлоридов, гидроксидов, карбонатов, сульфатов) в технологических жидкостях (рассоле) при производстве хлора, а также в сточных водах общезаводских вспомогательных систем, входящих в состав комплекса по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово.

Описание

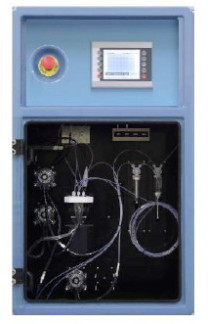

Анализаторы представляют собой стационарные автоматические приборы, выполненные в едином корпусе, в котором расположены три блока: аналитический, электрический и электронный (Рис. 1-2).

В аналитический блок входят аналитическая ячейка, состоящая из реакционной емкости с системой дозирования растворов, и первичного преобразователя (датчика), измеряющего физико-химические свойства пробы при выполнении измерений (в зависимости от метода измерений).

Электрический блок представляет собой электрическую схему, обеспечивающую функционирование анализатора.

В электронный блок входят микропроцессор с электронной схемой, обеспечивающие управление анализатором, обработку, хранение и передачу результатов измерений,

Ввод пробы осуществляют шприцом через уплотнительную прокладку. Для твердых проб используют испаритель, осуществляющий нагрев пробы.

Принцип действия анализаторов основан на непрерывном измерении сигнала, поступающего от первичного преобразователя в процессе добавления раствора с установленным значением концентрации реагента (титранта) до достижения точки эквивалентности. Объем титранта, израсходованного для проведения реакции пропорционален содержанию определяемого компонента.

Анализатор модели UPA зав. № AT-RMS005A предназначен для измерений массовой концентрации карбонат- и гидроксид- ионов в технологической жидкости (рассоле). Метод титрования - кислотно-основной с потенциометрическим определением точек эквивалентности. Отобранный объем пробы титруют раствором соляной кислоты с молярной концентрацией 0,05 моль/дм3. Фиксируют объем титранта, необходимого для достижения каждой из двух точек эквивалентности (точки перегиба на графике кривой титрования), по которым рассчитывают концентрации гидроксид- ионов и карбонат- ионов, соответственно.

Анализатор модели EPA зав. № AT-YWF020E предназначен для измерений массовой концентрации хлорид- ионов в сточной воде. Метод титрования - аргентометрический с потенциометрическим определением точки эквивалентности (серебряный электрод). Отобранный объем пробы в присутствии азотной кислоты титруют раствором нитрата серебра с молярной концентрацией 0,02 моль/дм .

Анализатор модели EPA зав. № AT-YWF020G предназначен для измерений массовой концентрации сульфат-ионов в сточной воде. В пробу добавляют раствор хлорида бария (избыток) при рН 1,5. Избыток ионов бария, не вступившего в реакцию, титруют раствором ди-гидроэтилендиаминтетраацетата натрия (ЭДТА) с молярной концентрацией 0,01 моль/дм в присутствии индикаторного раствора. Метод определения точки эквивалентности - колориметрический.

Вывод результатов измерений может осуществляться непосредственно на ЖК экран.

Программное обеспечение

Анализаторы оснащены аналоговым выходом 4-20 мА.

__т-*

&

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.

Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Таблица 1 - Идентификационные данные программного обеспечения

*и более поздние версии.

Технические характеристики

Метрологические и технические характеристики анализаторов приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Анализаторы жидкости титриметрические AppliTek модели

EPA, UPA зав. № AT-RMS005A, AT-YWF020E, AT-YWF020G    3 шт.

Паспорт    3 экз.

Методика поверки    1 экз.

Поверка

осуществляется по документу МП 58285-14 «Инструкция. Анализаторы жидкости титриметрические AppliTek модели EPA, UPA. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 10 февраля 2014 года.

Основные средства поверки:

-    ГСО состава хлорид-ионов № 7617-99;

-    ГСО состава сульфат-ионов № 7684-99;

-    стандарт-титр натрий гидроокись по ТУ 2642-001-56278322-2008;

-    стандарт-титр натрий углекислый по ТУ 2642-001-56278322-2008.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на анализаторы жидкости титриметриче-ские AppliTek модели EPA, UPA.

Нормативные и технические документы, устанавливающие требования к анализаторам жидкости титриметрическим AppliTek модели EPA, UPA

1. Техническая документация «AppliTek NV/SA/Inc.», Бельгия.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
