| Номер в госреестре | 58286-14 |
| Наименование СИ | Аппараты высоковольтные испытательные |
| Обозначение типа СИ | HVT, HVTS и HVTS-HP |
| Изготовитель | ООО "Харьковэнергоприбор", Украина, г.Харьков |
| Год регистрации | 2014 |
| Срок свидетельства | 15.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Аппараты высоковольтные испытательные типа HVT, HVTS и HVTS-HP Назначение средства измерений
Аппараты высоковольтные испытательные типа HVT, HVTS и HVTS-HP (далее по тексту - аппараты) предназначены для измерения напряжения и силы переменного (промышленной частоты 50 Гц) и постоянного тока.
Принцип действия измерительной части аппаратов основан на измерении электрического напряжения на выходе высоковольтного делителя напряжения, на который, в свою очередь, оно подается от внешнего высоковольтного источника (блок высокого напряжения), при трансформаторном повышении сетевого напряжения электрического тока, подводимого от регулируемого автотрансформатора (находится в блоке управления).
Измерение силы электрического тока в выходной цепи основано на измерении напряжения на встроенном шунте с последующим пересчетом в силу электрического тока.
Аппарат состоит из двух блоков - блока высокого напряжения и блока управления, сопряженных между собой кабелями питания (подается от блока управления к блоку высокого напряжения) и данных.
Блок управления конструктивно выполнен в пластиковом кейсе с откидной крышкой, при открывании которой оператор получает доступ к панели управления. На панели управления аппарата HVTS и HVTS-HP расположен графический дисплей, отображающий измерительную и прочую информацию. Измерительная информация на панели управления HVT отображается при помощи двух аналоговых стрелочных индикаторов напряжения (проградуирован в киловольтах) и силы тока (проградуирован в миллиамперах) с линейной шкалой.
Блок высокого напряжения представляет собой повышающий трансформатор напряжения с встроенным резистивным делителем напряжения и шунтом для измерения силы электрического тока на выходе. Блок снабжен внешним видимым короткозамыкателем (в выключенном положении создает короткое замыкание выхода), для снижения остаточного напряжения до безопасного уровня.
Расшифровка обозначения аппаратов:
HVT-XX/YY, HVTS-XX/YY и HVTS-HP-XX/YY-ZZ где XX - значение напряжения постоянного тока на выходе аппарата в киловольтах;
YY - значение напряжения переменного тока на выходе аппарата в киловольтах;
ZZ - значение полной выходной мощности аппарата в киловольтамперах.
Аппарат HVT встроенного программного обеспечения (далее по тексту - ПО) не имеет. Встроенное ПО аппарата HVTS и HVTS-HP представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования аппарата, управления интерфейсом и т.д. Данное ПО является метрологически значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений - «Высокий». Идентификационные данные метрологически значимого ПО аппаратов представлены в
таблице 1.
_Таблица 1 - Характеристики ПО
| Наименование ПО | Идентификацион ное наименование ПО | Номер версии (идентифика ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное для HVTS | hvts v2.03.hex | 2.03 | 6856eac4a467cff1d8 df98d5bba8e65c | md5 |
| Встроенное для HVTS-HP | hvts v2.03.hex | 2.03 | 6856eac4a467cff1d8 df98d5bba8e65c | md5 |

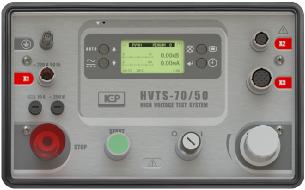

Внешний вид и схема пломбирования блоков управления HVT, HVTS и HVTS-HP представлены на рисунке 1.
в
Внешний вид блоков высокого напряжения представлен на рисунке 2.
Рисунок 2 - Внешний вид блоков высокого напряжения а - HVTS (газонаполненный); б - HVT
(маслонаполненный); в - HVTS-HP
Основные метрологические и технические характеристики аппаратов приведены в таблице 2. Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2 - Основные метрологические и технические характеристики
| Характеристика | Значение | ||
| HVT | HVTS | HVTS-HP | |
| Диапазон измерения напряжения электрического тока на выходе (переменное/постоянное), кВ | 50/70 | 00 0 / | 0...100/ 0...140 |
| Пределы допускаемой погрешности измерения напряжения электрического тока | ** 3 % | ± (0,02 И | В + 0,5) кВ |
| Диапазон измерения силы электрического тока на выходе (переменный/постоянный), мА | 45/1; * 15 | 00 / | 0.300/ 0.200 |
| Характеристика | Значение | ||
| HVT | HVTS | HVTS-HP | |
| Пределы допускаемой погрешности измерения силы электрического тока | 3 %** | ± (0,02 ИВ + 0,1) мА | |
| Напряжение питающей сети, В | 220 ± 22 | ||
| Частота питающей сети, Гц | 50 ± 1 | ||
| Рабочая температура окружающего воздуха, °С | минус 10 ... плюс 35 | ||
| Относительная влажность воздуха (без конденсации), % не более | 80 | 98 | |
| Потребляемая мощность, кВ-А, не более | 3 | 7,5; 17,5 | |
| Габаритные размеры блока управления, мм, не более | 345x215x260 | ||
| Масса блока управления, кг, не более | 13 | 14 | 14 |
| Габаритные размеры блока высокого напряжения, мм, не более | 360x310x500 | 380x390x410 | 600x1300x1050 |
| Масса блока высокого напряжения, кг, не более | 35 | 38 | 250 |
| Средний срок службы, лет | 10 | ||
| * Указаны верхние границы измерения аналоговой шкалы. Шкала линейная. Начальная точка - 0. ** Приведенная погрешность к верхней границе измерения. | |||
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а на переднюю панель аппарата (панель управления) методом трафаретной печати со слоем защитного покрытия.
Комплектность поставки аппаратов приведена в таблице 3.
Таблица 3 - Комплектность
| №№ п/п | Наименование изделия | Кол-во |
| 1 | Аппарат высоковольтный испытательный типа HVT, HVTS и HVTS-HP | 1 шт. |
| 2 | Паспорт | 1 экз. |
| 3 | Руководство по эксплуатации | 1 экз. |
| 4 | Аппараты высоковольтные испытательные типа HVT, HVTS и HVTS-HP. Методика поверки | 1 экз. |
| 5 | Комплект проводов и кабелей | 1 шт. |
осуществляется по документу МП 58286-14 «Аппараты высоковольтные испытательные типа HVT, HVTS и HVTS-HP. Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2014 г.
Таблица 4 - Перечень основного оборудования для поверки
| Наименование и тип средства поверки | Госреестр № |
| Делитель напряжения ДН-200э | 54883-13 |
| Измеритель постоянных и переменных напряжений ИПН-2э | 26301-04 |
| Мультиметр цифровой 2002 | 25787-08 |
Сведения приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аппаратам высоковольтным испытательным типа HVT, HVTS и HVTS-HP:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»
3. Техническая документация фирмы-изготовителя.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 84 |
| Поверителей | 30 |
| Актуальность данных | 18.11.2024 |
