Трансформаторы тока ТГФ-110, 58287-14

58287-14
Трансформаторы тока типа ТГФ-110 (далее трансформаторы) предназначенные для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в открытых распределительных устройствах переменного тока частоты 50 и 60 Гц на номинальное напряжение 110 кВ.
Документы
Карточка СИ
Номер в госреестре 58287-14
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТГФ-110
Изготовитель ОАО "Энергомеханический завод", г.С.-Петербург
Год регистрации 2014
Срок свидетельства 28.08.2019
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока типа ТГФ-110 Назначение средства измерений

Трансформаторы тока типа ТГФ-110 (далее трансформаторы) предназначенные для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в открытых распределительных устройствах переменного тока частоты 50 и 60 Гц на номинальное напряжение 110 кВ.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

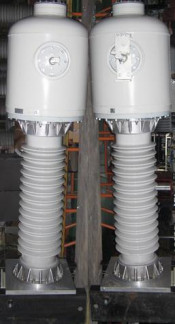

По конструктивному исполнению трансформаторы относятся к опорным, одноступенчатым, с верхним расположением вторичных обмоток. Трансформаторы выполнены в металлическом корпусе закрепленном на фарфоровом изоляторе. Основная высоковольтная изоляция обеспечивается за счёт элегаза.

Трансформаторы имеют 4 варианта исполнения в зависимости от первичной обмотки на номинальный первичный ток: многовитковая (50; 75; 100; 150; 200; 300; 400 А), двухвитковая (600; 750 А), одновитковая (1000;1500;2000 А), двухвитковая с переключением, имеет два коэффициента трансформации по первичному току (300-600; 400-800; 600-1200; 750-1500; 10002000 А).

Технические характеристики

Таблица 1- Метрологические и технические характеристики трансформаторов тока типа ТГФ-110

Характеристика

Значение

Номинальное напряжение трансформатора ином, кВ

110

Наибольшее рабочее напряжение, кВ

126

Номинальное значение силы первичного тока, A1-*

от 50 до 2000

Наибольший рабочий первичный ток, А

По ГОСТ 7746-2001

Наибольший рабочий первичный ток для обмотки измерения к.т. 0,2S;

В % от 1ном. ^

150; 200

Номинальное значение силы вторичного тока, А

1; 5

Номинальная частота, Гц

50; 60

Количество вторичных обмоток: 2) для измерений и учета для защиты

1; 2 3; 4; 5

Класс точности вторичной обмотки для измерений и учета

0,2S3); 0,5S3); 0,2; 0,5

Класс точности вторичной обмотки для защиты

5Р;10Р

Номинальная вторичная нагрузка вторичной обмотки для измерений и учета, В-А:

с коэффициентом мощности cos ф2 = 0,8, с коэффициентом мощности cos ф2 = 1 (при 12н=1 А), с коэффициентом мощности cos ф2 = 1 (при 12н=5 А),

от 2 до 60 1; 2 2,5; 3,75

Номинальная вторичная нагрузка обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, В-А,

от 20 до 60

Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более

от 5 до 15

Номинальная предельная кратность вторичной обмотки для защиты, не менее

от 15 до 40

Ток термической стойкости, кА

от 4 до 60

Время протекания тока термической стойкости, с

3

Ток электродинамической стойкости, кА

от 10 до 150

Удельная длина пути утечки, см/кВ, не менее

2,25

Интенсивность частичных разрядов внутренней изоляции первичной обмотки, пКл,не более

10

Средняя наработка на отказ, ч, не менее

400 000

Срок службы до списания, лет, не менее

30

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У1**, УХЛ1*, УХЛ1

Габаритные размеры, мм

2460x1500x616

Масс, кг, не более

450 ± 45

Примечание:

^Возможны любые значения номинального первичного тока в соответствии с ГОСТ 7746-2001.

2)Вторичные    обмотки могут иметь ответвление на требуемое значение номинального первичного тока. Для номинального первичного тока 750-1500 А ответвление соответствует первичному току 400 и 800 А.

3)Класс    точности 0,2S; 0,5S сохраняется от минимальной до номинальной вторичной нагрузки.

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

В комплект поставки трансформаторов тока типа ТГФ-110 входит:

-    трансформатор тока типа ТГФ-110 - 1 шт.;

-    комплект ЗИП одиночный - 1 шт.;

-    комплект ЗИП групповой (по заказу);

-    комплект ЗИП монтажный (по заказу);

-    паспорт - 1 экз.;

-    паспорт сосуда, работающего под давлением- 1 экз.;

-    руководство по эксплуатации на партию из трех трансформаторов тока, поставляемых по одному заказу в один адрес- 1 экз.;

-    руководство по эксплуатации сигнализатора давления с партией трансформаторов тока, поставляемых по одному адресу- 1 экз.;

-    ведомость одиночного комплекта ЗИП - 1 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от

2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ±

0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).

Сведения о методах измерений

Представлены в документе «Трансформатор тока типа ТГФ-110. Руководство по эксплуатации ВИЦ0.460.000 РЭ».

Нормативные и технические документы, устанавливающие требования к трансформаторам тока типа ТГФ-110

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 17412-72 «Изделия электротехнические для районов с холодным климатом. Общие технические условия».

ТУ 3414-004-05755697-2008 «Трансформаторы тока типа ТГФ-110. Технические условия».

Рекомендации к применению

-    «при выполнении государственных учетных операций и учете количества энергетических ресурсов»
