Преобразователи перемещения токовихревые WK-142К, 58290-14

Преобразователи перемещения токовихревые серии WK-142R (далее - преобразователи) предназначены для преобразования осевого перемещения и виброперемещения в пропорциональный электрический сигнал.

Документы

Описание типа

Карточка СИ

Номер в госреестре	58290-14
Наименование СИ	Преобразователи перемещения токовихревые
Обозначение типа СИ	WK-142К
Изготовитель	"Shinkawa Sensor Technology, Inc.", Япония
Год регистрации	2014
Срок свидетельства	25.08.2019
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Описание

Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого сенсором, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от комплектации).

Конструктивно преобразователи состоят из сенсора WL-142К05, генератора гармонических колебаний WK-142К и соединительного кабеля WW-142K Сенсор питается высокочастотным напряжением от генератора. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом.

Конструктивно преобразователь выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

Преобразователи имеют модификации внутри серии WK-142^ отличающиеся диапазоном измерения виброперемещения, а также массогабаритными характеристиками.

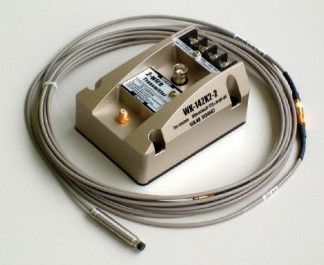

Внешний вид преобразователей показан на рисунке 1.

Технические характеристики

Наименование характеристики	Значение характеристики, вариант исполнения
Номинальный коэффициент преобразования, мВ/мкм	7,87
Пределы отклонения коэффициента преобразования от номинального значения, %	6,5
Диапазон измерения осевого перемещения, мм	от 0,3 до 1,7
Диапазоны измерения виброперемещения, мкм	от 0 до 100 от 0 до 125 от 0 до 200 от 0 до 250 от 0 до 400
Диапазон рабочих частот, Гц	от 5 до 6000
Неравномерность частотной характеристики, дБ	-3
Нелинейность амплитудной характеристики, %	6,5
Пределы допускаемой основной относительной погрешности преобразования,%	±8
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, %	±0,5
Диапазон выходного тока, мА	от 4 до 20
Диапазон выходного напряжения, В	от 2,4 до 13,4
Электрическое сопротивление изоляции, не менее, МОм	100
Электрическая прочность изоляции, не менее, В	2000
Напряжение питания постоянного тока, В	от 12 до 35
Потребляемая мощность, Вт	0,1
Габаритные размеры: - WL-142K05 (диаметр резьбыхдлина без кабеля), мм, не более - WK-142K (длина), м, не более - WW-142K (длинахширинахвысота), мм, не более	М10х253 7 100x74x50
Масса преобразователя, г, не более	530
Рабочие условия эксплуатации: - диапазон температур WL-142K05, °С - диапазон температур WK-142K и WW-142K, °С	от 0 до 70 от минус 34 до 125

Примечание: характеристики приведены для электропроводящих объектов измерений, изготовленных из материала сталь марки JIS SCM440 (аналог AISI 4140).

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.

Комплектность

Сенсор 1 шт.

Генератор гармонических колебаний 1 шт.

Соединительный кабель 1 шт.

Паспорт 1 экз.

Методика поверки 1 экз.

Поверка

осуществляется в соответствии с документом МП 58290-14 «Преобразователи перемещения токовихревые серии WK-142K Методика поверки», утвержденным ФГУП «ВНИИМС» в июне 2014 г.

Основные средства поверки:

- эталон 2 разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90.

Сведения о методах измерений

приведены в руководстве по эксплуатации на преобразователи перемещения токовихревые серии WK-142K

Нормативные и технические документы, устанавливающие требования к преобразователям перемещения токовихревым серии WK-142К

1. ГОСТ Р 8.800-2012 «Государственная поверочная схема для средств измерения виброперемещения, виброскорости и виброускорения в диапазоне частот 3 10-1 - 2104 Гц».

2. Техническая документация фирмы «Shinkawa Sensor Technologi, Inc.», Япония.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
