Тестеры оптические с ваттметрами и источниками AQ2170, AQ2180 и AQ4280, 58291-14

Назначение

Тестеры оптические с ваттметрами AQ2170, AQ2180 и источниками AQ4280 (далее по тексту - тестеры) предназначены для измерений средней мощности и затухания оптического излучения в волоконно-оптических кабелях и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи.

Описание

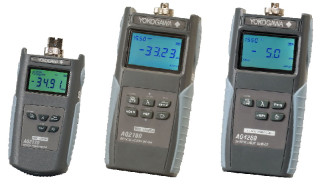

Тестер состоит из измерителя средней мощности оптического излучения - ваттметра AQ2170 или AQ2180 и источника оптического излучения с волоконно-оптическим выходом на основе полупроводниковых лазеров AQ4280. Принцип действия ваттметров основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Ваттметры AQ2170 и AQ2180 рассчитаны на стандартный диапазон уровней мощности (от минус 60 до 5 дБм), а AQ2170H и AQ2180H - на повышенные уровни (от минус 40 до 23 дБм). Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 270 Гц, 1 кГц, 2 кГц. Ваттметры AQ2180 оснащены интерфейсом USB, а также внутренней памятью для сохранения и воспроизведения сохраненных ранее результатов измерений. Ваттметры AQ2170 и AQ2180 обеспечивают автоматический выбор рабочей длины волны при работе с источниками оптического излучения серии AQ4280, а также функцией определения частоты модуляции оптического сигнала. Описание функций меню и результаты измерений выводятся на монохромный ЖК экран.

Конструктивно ваттметры и источники, входящие в состав тестера, выполнены в малогабаритных пластмассовых корпусах с прорезиненными вставками.

Для ограничения доступа внутрь корпуса прибора ваттметры и источники пломбируются защитной наклейкой на правой боковой стороне прибора в месте стыковки передней и задней части корпуса.

Программное обеспечение

Приборы, входящие в состав тестеров, функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде, задания условий измерения и сохранения результатов измерений в памяти прибора.

Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части прибора. Модификация ПО возможна только в сервисных центрах фирмы-производителя.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных измене

ний соответствует уровню «А».

Технические характеристики

Таблица 2_

Таблица 3

Электропитание ваттметров AQ2170 осуществляется от 4 элементов серии ААА, ватт

метров AQ2180 и источников AQ4280 - от 2 элементов серии АА Рабочие условия эксплуатации ваттметров:

•    температура окружающей среды, °С.........................................от минус 10 до 50

•    относительная влажность воздуха при +30оС, %, не более..............от 20 до 80

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.

Комплектность

Таблица 4

* - количество и тип приборов, входящих в состав тестера, определяется при заказе

Поверка

осуществляется по документу ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».

Основные средства поверки:

1 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (№ 49185-12 в Госреестре СИ РФ).

Основные метрологические характеристики:

10 2

-    диапазон измеряемых значений средней мощности оптического излучения 10 -10 Вт;

-    диапазон длин волн исследуемого излучения 600-1700 нм;

-    длины волн калибровки 850±10, 1310+10, 1550+10, 1490±5, 1625+5 нм;

-    предел допускаемой относительной погрешности измерений средней мощности на

10    3    3    2

длинах волн калибровки в диапазоне 10 - 2-10" Вт 2,5 %, в диапазоне 2-10" - 10 Вт 3,5%, в рабочем спектральном диапазоне 5%, измерений относительных уровней мощности в диапазоне 10-10 - 2-10-3 Вт 1,2%;

-    рабочий диапазон длин волн спектральной установки 600 - 1700 нм;

-    предел допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника 5 %;

-    предел допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн 1 нм.

Сведения о методах измерений

«Тестеры оптические с ваттметрами AQ2170, AQ2180 и источниками AQ4280. Руководство по эксплуатации», раздел 5.

Нормативные документы, устанавливающие требования к тестерам оптическим с ваттметрами AQ2170, AQ2180 и источниками AQ4280

ГОСТ 8.585-2005 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины для волоконно-оптических систем связи и передачи информации».

Рекомендации к применению

При оказании услуг почтовой связи, учете объема оказанных услуг электросвязи операторами связи и обеспечении целостности и устойчивости функционирования сети связи общего пользования (измерения, выполняемые при проведении работ по оценке соответствия средств связи установленным обязательным требованиям), согласно приказа Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184.
