Номер в госреестре | 58292-14 |
Наименование СИ | Рефлектометры оптические |
Обозначение типа СИ | AQ1200, AQ1205 |
Изготовитель | "Yokogawa Meters & Instruments Corporation", Япония |
Год регистрации | 2014 |
Срок свидетельства | 25.08.2019 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Рефлектометры оптические AQ1200, AQ1205 (далее по тексту - рефлектометры) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т. е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометры включают две модификации, каждая из которых в свою очередь представлена рядом моделей.
Модификация AQ1200 включает модели AQ1200А, AQ1200В, AQ1200Q AQ1200Е.
Модификация AQ1205 включает модели AQ1205А, AQ1205Е, AQ1205F.
Модели отличаются набором длин волн, значениями динамического диапазона и мертвой зоны.
Рефлектометры могут быть оборудованы в зависимости от требований заказчика одной из опций измерителя мощности: SLT, HLT, PPM (PON). Опция SLT рассчитана на стандартный диапазон уровней мощности - от минус 60 до плюс 10 дБм, HLT - на диапазон высоких уровней мощности - от минус 40 до плюс 27 дБм. Опция измерителя мощности PPM позволяет проводить измерения в сетях PON на длинах волн 1490 нм и 1550 нм одновременно, а также на длине волны 1310 нм. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Прибор может быть оборудован рядом портов в зависимости от требований заказчика:
- измерительный порт оптического рефлектометра/источника оптического излучения, может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора;
- порт встраиваемого измерителя оптической мощности;
- порт встраиваемого источника излучения видимого света для проверки целостности волоконной линии и определения изгибов оптического волокна.
Прибор может быть снабжен по требованию заказчика видеомикроскопом для анализа состояния поверхности контактной области волоконно-оптического разъема кабелей и измерительных приборов.

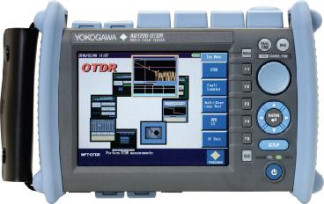

Конструктивно прибор выполнен в прямоугольном пластмассовом корпусе в виде переносного прибора. Прочный пылевлагозащищенный корпус прибора с обрезиненной защитой от ударов позволяет проводить обслуживание оптических линий связи в полевых условиях.
Основные элементы управления прибором расположены на передней панели.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование. Пломбируется место соприкосновения передней и задней панелей корпуса на нижней стороне прибора.
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
AQ1200 Firmware MFT OTDR.YMC | R02.04 | 430716BC | CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Таблица 2
Наименование характеристики | Значение характеристики | |||
модель AQ1200A | модель AQ1200B | модель AQ1200C | модель AQ1200E | |
Тип волокна | одномодовое 9/125 мкм | |||
Рабочие длины волн, нм | 1310±25 1550±25 | 1625± 10 | 1650 ± 5 1650± 10 | 1310±25 1550±25 1625 ± 10 |
Динамический диапазон * измерений ослабления , дБ, не менее (по уровню 98 % от максимума шумов / по уровню SNR=1, при длительности импульса 10 мкс) | 30 / 32 (для 1310 нм) 28 / 30 (для 1550 нм) | 28 / 30 (для 1625 нм) | 28 / 30 (для 1650 нм) | 30 /32 (для 1310 нм) 28 /30 (для 1550 нм) 28 / 30 (для 1625 нм) |
Пределы допускаемой абсолютной погрешности измерения ослабления, дБ | ДА= ± 0,05-А, где А - измеряемое ослабление, дБ (если А<1, принимается А=1) | |||
Диапазоны измеряемых длин, км | 0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 50; 0 - 100; 0 - 200; 0 - 300; 0 - 400; 0 - 512 | |||
Пределы допускаемой абсолютной погрешности при измерении длины, м | ДЬ = ± (1 + 210-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м. | |||
Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | 4 (1310 нм) 5 (1550 нм) 0,8 | 7 0,8 | 7 0,8 | 4 (1310 нм) 5 (1550 нм) 7 (1625 нм) 0,8 |
Длительность зондирующих импульсов, нс | 3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 | |||
* Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс, усреднении 3 мин. |
Наименование характеристики | Значение характеристики | |||
модель AQ1205A | модель AQ1205E | модель AQ1205F | ||
Тип волокна | одномодовое 9/125 мкм | |||
Рабочие длины волн, нм | 1310±25 1550±25 | 1310±25 1550±25 1625±25 | 1310±25 1550±25 1650± 10 | |
Динамический диапазон * измерений ослабления , дБ, не менее (по уровню 98 % от максимума шумов / по уровню SNR=1, при длительности импульса 20 мкс) | 38 / 40 (для 1310 нм) 36 / 38 (для 1550 нм) | 38 / 40 (для 1310 нм) 36 / 38 (для 1550 нм) 34 / 36 (для 1625 нм) | 38 / 40 (для 1310 нм) 36 / 38 (для 1550 нм) 28 / 30 (для 1650 нм) | |
Пределы допускаемой абсолютной погрешности измерения ослабления, дБ | ДА= ± 0,05-А, где А - измеряемое ослабление, дБ (если А<1, принимается А=1) | |||
Диапазоны измеряемых длин, км | 0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 50; 0 - 100; 0 - 200; 0 - 300; 0 - 400; 0 - 512 | |||
Пределы допускаемой абсолютной погрешности при измерении длины, м | ДЬ = ± (1 + 210-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м. | |||
Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | 4 (1310 нм) 5 (1550 нм) 0,8 | 4 (1310 нм) 5 (1550 нм) 7 (1625 нм) 0,8 | 4 (1310 нм) 5 (1550 нм) 7 (1650 нм) 0,8 | |
Длительность зондирующих импульсов, нс | 3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 | |||
* Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс, усреднении 3 мин. |
Таблица 4. Опции измерителя мощности
Наименование характеристики | Значение характеристики | ||
SLT | HLT | PPM | |
Диапазон длин волн исследуемого излучения, нм | 800 - 1700 | - | |
Длины волн калибровки, нм | 850, 1300, 1310, 1490, 1550, 1625, 1650 нм | 1310, 1490, 1550 | |
Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм* | минус 70 - 10 | минус 50 - 27 | минус 70 - 10 (для 1310, 1490 нм) минус 50 - 27 (для 1550 нм) |
Диапазон измерений уровня средней мощности оптического излучения (Р), дБм | Непрерывное: минус 60 - 10 Модулированное: минус 60 - 7 | Непрерывное: минус 40 - 27 Модулированное: минус 40 - 24 | 1310, 1490 нм: минус 60 - 10 1550 нм: минус 40 - 27 |
Наименование характеристики | Значение характеристики | |||||||||
SLT | HLT | PPM | ||||||||
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при температуре (23±2)°C, дБ | 850 нм | ± | ( 2 Л 0,4 + — 1 A | ± | 0,4 + 200 ' A 0 | — | ||||
1300 1310 1490 1550 1625 1650 нм | ± | ( 2 > 0,3 + — 1 A J | ± | 0,3 + 200 ] A J | ± для 1 / ± V д | ( 2 ^ 0,5 + — V A J 310, 1490 ' r 200 0,5 + AJ я 1550 нм | 1м; \ | |||
Пределы допускаемой относительной погрешности измерений относительных уровней мощности при температуре (23±2)°C, дБ | ± | ( 2 ^ 0,2 + — v A J | ± | 0,2 + 200 1 A J | — | |||||
где A - численное значение мощности в нВт: A=100,1P+6 | ||||||||||
* здесь и далее (дБм) обозначает (дБ) относительно 1 мВт |
Таблица 5. Опции источника оптического излучения
Наименование характеристики | Значение | ||||||
AQ1200A | AQ1200B | AQ1200C | AQ1200E | AQ1205A | AQ1205E | AQ1205F | |
Длины волн излучения, нм | 1310±25 1550±25 | 1625±10 | 1650±5 1650±10 | 1310±25 1550±25 1625±10 | 1310±25 1550±25 | 1310±25 1550±25 1625±25 | 1310±25 1550±25 1650±10 |
Уровень выходной мощности в непрерывном режиме, дБм, не менее | минус 4 | ||||||
Нестабильность уровня мощности излучения за 15 мин, дБ, не более | для 1310 и 1550 нм: 0,05 для 1625 и 1650 нм: 0,15 |
Таблица 6
Электропитание осуществляется: - от сети переменного тока через блок питания (сетевой адаптер) напряжением, В частотой, Гц | 100 - 220 50/60 |
Габаритные размеры (ВхШхГ), мм, не более | 157x217,5x74 |
Масса, кг, не более | 1,2 |
Условия эксплуатации: | |
Температура окружающей среды, °С | 0 - 45 |
Относительная влажность воздуха, % | 20 - 85 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на переднюю панель корпуса прибора.
Таблица 7
Наименование | Количество, шт. |
Рефлектометр оптический AQ1200, AQ1205* | 1 |
Сетевой адаптер с сетевым шнуром | 1 |
Аккумуляторная батарея | 1 |
Наплечный ремень | 1 |
Боковой ремешок-ручка | 1 |
Руководство по эксплуатации на английском языке (CD) | 1 |
Руководство по эксплуатации на русском языке | 1 |
ПО для обработки рефлектограмм на компьютере (CD) | 1 |
Инструкция к ПО для обработки рефлектограмм на русском языке | 1 |
Тест-сертификат | 1 |
USB-flash карта памяти | 1 |
Кейс для переноски | 1 |
* модель по выбору заказчика |
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310 ± 30 нм, 1550 ± 30 нм. Диапазон воспроизведения длины: 0,06 - 500 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: Д=± (0,15+110-6L), где L - воспроизводимая длина.
Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: Д<0,015А, где А - измеряемое вносимое ослабление.
Длительность зондирующих импульсов (в единицах длины):
- при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000 м;
- при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000 м.
2 Рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС.
Основные метрологические характеристики:
10 2
-диапазон измеряемых значений средней мощности: (10 - 10 ) Вт;
-диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700) нм;
-пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем спектральном диапазоне 5 %.
3 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений: 0 - 500 МГц.
Погрешность измерений: ± 1,5 %.
«Рефлектометры оптические AQ1200, AQ1205. Руководство по эксплуатации» главы 2-4.
Нормативные документы, устанавливающие требования к рефлектометрам оптическим AQ1200, AQ1205
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
При оказании услуг почтовой связи, учете объема оказанных услуг электросвязи операторами связи и обеспечении целостности и устойчивости функционирования сети связи общего пользования (измерения, выполняемые при проведении работ по оценке соответствия средств связи установленным обязательным требованиям), согласно приказа Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. №184.
Зарегистрировано поверок | 205 |
Поверителей | 21 |
Актуальность данных | 18.11.2024 |
