| Номер в госреестре | 58295-14 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU) |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 15.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые серии TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Принцип действия основан на аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограммы с измерением амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, GPIB.

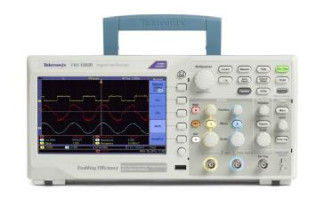

Конструктивно осциллографы цифровые серии TBS1000B выполнены в виде моноблока в настольном исполнении, их внешний вид показан на фотографиях 1 и 2.
По условиям эксплуатации осциллографы цифровые серии TBS1000B соответствуют группе
3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до 50 °C.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
уровень защиты (класс риска)
идентификационное наименование идентификационный номер версии
«низкий» по Р50.2.077-2014
(класс риска “А” по WELMEC 7.2 для категории U) TBS1000В Firmware V1.10 и выше
| количество каналов | 2 |
| входное сопротивление | 1 МОм |
| максимальная скорость выборки на один канал | |
| TBS1052B, TBS1072B | 1107с |
| TBS1102B, TBS1152B, TBS1202B | 2- 109/с |
| максимальная длина записи отсчетов в память | 2500 |
| коэффициент отклонения Ко, в последовательности 1-2-5 | от 2 мВ/дел до 5 В/дел |
| пределы допускаемой относительной погрешности коэффициента отклонения | |
| Ко = 2 мВ/дел; 5 мВ/дел | ±4% |
| Ко > 10 мВ/дел | ±3 % |
| верхняя частота полосы пропускания по уровню - 3 дБ при Ко > TBS 1052В ТВ S1072В | 5 мВ/дел 50 МГц 70 МГц |
| TBS1102B | 100 МГц |
| TBS 1152В | 150 МГц |
| ТВ S1202В | 200 МГц |
| коэффициент развертки (в последовательности 1-2,5-5) TBS 1052В, TBS 1072В ......................................................................................................TBS1102В. TBS1152В. TBS 1202В....................................................................... | от 5 нс/дел до 50 с/дел от 2,5 нс/дел до 50 с/дел |
| пределы допускаемой относительной погрешности измерения временных интервалов > 1 мс | ± 50 10-6 |
| пороги внутренней синхронизации | |
| на частоте 10 МГц | 1 дел |
| TBS1052B, TBS1072B, TBS1102B на верхней частоте полосы пропускания | 1,5 дел |
| TBS1152B, ТВS1202В на частоте 100 МГц | 1,5 дел |
| TBS 1152В, TBS 1202В на верхней частоте полосы пропускания | 2 дел |
| общие характеристики | |
| тип входных ВЧ соединителей | BNC(f) |
| габаритные размеры (ширина х высота х глубина), мм | 326 х 158 х 124 |
| масса, не более | 2,0 кг |
| параметры питания | |
| частота сети | от 45 до 66 Гц; от 360 до 440 Гц |
| напряжение сети частота сети от 45 до 66 Гц частота сети от 360 до 440 Гц | от 90 до 262 В от 90 до 132 В |
| потребляемая мощность, не более | 30 Вт |
| условия эксплуатации | группа 3 ГОСТ 22261-94 |
| рабочий диапазон температуры окружающей среды | от 0 до 50 °С |
| диапазон температур транспортирования и хранения | от - 40 до + 71 °С |
| относительная влажность воздуха, не более при температуре от 0 до 40 °C при температуре от 40 до 50 °С, без конденсата | от 5 до 90 % от 5 до 45 % |
| предельная высота над уровнем моря | 3000 м |
| электромагнитная совместимость | по ГОСТР 51522-99 |
| безопасность | по ГОСТР 52319-2005 |
Знак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| осциллограф цифровой TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU | 1 шт. по заказу |
| кабель сетевой опция A1 | 1 шт. |
| пробник TPP0051 для моделей TBS1052B/EDU | 1 шт. |
| пробник TPP0101 для моделей TBS1072B/EDU, TBS1102B/EDU пробник TPP0201 для моделей TBS1152B/EDU, TBS1202B/EDU | |
| руководство по установке и технике безопасности | 1 шт. |
| компакт-диск CD с документацией: осциллографы цифровые серии TBS1000B. Руководство по эксплуатации. 077-0896-00 | 1 шт. |
| методика поверки МП РТ 2122-2014 | 1 шт. |
осуществляется по документу МП РТ 2122-2014 «Осциллографы цифровые серии TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU)», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 17.06.2014 г.
Средства поверки
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| калибратор осциллографов относительная погрешность установки синусоидального напряжения частотой 1 кГц с амплитудой от 35 мВ до 14 В не более ± 0,7 %; неравномерность АЧХ в диапазоне от 50 кГц до 150 МГц не более ± 5 %; относительная погрешность установки периода 10 мс не более ± 1010-6 | калибратор универсальный Fluke 9100 с модулем измерительным для калибровки осциллографов option 600 относительная погрешность установки синусоидального напряжения частотой 1 кГц с амплитудой от 35 мВ до 14 В не более ± 0,25 %; неравномерность АЧХ в диапазоне от 50 кГц до 250 МГц не более ± 3 %; относительная погрешность установки периода от 4 нс до 5,5 с не более ± 2,5 10-6 |
Методы измерений изложены в разделах руководства по эксплуатации 077-0896-00.
Нормативные документы, устанавливающие требования к осциллографам цифровым серии TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU)
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1002 |
| Поверителей | 76 |
| Актуальность данных | 19.11.2024 |
