Номер в госреестре | 58298-14 |
Наименование СИ | Толщиномеры ультразвуковые |
Обозначение типа СИ | Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V СDL, V CW, V СDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW) |
Изготовитель | "Sonatest Ltd.", Великобритания |
Год регистрации | 2014 |
Срок свидетельства | 15.07.2024 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Толщиномеры ультразвуковые Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V CDL, V CW, V СDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW) (далее по тексту - толщиномеры) предназначены для измерения толщины ферромагнитных, неферромагнитных материалов, труб, металлоконструкций различных объектов, сосудов под давлением, стекла, пластика, резины и т.п.
Толщиномеры являются ультразвуковыми переносными измерительными приборами неразрушающего контроля.
Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную панель ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительно излученного.
Толщиномеры состоят из электронного блока и ультразвукового преобразователя.
Общий вид толщиномеров представлен на рисунке 1.
Sty 1
а) б) в)

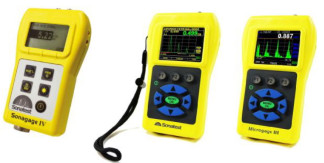

Рис.1. Общий вид толщиномеров: а) Sonogage IV; б) T-Gage V; в) Microgage III
Электронный блок определяет и отображает значение толщины, а также форму волны и установленные параметры. Записываемое электронным блоком показание толщины или изображение формы волны сопровождается полной информацией об условиях измерений, включающих скорость ультразвука, коэффициент усиления и т.п.
На передней панели электронного блока расположена клавиатура и дисплей.
Область применения: контроль и диагностика особо ответственных объектов энергетики, машиностроения, судостроения, автомобилестроения, нефтегазовых и нефтеперерабатывающих комплексов и др.
Толщиномеры T-Gage V и Microgage III имеют модификации, дополняющие базовую модель различными функциями, не влияющими на метрологические характеристики.
В таблице 1 приведены основные отличия модификаций толщиномеров T-Gage V и Microgage III.
Таблица 1.
Модификация | Дополнительные функции | |
T-Gage | Microgage | |
V B | III B | Бюджетная модификация. Отсутствуют функции регулировки усиления, дифференциальный режим, кнопочная панель с подсветкой, режим «Эхо-эхо» |
V | III | Базовая модификация |
V DL | III DL | К функциям базовой модификации добавлены автоматический индикатор износа ПЭП, В-скан по времени, память данных |
V W | III W | К функциям базовой модификации добавлен А-скан |
V DLW | III DLW | К функциям модификации DL добавлен А-скан |
V C | III C | К функциям базовой модификации добавлен цветной дисплей |
V СDL | III DLС | К функциям модификации C добавлена память данных, В-скан по времени |
V CW | III CW | К функциям модификации W добавлен цветной дисплей |
V СDLW | III DLСW | К функциям модификации DLC/CDL добавлен А-скан, В-скан с кодировщика положений |
Толщиномеры имеют встроенное программное обеспечение (ПО). Таблица 2
Идентификационное наименование программного обеспечения | Номер версии (идентификационн ый номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
SonagageIV | V1.1 и выше | - | - |
T-Gage V | V3.15 и выше | - | - |
Microgage III | V1.11 и выше | - | - |
Защита от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 3. Таблица 3
Наименование характеристики | Значение |
Диапазон измерений толщины, мм: - Sonagage IV, T-Gage V; - Microgage III. | От 0,2 до 300 От 0,2 до 300 |
Пределы допускаемой абсолютной погрешности измерения толщины, мм - Sonagage IV и T-Gage в диапазоне от 0,2 до 100 мм включительно; - Sonagage IV и T-Gage в диапазоне свыше 100 до 300 мм; | ± 0,1 ± 0,5 |
- Microgage III. | ± (0,006+0,0006 X) где X - толщина измеряемого объекта, мм |
Дискретность измерений толщины, мм: - Sonagage IV, T-Gage V; - Microgage III. | 0,01 0,001 |
Диапазон устанавливаемых значений скорости звука в материале, мм/мкс | От 1016 до 15240 |
Рабочий диапазон частот, МГц: - Sonagage IV, T-Gage V; - Microgage III. | От 0,5 до 20 От 0,5 до 30 |
Напряжение питания (2 элемента типа АА), В | 3 |
Г абаритные размеры электронного блока (длина х ширина х высота), мм, не более | 127 х 77 х 32 |
Масса электронного блока с аккумулятором, кг, не более | 0,23 |
Условия эксплуатации: Температура окружающей среды, °С | От минус 20 до 50 |
Наносится на задней панели электронного блока и на титульном листе паспорта методом печати.
Таблица 4
№ п.п. | Наименование и условное обозначение | Количество |
1. | Электронный блок | 1 шт. |
2. | Преобразователь пьезоэлектрический раздельно-совмещенный 5 МГц, 0 6мм | 1 шт.* |
3. | Контрольный образец | 1 шт.** |
4. | Контактная жидкость | 1 шт. |
5. | Чехол | 1 шт. ** |
6. | Элементы питания: щелочные батареи или никель-кадмиевые аккумуляторы типа AA | 2 шт. |
7. | Футляр для переноски и хранения | 1 шт. |
8. | Руководство по эксплуатации | 1 экз. |
9. | Методика поверки | 1 экз. |
* Примечание: тип и количество зависит от заказа потребителя ** Примечание: по заказу потребителя |
осуществляется по документу МП 113.Д4-13 «ГСИ. Толщиномеры ультразвуковые Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V CDL, V CW, V CDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW). Методика поверки», утвержденной ФГУП «ВНИИОФИ» в декабре 2013 г.
Основные средства поверки:
- комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78).
Сведения о методах измерений приведены в Руководствах по эксплуатации «Толщиномер ультразвуковой Sonogage IV», раздел 1; «Толщиномеры ультразвуковые серии T-Gage V», раздел 2; «Высокочастотный ультразвуковой толщиномер Microgage III», раздел 2.
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V СБЬ, V CW, V СБЬ1^, Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW)
1. ГОСТ 28702-90 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования.
2. Техническая документация компании Sonatest Limited, Великобритания
Толщиномеры ультразвуковые Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V СDL, V CW, V СDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW) применяются вне сферы государственного регулирования обеспечения единства измерений.
Заявитель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ»)
Адрес: 111250, г. Москва, ул. Красноказарменная, д. 17.
Тел/Факс (495) 789-37-48 www.panatest.ru; e-mail: mail@panatest.ru
