Серверы синхронизации времени ССВ-1Г, 58301-14

Назначение

Серверы синхронизации времени ССВ-1Г (далее - ССВ) предназначены для: формирования высокостабильных по частоте эталонных сигналов 1 Гц, 5 и 10 МГц, а также импульсных сигналов 2,048 МГц, корректируемых по сигналам глобальных навигационных систем ГЛОНАСС/GPS; формирования сигналов точного времени для синхронизации времени различного сетевого оборудования.

Описание

Конструктивно ССВ выполнен в виде моноблока в металлическом корпусе с элементами крепления для установки в стандартные 19” стойки или шкафы.

Принцип действия основан на сравнении сигнала от текущего источника синхронизации с частотой внутреннего опорного генератора (далее ОГ) и подстройке частоты ОГ, а также формировании шкалы времени по информации от внешних модулей и последующем её хранение.

В качестве источников синхронизации используются сигнал «1 Гц» с внешнего входа модулей «PPS» и «COMB», внутреннего модуля «ГЛОНАСС/GPS», синхросигнал 2,048 МГц (2,048 Мбит/с) модуля «SYNC» или 5(10) МГц модуля «10М». В качестве источников времени используются модули «COMB», «SER», «ГЛОНАСС/GPS».

В случае отсутствия источников синхронизации или времени (авария антеннофидерного тракта, отсутствие видимых спутников ГНСС ГЛОНАСС/GPS или внешних источников синхронизации) для хранения текущего времени и формирования сигналов синхронизации используется внутренний ОГ.

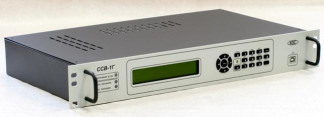

Внешний вид ССВ и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Место пломбировки от несанкционированного доступа

Место нанесения знака утверждения типа

Технические характеристики

Метрологические и технические характеристики ССВ приведены в таблице 1. Таблица 1

Примечание - - дополнительная опция

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель ССВ в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы ССВ.

Комплектность

В комплект поставки входят:

-    сервер синхронизации времени ССВ-1Г;

-    руководство по эксплуатации;

-    методика поверки;

-    компакт диск с документацией;

-    паспорт;

-    монтажный комплект.

-    Модули расширения и дополнительное оборудование:

-    M10M - модуль синхронизации частоты 5/10 мГц (2 порта);

-    MSYNC (120 Ом) - модуль синхронизации частоты (2 порта 2,048 мГц 120 Ом);

-    MSYNC (75 Ом) - модуль синхронизации частоты (2 порта 2,048 мГц 75 Ом);

-    MSER - модуль синхронизации времени (2 порта RS232);

-    MPPS - модуль приема/формирования сигнала 1 Гц (2 порта 1PPS);

-    MCOMB - модуль комбинированный (один порт RS232 синхронизации времени и один порт приема/формирования 1 Гц);

-    MLAN - модуль синхронизации времени «Ethernet 10/100» (2 порта NTP, PTP и

др.);

-    МТП - модуль синхронизации времени «Токовая петля» (2 порта);

-    MGLAN - модуль синхронизации времени «Ethernet 10/100» (2 порта NTP, PTP и

др.);

-    кабель антенный соединительный РК 50-7-311 с установленными разъёмами N - N (длина определяется при заказе);

-    кабель антенный соединительный РК 50-7-11 с установленными разъёмами N - N (длина определяется при заказе);

-    кабель антенный соединительный РК 50-4,8-32 с установленными разъёмами N - N (длина определяется при заказе);

-    кабель антенный соединительный РК 50-4,8-33 с установленными разъёмами N - N (длина определяется при заказе);

-    кабель антенный соединительный РК 50-4,8-34 с установленными разъёмами N - N (длина определяется при заказе);

-    кабель антенный соединительный РК 50-4,8-37нг с установленными разъёмами N -N (длина определяется при заказе;

-    кабель антенный соединительный РК 50-7-313 нг (С)-НБ с установленными разъёмами N - N (длина определяется при заказе);

-    кабель антенный соединительный РК 50-7-316 нг (Q-HF с установленными разъёмами N - N (длина определяется при заказе);

-    кабель антенный соединительный RG-213 C/U с установленными разъёмами N - N (длина определяется при заказе);

-    кабель антенный соединительный LMR400 с установленными разъёмами N - N (длина определяется при заказе);

-    кабель синхронизации PPS RG-58 А/U с установленными разъёмами N - N;

-    блок антенный GPS/ГЛОНАСС с усилителем и грозозащитным элементом. Кронштейн в комплекте (производство PCTEL);

-    блок антенный GPS/ГЛОНАСС морского исполнения (производство РИРВ);

-    магистральный усилитель (производство РИРВ);

-    блок антенный GPS/ГЛОНАСС с усилителем. Кронштейн в комплекте;

-    грозозащитный элемент (Р8АХ09 N/MF, N-712Q, DIAMOND SP3000);

-    кронштейн для установки блока антенного для крепления на стену;

-    кронштейн для установки блока антенного производства РИРВ.

Поверка

осуществляется по документу ЛЖАР.468150.004-01 МП «Инструкция. Серверы синхронизации времени ССВ-1Г. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в мае 2014 г.

Основные средства поверки:

-    стандарт частоты и времени водородный Ч1-1003М (рег. №52494-13): предел допускаемой относительной погрешности по частоте в режиме синхронизации по сигналам ГНСС

13

ГЛОНАСС/GPS ± 1,010 ; пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ± 50 нс;

-    компаратор частотный VCH-308A (рег. № 27687-04): номинальные значения частоты входных сигналов: 5, 10 и 100 МГц, нестабильность частоты, вносимая прибором при коэффициенте умножения 1 • 106, нулевой разности частот входных сигналов в полосе пропускания 3 Гц (среднее квадратическое относительное случайное двухвыборочное отклонение результатов измерений частоты) для двухканального режиме не более: при ти=100 с 2,0-10-15;

-    частотомер универсальный CNT-90 (рег. № 41567-09): диапазон измеряемых частот от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора ± 5-10-6;

-    осциллограф цифровой DS0-X3012A (рег. № 48998-12): диапазон измеряемых частот до 1 ГГц; диапазон измерения напряжения ± 5 В, пределы допускаемой абсолютной погрешности измерения напряжения ± 0,02-8[дел] •Коткл [В/дел].

-    устройство синхронизации частоты и времени Метроном-300 (рег. № 56465-14): предел допускаемой относительной погрешности по частоте в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ± 7-10-11;

-    нагрузочные сопротивления (50 ± 0,3), (75 ± 0,3) Ом.

Сведения о методах измерений

Сервер синхронизации времени ССВ-1 Г. Руководство по эксплуатации ЛЖАР.468150.004-01 РЭ.

Нормативные и технические документы, устанавливающие требования к серверам синхронизации времени ССВ-1Г

ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

Техническая документация изготовителя.

Рекомендации к применению

Проведение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
