Назначение

Системы для поверки ТСКБМ предназначены для воспроизведения последовательности импульсов кожно-гальванической реакции (импульсов КГР) с заданными интервалами времени для дальнейшей передачи их на вход систем телемеханических контроля бодрствования машиниста ТСКБМ.

Описание

Принцип действия системы для поверки ТСКБМ основан на воспроизведении последовательности импульсов кожно-гальванической реакции (импульсов КГР) с заданными интервалами времени между импульсами.

Конструктивно система для поверки ТСКБМ состоит из двух блоков ТИ-ТСКБМ, ТС-ТСКБМ и управляющего компьютера. Блок ТИ-ТСКБМ предназначен для сопряжения блока ТС-ТСКБМ с портами компьютера. В блоке ТС-ТСКБМ воспроизводятся последовательности импульсов кожно-гальванической реакции (импульсов КГР) с заданными интервалами. Система для поверки ТСКБМ под управлением программы KGR2.exe формирует импульсы КГР на электродах экранированного отсека блока ТС-ТСКБМ. Импульсы КГР представляют собой изменение сопротивления и формируются путем ступенчатых приращений сопротивления.

Интервал между импульсами КГР определяется программой и лежит в диапазоне от 45 до 65 с.

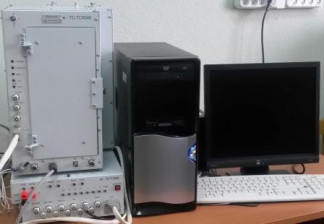

Общий вид системы для поверки ТСКБМ и схема маркировки представлены на

рисунках 1-2.

Место нанесения знака утверждения типа. Рисунок 2- Схема маркировки.

Программное обеспечение

Системы для поверки ТСКБМ имеют автономное программное обеспечение, которое используется для обработки результатов измерений.

Идентификационные данные метрологически значимой части программного обеспечения (ПО) приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных

изменений в соответствии с Р 50.2.077-2014 средний.

Технические характеристики

1)    Диапазон воспроизводимых интервалов импульсов КГР, с.................. от 45 до 65

2)    Пределы допускаемой абсолютной погрешности воспроизведения значений интервалов импульсов КГР, с.............................................. ± 0,5

3)    Базовые уровни для формирования импульсов КГР, кОм..................... 5; 250; 12500

4)    Электропитание: сеть переменного тока, В....................................... 220+22/-33

5)    Потребляемая мощность, ВхА, не более.......................................... 600

6)    Габаритные размеры, мм, не более:

блока ТС-ТСКБМ.................................................................. 280x400x310

блока ТИ-ТСКБМ.................................................................. 280x320x130

7)    Масса, кг, не более:

блока ТС-ТСКБМ....................................................................................................................................5

блока ТИ-ТСКБМ..................................................................................................................................3

8)    Условия эксплуатации:

температура окружающей среды, °С..................................................................................от 10 до 35

относительная влажность при 25 °С, %, не более..................................................80

9)    Условия хранения:

температура окружающей среды, °С..................................................................................от 5 до 40

относительная влажность при 25 °С, %, не более..................................................80

10)    Средний срок службы, лет, не менее....................................................................................15

11)    Гарантийный срок эксплуатации, год, не менее............................................................3

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на лицевую панель блока ТС-ТСКБМ, блока ТИ-ТСКБМ методом наклеивания.

Комплектность

Комплект системы для поверки ТСКБМ включает:

а)    Комплект оборудования по таблице 1.1а.

б)    Комплект кабелей по таблице 1.1 б.

Таблица 1.1а - комплект оборудования.

Таблица 1.1 б - комплект кабелей.

Поверка

осуществляется в соответствии с документом МП 21. Д4-14 «Системы для поверки ТСКБМ. Методика поверки», разработанным и утвержденным ФГУП «ВНИИОФИ» 20.06.2014 г. Основное средство поверки:

- осциллограф цифровой GDS-71062, Гос. реестр № 38084-08.

Пределы допускаемой относительной погрешности коэффициента развертки по горизонтали ± 0,01 %.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системам для поверки ТСКБМ

Техническая документация ЗАО «НЕЙРОКОМ».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
