Государственный реестр средств измерений

Аппараты рентгеновские для спектрального анализа Спектроскан МАКС-GVM, 58305-14

Аппараты рентгеновские для спектрального анализа СПЕКТРОСКАН МАКС-GVM (далее - спектрометры) предназначены для качественного и количественного рентгенофлуоресцентного анализа твердых, порошковых и жидких проб в соответствии с методиками измерений, аттестованными или стандартизованными в установленном порядке.
Карточка СИ
Номер в госреестре 58305-14
Наименование СИ Аппараты рентгеновские для спектрального анализа
Обозначение типа СИ СПЕКТРОСКАН МАКС-GVM
Изготовитель Общество с ограниченной ответственностью «НПО «СПЕКТРОН» (ООО «НПО «СПЕКТРОН»), г. Санкт-Петербург
Год регистрации 2014
Срок свидетельства 31.05.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Аппараты рентгеновские для спектрального анализа СПЕКТРОСКАН МАКС-GVM (далее - спектрометры) предназначены для качественного и количественного рентгенофлуоресцентного анализа твердых, порошковых и жидких проб в соответствии с методиками измерений, аттестованными или стандартизованными в установленном порядке.

Описание

В основе действия спектрометра лежит получение спектра рентгенофлуоресцентного излучения от анализируемого образца в результате облучения острофокусной рентгеновской трубкой. Интенсивность линий спектра соответствует содержанию определяемых элементов в пробе.

Спектрометрическое устройство обеспечивает взаимное расположение кристалла-анализатора, детектора и входной щели, необходимое для регистрации излучения по фокусирующей кристалл-дифракционной схеме.

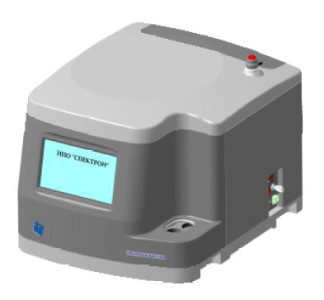

Конструктивно спектрометр состоит из блока спектрометрического вакуумного и блока вакуумного насоса. Блок спектрометрический включает в себя: рентгеновскую трубку, сменщик кристаллов-анализаторов, детектор (пропорциональный счетчик), устройство водяного охлаждения. Блок вакуумного насоса используется для вакуумирования спектрометрического тракта, однако образцы во время измерения находятся на воздухе.

Определяемые химические элементы, ранжированные по атомной массе, от натрия (11Na) до урана (92U).

Управление прибором, обработка и вывод информации осуществляется при помощи встроенного компьютера.

Программное обеспечение

Спектрометры оснащены встроенным ПО, с помощью которого обеспечивается управление прибором, выполнение измерений, их обработка, вывод и хранение результатов измерений.

Встроенное программное обеспечение размещается в памяти встроенного компьютера. Сведения о встроенном программном обеспечении приведены в таблице 1.

Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификацион ный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

«Количествен ный анализ»

qav4.exe

4.0.0.0 и выше

Цифровая подпись ООО «НПО «СПЕКТРОН» (имя подписавшего SPECTRON NPO LTD)

Проверка цифровой подписи выполняется средствами операционной системы на встроенном компьютере

«Проверка

спектрометр

а»

qavtest4.exe

4.0.0.0 и выше

«Измерение

спектров»

scanner.exe

4.0.0.0 и выше

«Просмотр

спектров»

qualanal.exe

1.0.0.0 и выше

Назначение метрологически значимых компонентов программного обеспечения приведено в таблице 2.

Таблица 2

Наименование компонента программного обеспечения

Назначение

«Количественный анализ»

Измерение интенсивностей спектральных линий и пересчёт их в процентное содержание химических элементов.

«Проверка спектрометра»

Тестирование, диагностика и поверка спектрометра.

«Измерение спектров»

Регистрация спектров для качественного анализа.

«Просмотр спектров»

Обработка и показ измеренных спектров.

Уровень защиты внутреннего программного обеспечения от преднамеренных и непреднамеренных воздействий - «С» в соответствии с МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики спектрометров учтено при их нормировании.

Технические характеристики

Скорости счёта на стандартных образцах и контрастности (отношение скорости счёта на стандартном образце, содержащем указанный элемент, к скорости счёта на фоновом образце борной кислоты) приведены в таблице 3.

Таблица 3

Определяемый элемент

Аналитическая линия

Скорость счета, с-1

Контрастность

Na

Ka

5

2

Ca

Ka

15000

250

Co

Ka

30000

40

Sr

Ka

30000

10

Pb

La

15000

5

Предел допускаемой основной аппаратурной погрешности, %

Предел допускаемой дополнительной аппаратурной погрешности при изменении температуры окружающего воздуха на каждые 10 °С, в рабочем диапазоне температур, %

0,5

1

1

220+22-зз

50±1

560х460х380

330х23х380

60

89

15000

от 10 до 30 до 80 от 84 до 107

Дрейф показаний спектрометра за 6 ч непрерывной работы, не более, % Время выхода на режим, ч, не более

Питание спектрометров осуществляется от сети переменного тока напряжением, В, частотой, Гц Габаритные размеры, мм

-    спектрометрический блок

-    насос Масса, кг

-    спектрометрический блок

-    насос

Средний срок службы, не менее, лет Средняя наработка на отказ не менее, ч Условия эксплуатации: температура окружающего воздуха, °С;

относительная влажность воздуха, %, (при температуре 25 °С); атмосферное давление, кПа

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспортов спектрометров и на лицевую панель прибора.

Комплектность

Наименование

Обозначение

Кол-во

Примечание

Блок спектрометрический вакуумный

РА12.100.000

1

Блок вакуумного насоса

РА5.400.000

1

Комплект ЗИП

1

в соответствии с ведомостью ЗИП

Ведомость ЗИП

РА12.000.000 ЗИ

1

Паспорт

РА12.000.000 ПС

1

Методика поверки

РА1.000.000 Д22

1

с изменениями № 1, 2

Поверка

осуществляется по документу РА1.000.000 Д22 с изменениями № 1, 2 «Аппараты рентгеновские для спектрального анализа «СПЕКТРОСКАН МАКС». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июле 2014 года.

Основные средства поверки: стандартные образцы массовой доли элементов в твердой основе - ГСО 10015-2011, ГСО 10017-2011, ГСО 10018-2011, ГСО 10019-2011, ГСО 10021-2011.

Сведения о методах измерений

Методики измерений разрабатывают и аттестуют для каждого конкретного объекта

анализа.

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к аппаратам рентгеновским для спектрального анализа СПЕКТРОСКАН МАКС-GVM

Технические условия ТУ 4276-001-23124704-2001

ОСПОРБ-99/2010 «Основные санитарные правила обеспечения радиационной безопасности»

Рекомендации к применению

при выполнении работ по оценке соответствия и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
