Шумомеры, виброметры, анализаторы спектра цифровые SVAN 979 (далее - приборы) предназначены для измерений уровня звукового давления и виброускорения, а также анализа звукового давления и вибрации в 1/1, 1/3, 1/6 и 1/12 октавных полосах частот.
Документы
Карточка СИ
Номер в госреестре 58308-14
Наименование СИ Шумомеры, виброметры, анализаторы спектра цифровые
Обозначение типа СИ SVAN 979
Изготовитель "SVANTEK Sp.z o.o.", Польша
Год регистрации 2014
Срок свидетельства 15.07.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Шумомеры, виброметры, анализаторы спектра цифровые SVAN 979 (далее - приборы) предназначены для измерений уровня звукового давления и виброускорения, а также анализа звукового давления и вибрации в 1/1, 1/3, 1/6 и 1/12 октавных полосах частот.

Описание

Конструктивно прибор выполнен в жёстком металлическом корпусе, в котором расположены электронные платы, клавиатура управления и цветной высококонтрастный OLED дисплей.

В нижней части корпуса прибора расположены разъемы для входа и выхода аналоговых и цифровых сигналов, используемых для управления, USB и USB Host порты для подключения внешних устройств, слот для установки внешней микро-SD карты в качестве дополнительной памяти для записи и сохранения результатов измерений, а также порт для подключения внешнего источника питания.

В верхней части корпуса прибора расположен звукоотражающий конус с разъёмом типа LEMO, к которому можно подключить микрофонный предусилитель для У преполяризо-ванного конденсаторного микрофона или акселерометр.

Принцип действия прибора основан на преобразовании У '' микрофоном или акселерометром поступающего сигнала в электрический сигнал с последующей обработкой встроенными фильтрами и среднеквадратичным детектором с заданными постоянными времени.

Результаты измерений отображаются на дисплее. Набор выводимых на дисплей параметров зависит от режима измерений. Прибор имеет встроенную память для хранения внутреннего программного обеспечения (ПО), а также внешнюю память на заменяемых микро-SD картах для записи и хранения непосредственно результатов измерений, которые могут быть переданы в ПЭВМ.

Приборы измеряют:

-    уровень звука с частотными коррекциями A, B, C, Z и временными характеристиками F, S и I;

-    виброускорение с частотными, частотно-взвешивающими и интегрирующими фильтрами HP1, HP3, HP10, Wh, VelMF, Vel1, Vel3, Vel10, Dil1, Dil3, Dil10 и постоянными времени от 0,1 до 10 с;

-    максимальный и минимальный уровни звука;

-    эквивалентный непрерывный уровень звука.

Встроенные цифровые 1/1, 1/3, 1/6 и 1/12 октавные фильтры выполняют параллельный анализ в реальном времени во всем частотном диапазоне от 1 Гц до 40 кГц.

Приборы могут комплектоваться У'' конденсаторными микрофонами 40AE, 40AZ, 40AM, 40AN и акселерометрами SV80, SV81, SV84, SV150, AP98, AP2081, 3023M2, 3143M, 3233A.Питание приборов может осуществляться от четырёх щелочных элементов или аккумуляторов размера АА, а также от внешнего источника питания постоянного тока (блока питания).

Внешний вид прибор с указанием места нанесения наклейки со знаком утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунке 1.

А    Б    В

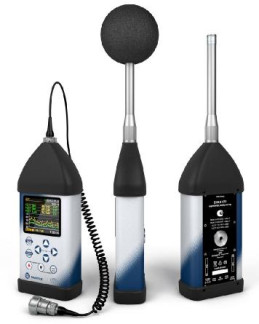

Рисунок 1

А - прибор с акселерометром SV80, Б - с ветрозащитным экраном для микрофона SA22,

В - с микрофоном 40AE

Программное обеспечение

Для управления режимами работы приборов и обработки измерительных сигналов применяется внутреннее (встроенное) ПО SVAN979 firmware. ПО устанавливается при изготовлении прибора и не имеет возможности считывания и модификации.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

79v1.26.4.bin

ver.1.XX.XX и выше

-

-

Метрологически значимая часть ПО приборов и измеренные данные не требуют специальных средств защиты.

Метрологически значимая часть ПО приборов и измеренные данные в достаточной мере защищены путем записи бита защиты при программировании микропроцессора в процессе производства приборов, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой, находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики прибора приведены в таблице 2. Таблица 2

Наименование характеристики

Значение характеристики

Количество каналов

1

Диапазон измерений уровня звукового давления, дБ

от 22 до 140

Рабочий диапазон частот в режиме шумомера, Гц

от 10 до 20000

Пределы допускаемой погрешности измерений опорного уровня звукового давления 114 дБ отн. 20 мкПа на частоте 1000 Гц, дБ

± 0,7

Частотные коррекции в режиме шумомера

А, B, С, Z

Временные характеристики в режиме шумомера

S, F, I

Класс точности в режиме шумомера

класс 1 по ГОСТ 17187-2010

Пределы допускаемой погрешности измерений опорного уровня виброускорения 140 дБ отн. 10"6 м/с2 на частоте 159,2 Гц, дБ

± 0,5

Диапазон измерений виброускорения (среднеквадратическое значение), м/с2

от 1,010-3 до 316

Рабочий диапазон частот в режиме виброметра*, Гц

от 0,5 до 14000

Частотные характеристики в режиме виброметра

HP1, HP3, HP10

Рабочий диапазон частот в режиме октавного и третьоктавного анализа спектра, Гц

от 0,8 до 40 000

Масса (с элементами питания), кг, не более

0,6

Габаритные размеры (высотахширинахтолщина), мм, не более

193^82x42 (без предусилителя)

Электропитание

-    4 щелочных элемента (аккумулятора) размера АА;

-    блок питания постоянного тока напряжением 5 В

Рабочие условия эксплуатации:

-    температура окружающего воздуха,°С

-    относительная влажность воздуха (при температуре 30 °С), %

от минус 10 до плюс 50 от 5 до 90

Примечания: * диапазон частот прибора в режиме виброметра ограничен диапазоном частот

используемого акселерометра.

Знак утверждения типа

наносится на заднюю панель прибора в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки приведен в таблице 3.

Обозначение

Количество, штук

Шумомер, виброметр, анализатор спектра цифровой SVAN 979

1

^'' конденсаторный микрофон 40AE

1

^'' конденсаторный микрофон 40AZ

по отдельному заказу

^'' конденсаторный микрофон 40AM

по отдельному заказу

^'' конденсаторный микрофон 40AN

по отдельному заказу

микрофонный предусилитель SV17

1

кабель микро USB -SC16

1

ветрозащитный экран для микрофона SA22

1

карта памяти SA62 - 8 ГБ

1

акселерометр SV80

1

акселерометр SV81

по отдельному заказу

акселерометр SV84

по отдельному заказу

акселерометр SV150

по отдельному заказу

акселерометр AP98

по отдельному заказу

акселерометр AP2081

по отдельному заказу

акселерометр 3023M2

по отдельному заказу

акселерометр 3143M

по отдельному заказу

акселерометр 3233A

по отдельному заказу

кабель для акселерометра SC27

1

Руководство по эксплуатации

1

Поверка

осуществляется по ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки», ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».

Основные средства поверки:

-    генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10): диапазон частот от 0,001 Гц до 200 кГц, пределы допускаемой абсолютной погрешности установки частоты ± (25-10-6-F + 0,004) Гц, где F - значение устанавливаемой частоты;

-    калибратор акустический 4231 (рег. № 15388-96), пределы допускаемой относительной погрешности воспроизведения уровня звукового давления ± 0,2 дБ;

-    станция для калибровки преобразователей вибрации 9155 (рег. № 45699-10): пределы допускаемой относительной погрешности воспроизведения ускорения ± 1,2 %.

Сведения о методах измерений

«Шумомеры, виброметры, анализаторы спектра цифровые SVAN 979. Руководство по эксплуатации. SVAN 979 РЭ-001/13».

Нормативные и технические документы, устанавливающие требования к шумомерам, виброметрам, анализаторам спектра цифровым SVAN 979

1    ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования»;

2    ГОСТ ИСО 8041-2006 «Воздействие вибрации на человека. Средства измерений»;

Лист № 5 Всего листов 5

3    ГОСТ Р 8.765-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц»;

4    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

При осуществлении деятельности в области охраны окружающей среды и выполнении работ по обеспечению безопасных условий и охраны труда.
