Комплекс поверочный Poli 3, 58309-14

Назначение

Комплекс поверочный «Poli 3» (далее комплекс) предназначен для воспроизведения и измерения сигналов напряжения специальной формы и интервалов времени.

Описание

Комплекс поверочный «Poli 3» воспроизводит гармонические сигналы и сигналы ЭКГ-формы, которые подаются на вход каналов измерения частоты сердечных сокращений и частоты дыхания, электроэнцефалографического и электромиографического каналов преобразователей «ПБС БОС». Комплекс состоит из генератора сигналов специальной формы ГСС-05, делителя напряжения «Poli 3» (далее делитель), контроллера КИС и персонального компьютера (ПК) с программным обеспечением (ПО).

С помощью ПО «Poli 3» осуществляется управление генератором сигналов и делителем напряжения, анализ сигналов и расчет погрешностей воспроизведенных и измеренных значений преобразователем «ПБС БОС», а также документирование результатов измерений в виде протокола при проведении испытаний и поверки преобразователей «ПБС БОС».

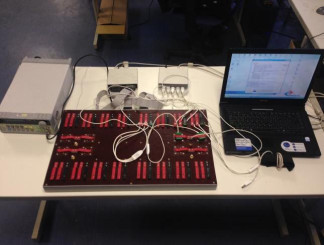

Общий вид комплекса поверочного «Poli 3» представлен на рисунке 1.

От несанкционированного вторжения приборы, входящие в комплекс, защищены пломбировочными наклейками в местах закрепления составных частей корпуса (рисунок 2).

Пломбировочная наклейка со знаком утверждения типа

Программное обеспечение

Идентификационные данные ПО «Poli 3» приведены в табл. 1.

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений ПО «Poli 3» соответствует уровню: «С» - для внутреннего программного обеспечения.

Технические характеристики

Количество выходов

Диапазон частот выходного сигнала, Гц

Диапазон выходного напряжения, мВ

Пределы допускаемой относительной погрешности воспроизведения напряжения, %

Диапазон воспроизведения интервалов времени, с

Пределы допускаемой относительной погрешности воспроизведения интервалов времени, %

Коэффициенты передачи делителя

Пределы допускаемой относительной погрешности установки коэффициента передачи, %

Масса, кг, не более:

-    генератор ГСС-05

-    контроллер КИС

-    делитель напряжения «Poli 3»

4

0,15 - 450 0,01 - 1000

±3

0,003 - 1,000 ±0,1

1; 0,1; 0,01; 0,001; 0,0001 ±1

3.5

0,2

4.5

260x370x100

140x140x45

370x620x50

220±22

50±1

20±5 до 80

от 84 до 106 (от 630 до 795)

500

2000

8

Габаритные размеры, мм, не более:

-    генератор ГСС-05

-    контроллер КИС

-    делитель напряжения «Poli 3»

Питание:

-    напряжение сети переменного тока, В

-    частота, Гц Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность при 25 °С, %

-    атмосферное давление, кПа (мм рт.ст.) Потребляемая мощность, В-А, не более Средняя наработка на отказ, ч, не менее Время непрерывной работы, ч, не менее

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на наклейки входящих в комплекс приборов.

Комплектность

В комплект поставки входят:

1.    Генератор сигналов ГСС-05 зав.№ 85060902.

2.    Делитель напряжения «Poli 3» зав.№ 0003.

3.    Контроллер КИС зав.№ 0001.

4.    ПК с программой «Poli 3».

5.    Руководство по эксплуатации.

6.    Методика поверки.

Поверка

осуществляется по методике поверки 433-105-2014 МП «Комплекс поверочный «Poli 3». Методика поверки», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 12.05.2014 г.

Перечень эталонов, применяемых при поверке:

-    мультиметр 34401А, 10 мВ - 1 В, ПГ ±(0,0035 U+0,04) мВ; 3 Гц - 300 кГц, ПГ ±(0,01 - 0,1) %;

-    осциллограф цифровой DSO 3102A, 0 - 100 МГц; 2 нс/д - 50 с/д, ПГ ±0,01 %;

2 мВ/д - 5 В/д, ПГ ±3 %;

-    усилитель измерительный NEXUS 2690, 0,1 Гц - 100 кГц; минус 20 - 60 дБ, ПГ ±0,1 %.

Сведения о методах измерений

Методы измерений приведены в документе «Комплекс поверочный «Poli 3». Руководство по эксплуатации» раздел “Использование и порядок работы” АЕЛК.940003.001 РЭ.

Нормативные и технические документы, устанавливающие требования к комплексу поверочному «Poli 3»

1. Техническая документация предприятия-изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
